7.2.5. Создание схемы данных

Все действия, которые были подробно описаны для таблицы Бумаги, следует проделать и для остальных информационных массивов: Агенты, Портфели, Заявки. В результате мы получим систему таблиц базы данных TfadeTest. Подчеркнем, именно систему, так как находящиеся в них данные тесно и содержательно связаны между собой. Действительно, данные, находящиеся в поле Код агента таблицы Портфели, должны быть согласованы по типу и размеру с данными, находящимися в одноименном поле таблицы Бумаги. Более того, логика рассматриваемой задачи требует, чтобы, работая с информацией, относящейся к портфелю, мы могли одновременно обратиться к данным, характеризующим текущего агента, и т. д. Механизм описания логических связей между таблицами в Access реализован в виде объекта, называемого Схемой данных. Перейти к ее созданию можно из панели инструментов База данных, доступной из главного окна. Альтернативный вариант вызова данного режима доступен через меню Сервис > Схема данных. Вид, который будет иметь схема данных для построенных на предыдущих шагах таблиц, представлен на рис. 10.

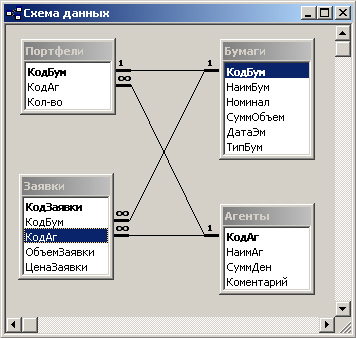

Рис.10. Создание схемы данных

Интерфейс задания связей между полями в схеме основан на "перетаскивании" (перемещении при нажатой левой кнопки мыши) выбранного поля и "наложении" его на то поле, с которым должна быть установлена связь. Для связывания сразу нескольких полей их следует перемещать при нажатой клавише Ctrl. Выделяют несколько типов связей между таблицами в схеме. " Один к одному" (1:1) - одному значению поля в одной таблице соответствует только одно значение поля в другой. "Один ко многим" (1:?) - одному значению поля в одной таблице соответствует несколько (одно или более) значений в другой.

Важнейшей задачей, которую позволяет решать схема, является обеспечение логической целостности данных в базе. Так, в базе данных TradeTest нарушение целостности может возникнуть в случае удаления из таблицы Бумаги записей по тем бумагам, о которых существуют записи в таблицах Портфели или Заявки, в результате чего в их составе окажутся ссылки на "потерянные" коды. Очевидно, что это можно предотвратить, если каскадно удалить как записи из таблицы Бумаги, так и записи из связанных с ней таблиц. Такой эффект в Access может быть достигнут за счет задания определенных свойств для связи. Чтобы это сделать, необходимо щелкнуть кнопкой мыши, находясь на линии схемы, обозначающей связь. После этого появляется диалоговое окно, предназначенное для изменения свойств связи. Как видно из рис. 11, в рамках режима обеспечения целостности данных можно по выбранной связи задать как каскадное обновление значений для связанных полей, так и каскадное удаление связанных записей.

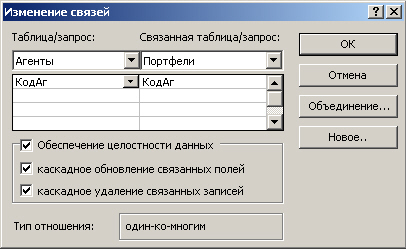

Рис. 11. Задание свойств связи

2.6. Разработка запросов к базе данных

Появление даже очень небольшой таблицы мгновенно приводит к возникновению целого комплекса проблем, связанных с необходимостью обработки содержащихся в ней данных. К простейшим задачам обработки могут быть отнесены: - поиск записи по условию (см. функцию меню Правка > Найти); - сортировка записей в требуемом порядке (см. функцию меню Записи > Сортировка); - получение выборки записей таблицы, удовлетворяющей заданному условию, или, как еще говорят, задание фильтра для таблицы (Записи > Фильтр).

Рис. 12. Контекстное меню работы с данными в таблице

Перечисленные функции также доступны из контекстного меню, активизирующегося по нажатии правой клавиши мыши (рис. 12). Данный интерфейс представляется особенно удобным при практической работе с таблицами Access. Однако этих возможностей явно недостаточно для задач обработки данных, которые возникают в реальных экономических приложениях. Для их решения в СУБД Access служит развитой инструментарий запросов к базе данных. Понятие запроса в Access употребляется в расширительном плане. Его следует трактовать как некоторую команду на выбор, просмотр, изменение, создание или удаление данных. Также нельзя не отметить значение запросов для решения задач анализа данных. Наиболее распространенным и, если так можно выразиться, естественным типом запросов является запрос на выборку. Данный тип, собственно говоря, и устанавливается по умолчанию для вновь создаваемого запроса. При работе с системой данных очень часто возникает задача соединения данных из различных связанных таблиц в одну. Так, в рамках нашего примера естественной представляется проблема построения таблицы, содержащей информацию по содержанию портфелей и имеющей следующую структуру:

- Наименование бумаги; - Наименование агента; - Тип бумаги; - Номинальная стоимость пакета, вычисляемая как произведение номинальной цены на количество бумаг данного вида, которым обладает текущий агент.

Для ее решения следует перейти к разделу Запросы главного окна базы данных, нажать на кнопку Создать и выбрать режим Конструктор. Процесс создания запроса начинается с выбора таблиц (в том числе и Других запросов), на основе которых строится запрос. В дальнейшем состав этого набора может быть изменен. Наш запрос будет построен на основе данных таблиц Портфели, Агенты и Бумаги. Заметим, что при добавлении таблиц к запросу по умолчанию добавляются и связи между ними, заданные в схеме. В процессе формирования запроса можно выделить ряд принципиальных этапов:

- описание структуры запроса (то есть указание того, какая информация должна выводиться в колонках таблицы запроса); - задание порядка, в котором данные должны выводиться при выполнении запроса; - задание условий вывода записей в запросе. На рис.13 показано окно конструктора запроса.

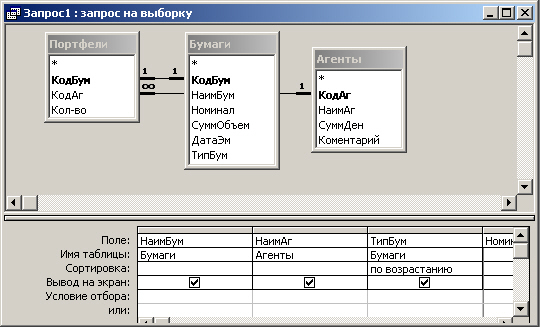

Рис. 13. Окно конструктора запроса

Отметим, что колонки таблицы запроса на рис.13 содержат как поля таблиц, так и выражения, построенные на основе полей. В частности, последняя колонка (ей присвоено имя НоминСтоим) содержит выражение [Номинал]*[СуммОбъем], при этом записи будут выводиться отсортированными по типу бумаг. По аналогии с принципами организации интерфейса работы с таблицами данных, при конструировании запросов также существует возможность оперативного перехода из режима Конструктор в Режим таблицы. При первом входе в Режим таблицы появляется приглашение сохранить вновь созданный запрос. В данном случае ему дано имя СтруктураПортфелей.

На рис. 14 показано окно, в котором выводятся записи, соответствующие этому запросу. Следует обратить внимание на исключительно важную роль механизма запросов в решении проблемы обеспечения минимальной избыточности сохраняемой в базе информации. Действительно, с их помощью мы можем получать произвольное количество виртуальных таблиц, представляющих в самых различных видах и разрезах единственную реально хранимую совокупность данных.

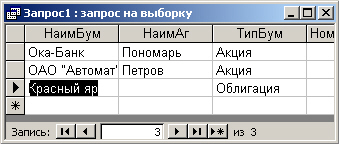

Рис. 14. Вывод данных по запросу СтруктураПортфелей

Рассмотрим еще один случай применения запросов для решения задач обработки данных. Достаточно типичной (в том числе для приложений финансово-экономического характера) является проблема группировки данных по тому или иному признаку. Например, в рамках построенной нами базы данных может быть поставлена задача определения суммарного (или среднего) спроса и предложения по ценным бумагам, циркулирующим на рынке. Решить ее можно, построив запрос, содержащий групповые операции. Для активизации возможности их задания в окне Конструктора запросов необходимо включить функцию меню Вид > Групповые операции.

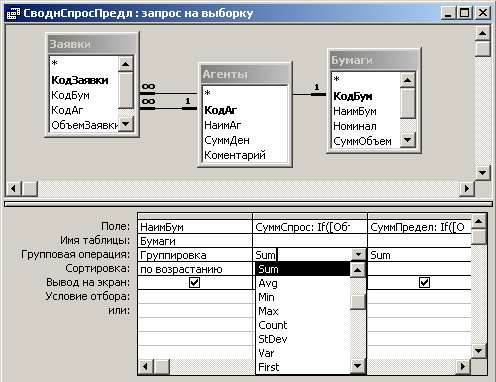

Рис. 15. Создание запроса с групповыми операциями

На рис. 7.15 показано окно конструктора в процессе создания запроса, выводящего информацию по суммарному спросу и предложению на ценные бумаги. Операция свертки нескольких записей из таблицы Заявки в одну результирующую запись, осуществляемая для каждого наименования бумаги, определяется командой Группировка, расположенной в строке Групповая операция. Для двух последующих колонок запроса (СуммСпрос и СуммПредл) определены операции суммирования по группе (Sum), расположенные в той же строке, а в строке Поле находятся производные выражения, суммы которых мы хотим получить в запросе. В соответствии с ранее принятыми соглашениями объем суммарного спроса определяется совокупностью всех записей по данной бумаге, имеющих положительное значение в поле ОбъемЗаявки, а объем суммарного предложения - записями, содержащими в данном поле отрицательную величину. Таким образом, для вычисления СуммСпрос необходимо просуммировать If[0бъем3аявки]>=0; [Цена3аявки]*[0бъем3аявки];0), а для вычисления СуммПредл - If[ОбъемЗаявки]<=0;-1* [Цена3аявки]*[0бъем3аявки];0).

ПРИМЕЧАНИЕ Встроенная функция lf(bArg; Arg1; Arg2) возвращает значение аргумента Arg1, если значение аргумента bArg, который может содержать только логическую величину, является истинным (bArg = ИСТИНА), и значение Агд2, если bArg = ЛОЖЬ.

Также следует обратить внимание читателя на такие важные возможности конструктора запросов, как: - задание параметров, запрашиваемых при открытии запроса; - встроенные статистические функции, доступные при задании групповых операций. Они делают запросы мощным инструментом анализа хранимой информации. В завершение обзора средств построения запросов в СУБД Access следует указать также и на то, что в нее помимо мощного и эффективного визуального конструктора встроен также и режим непосредственного ввода SQL-выражений, определяющего запрос. Данный режим существует параллельно и доступен из меню Вид > Режим SQL (а также из пиктограммы Вид на панели инструментов). Перейдя в него, в частности, можно просмотреть SQL-выражение, соответствующее ранее построенному запросу СводнСпросПредл. Оно выглядит так:

SELECT Бумаги.НаимБум, Sum(IIf([ОбъемЗаявки]>=0,[Цена3аявки]*[0бъем3аявки],0))

AS СуммСпрос, Sum (IIf ([ОбъемЗаявки]<=0,-[ЦенаЗаявки]*[0бъемЗаявки],0)) AS СуммПредл

FROM Бумаги INNER JOIN

(Агенты INNER JOIN Заявки ON Агенты.КодАг = Заявки.КодАг) ON Бумаги.КодБум = Заявки.КодБум

GROUP BY Бумаги.НаимБум ORDER BY Бумаги.НаимБум;

Пользователь, владеющий синтаксисом языка SQL, может модифицировать данное выражение в ручном режиме. Очевидно, что такая техника работы требует существенно большей квалификации, но одновременно она дает в руки разработчика мощный и универсальный аппарат управления данными. Говоря о связи между режимом визуального конструктора запросов и режимом построения SQL-выражений, необходимо отметить, что существует естественная и логичная связь между типами запросов и реализующими их SQL-операторами. В частности, запросу на выборку соответствует оператор SELECT, запросу на создание - CREATE, запросу на обновление.- UPDATE, запросу на удаление - DELETE и т. д.
