5. Статическое и астатическое регулирование. Передаточные функции и основные характеристики статических и астатических систем.

По отношению к ошибке регулирования в установившемся режиме выделяют статические и астатические системы. У статических в установившемся режиме ошибка регулирования не равна нулю. У астатических – равна. Отличительной чертой астатических систем является наличие оператора свободного Р в знаменателе передаточной функции системы (т.е. наличие в ней интегрирующих звеньев). Степень оператора называется порядком астатизма. Есть еще одна отличительная черта астатических систем: каждая единица степени астатизма сдвигает ЛФЧХ системы вниз на 90°.

6. Математическое описание элементов и систем автоматического регулирования. Дифференциальные уравнения звеньев и систем. Линеаризация нелинейных зависимостей

Математическая модель – уравнения (структурные схемы) автоматической системы управления. Она должна быть, как можно более полно отражать свойства оригинала, так и по возможности простой.

Режимы систем:

1. Установившейся (входные и выходные данные постоянные)

2. Неустановившейся (при изменении данных, переходной режим)

Алгоритмическая (Структурная) схема – представление системы в виде соединения динамических звеньев

Общий вид линейной системы автоматического управления

В реальных условиях большинство элементов автоматической системы являются не линейными (имеют статические характеристики)

Линеаризация – Процесс преобразования нелинейных уравнений в линейные

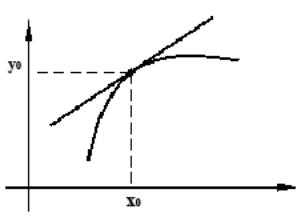

1. Графически:

2. Аналитически:

С помощью разложения в ряд Тейлора в районе рабочей точки и исключая члены высших порядков малости

7. Преобразование Лапласа в применении к теории автоматического управления. Понятие передаточной функции системы

Анализ и синтез САУ существенно упрощается при использовании прикладных математических методов операционного исчисления.

Имеется функция вещественной переменной f(t), ей можно поставить в соответствие F(p), где f(t) – оригинал, F(p) – изображение.

– интеграл Лапласа

; ; – комплексная переменная;

Преобразование Лапласа обладает следующими свойствами: операциям дифференцирования и интегрирования в приведении вещественной переменной соответствуют эквивалентные алгебраические операции умножения и деления с использованием комплексной переменной

- справедливы при нулевых начальных условиях

Применение преобразования Лапласа позволяет перейти от исходных дифференциальных уравнений к эквивалентным алгебраическим уравнениям в представительстве комплексной переменной.

– передаточная функция.

Передаточной функция звена или системы – отношение изображения выходной величины к изображению входной величины при нулевых начальных условиях.

8. Типовые внешние воздействия. Временные характеристики звеньев и систем. Частотные характеристики. Основные понятия и определения, виды характеристик

Основные характеристики динамических звеньев и систем.

1) Статические: это зависимость изменения выходной величины от изменения входной величины в установившемся режиме.

2) Динамические: временные и частотные.

Временная характеристика звена системы – закон изменения выходной величины в функции времени при изменении входной величины по определенному закону и при условии, что до приложения внешнего воздействия звено находилось в покое. Зависит от характера звена.

Типовые внешние воздействия

1. Воздействие с наиболее неблагоприятным законом изменения.

2. Воздействие с законом наиболее близким к реальному

3. С наиболее простым математическим описанием

Типовой набор:

1) Ступенчатое воздействие при t=0,входная величина X

2) Линейное воздействие с постоянной скоростью

М еталлообработка

Степенное воздействие –

3) Импульсное–кратковременный импульс с большой амплитудой и малой длительностью.

– Ударные нагрузки

4) Гармонические воздействия – одна входная величина изменяет по синусоидальному или косинусоидальному закону.

– Вибрации

5) Переходная функция звена – реакция звена на единичное ступенчатое воздействие.

Y(p)=W(p)*X(p); H(p)=>W(p)/p; L{1(t)}=1/p; h(t)=L^-1[W(p)/p]

6) Импульсная переходная или весовая функция – реакция звена на импульсное воздействие в виде δU

Y(p)=W(p)*X(p); L[δ(t)]=1; K(p)=W(p)*1; k(t)=L^-1[W(p)]; W(p)=pH(p)=k(p); k(t)=dh/dt

Достоинством временных характеристик является то, что они могут быть получены экспериментально.
