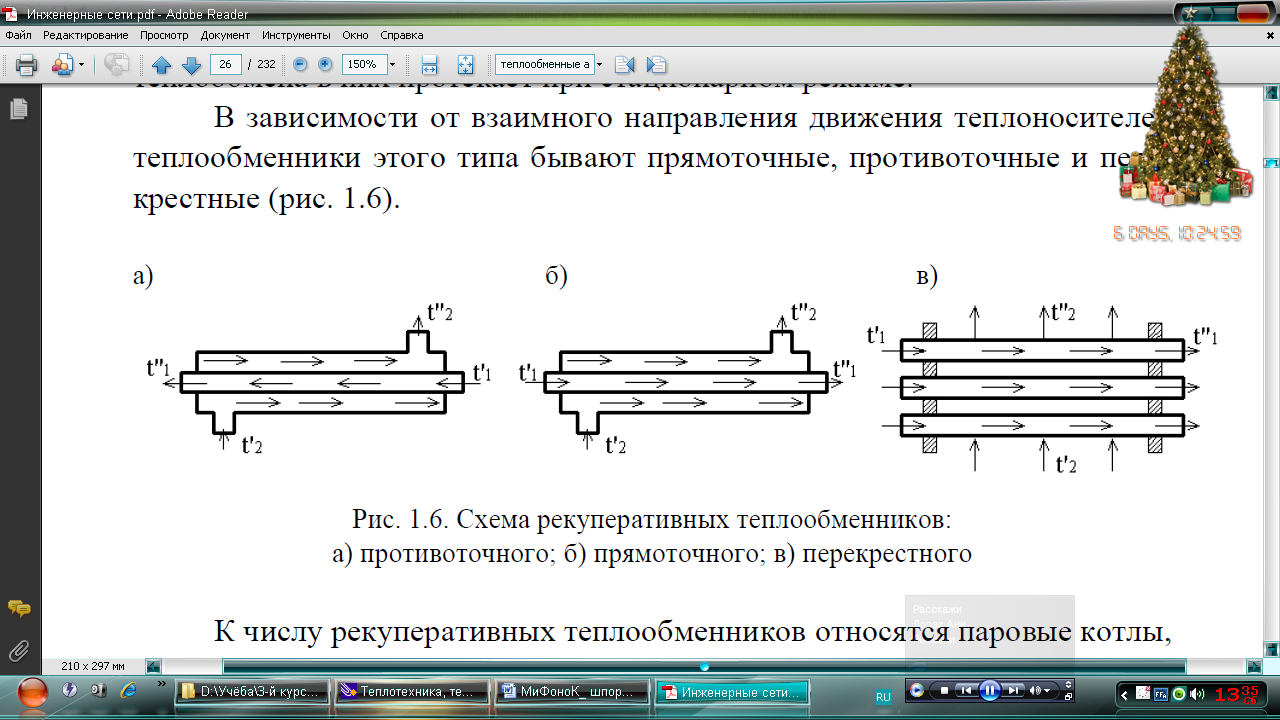

1. Классификация теплообменных аппаратов.

2.Бойлер. Конструкция и применение.

Водонагреватели предназначены для обеспечения дома горячей водой, при отсутствии централизованной системы ГВС. Рассмотрим классификацию водонагревателей:

По способу нагрева воды их можно разделить на:

• -газовые;

• -электрические;

• -косвенные;

• -комбинированные.

В свою очередь газовые и электрические водонагреватели могут быть:

• -накопительными (бойлеры);

• -проточными.

Водонагреватели накопительные электрические (бойлеры).

Электрические бойлеры представляют собой внутреннюю емкость объемом от 10 до 200 л, внутри которой установлен электрический ТЭН мощностью от 1,2 до 2,5 кВт. Для предотвращения теплопотерь в конструкции бойлера предусмотрена теплоизоляция, расположенная между внутренней емкостью и наружным корпусом. Что бы предотвратить коррозию, возникающую внутри бака, в него устанавливают магниевый анод. Срок его службы обычно составляет 3 года, после чего его необходимо заменить. Так же бойлер содержит терморегулятор, который включает ТЭН при падении температуры воды ниже заданной.

Время нагрева воды внутри бака напрямую зависит от его объема и мощности ТЭНа и может находиться в пределах от 20 минут до нескольких часов. По способу крепления бойлеры бывают настенные и напольные (как правило большого объема). Настенные модели могут крепиться в вертикальном или горизонтальном положении в зависимости от конструкции, бывают так же и универсальные модели, которые могут устанавливаться как вертикально, так и горизонтально. Подключение к системе водопровода может быть верхним и нижним, тут следует быть внимательным, так как в них разное расположение ТЭНа, и устанавливать их нужно так как показано в инструкции.

В следствие простоты и надежности конструкции электрические бойлеры получили довольно широкое распространение, как в частных, так и в многоэтажных домах. Установка и подключение электрического бойлера не требует никаких разрешений и может быть выполнена самостоятельно.

Схема подключения бойлера, как правило, прилагается к инструкции ко всем моделям водонагревателей.

Подключение к системе водопровода можно выполнить стальными, полипропиленовыми или металлопластиковыми трубами. На входе холодной воды желательно установить фильтр грубой очистки, что бы предотвратить попадание крупных частиц в бак. Крепление к стене желательно выполнить с помощью специальных кронштейнов, выдерживающих большую нагрузку, так как помимо собственной массы в баке находится еще и значительный объем воды.

В целях безопасности, в электрической схеме подключения, необходимо предусмотреть заземление.

Газовые накопительные водонагреватели (газовые бойлеры).

По сравнению с газовой колонкой, бойлер имеет большой запас горячей воды, что делает ее использование более комфортным. Высокие цены на оборудование и сложность его установки, зачастую приводят покупателя к выбору электрического бойлера, хотя экономичность его значительно выше.

Газовые бойлеры могут иметь открытую камеру сгорания с естественной тягой и закрытую с принудительной тягой. Горелки с закрытой камерой сгорания не требуют специальных дымоходов, а могут обходиться коаксиальным, который может быть выведен на улицу через стену. По цене водонагреватели с принудительной тягой дороже чем с естественной.

Газовый накопительный водонагреватель состоит из бака, покрытого защитным покрытием, внутри которого находится магниевый катод, термоизоляции, наружного корпуса, газовой горелки и блока управления газовой горелкой.

Бойлеры косвенного нагрева.

Зачастую, в частных домах используются газовые котлы для системы отопления, и что бы не устанавливать дополнительное газовое оборудование для горячего водоснабжения используются водонагреватели косвенного нагрева. Основное его отличие от газовых и электрических бойлеров заключается в том, что он не имеет собственного источника энергии, а использует тепло от внешних источников (отопительный котел, центральная система отопления и др.). Так же следует отметить, что они обладают большой мощностью и производительностью, например, косвенный бойлер объемом 100 л и мощностью 24 кВт обладает производительностью 610 л/ч.

Принцип действия косвенного бойлера заключается в следующем: через змеевик, находящийся в баке проходит теплоноситель от внешнего источника тепла, за счет этого нагревается вода в самом бойлере. Для циркуляции теплоносителя через змеевик бойлера, в этот контур должен включать в себя насос, оснащенный автоматикой. Автоматика многих современных одноконтурных котлов предусматривает подключение бойлеров косвенного нагрева, и переключает его в режим ГВС при понижении температуры воды в бойлере ниже заданной, после нагрева обратно включает котел в режим отопления, а летом просто отключается. Нагрев воды происходит довольно быстро, поэтому система отопления при этом не успевает остыть. При выборе мощности бойлера необходимо учитывать и мощность самого котла, т.к. из-за заниженной мощности котла может увеличиться время нагрева воды для ГВС, что так же негативно будет сказываться и на системе отопления.

Выбор котла и водонагревателя одного производителя значительно облегчат их монтаж, и обеспечит правильную совместную работу.

На схеме 1 показано подключение косвенного бойлера управляемого трехходовым краном, который предусмотрен в котле. На схеме 2 управление бойлером осуществляется отдельным насосом, обеспечивающим циркуляцию воды по нагревательному контуру бойлера.

Такая конструкция позволяет уменьшить

затраты на подогрев бытовой воды.
