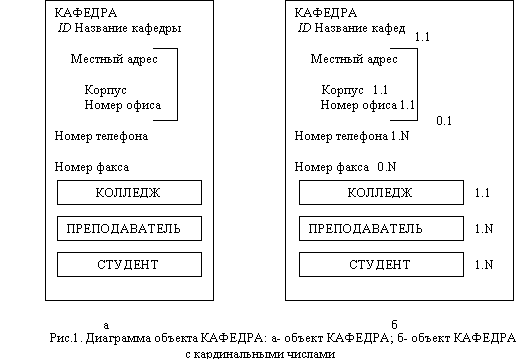

32. Семантическая объектная модель. Пример объектной диаграммы.

Семантическая объектная модель используется для моделирования данных. Команда разработчиков опрашивает пользователей, анализирует предоставленные ими отчеты, формы и запросы и на их основе строит пользовательскую модель данных. Эта модель данных в дальнейшем воплощается в структуре базы данных. В случае использования семантической модели объектной модели конструируемая модель будет содержать семантические объекты и связанные с ними конструкции. Семантическая объектная модель была впервые представлена в 1988г. и опубликована Коддом, Хаммером. Слово семантический означает смысловой, а семантический объект - это объект, который в определенной степени моделирует смысл пользовательских данных. Семантические объекты моделируют восприятие пользователя более точно, чем модель «сущность-связь». Семантический объект - это представление некоторой вещи, идентифицируемой в рабочей среде пользователя. Семантический объект – это именованная совокупность атрибутов, которая в достаточной степени описывает отдельный феномен. Подобно сущностям, семантические объекты группируются в классы. У объектного класса есть имя, которое отличает его от других классов и соответствует именам вещей, представляемых этим классом. Подобно сущностям объект имеет набор атрибутов. Каждый атрибут описывает одну из характеристик представляемого феномена. Объекты представляют отдельные феномены, то есть в восприятии пользователей они являются чем–то независимым и самостоятельным, что требует учета. Феномены – это сущности, информация о которых необходима. Семантические объекты имеют атрибуты, описывающие их характеристики. Есть три типа атрибутов. Простые атрибуты состоят из одного элемента. Групповые атрибуты являют собой совокупности атрибутов. Семантические объектные атрибуты – это атрибуты, которые устанавливают связь между двумя семантическими объектами. Семантическая объектная диаграмма – диаграмма, кот используются командами разработчиков для описания визуального представления структуры объектов. Объекты изображаются в вертикально ориентированных прямоугольниках. Имя объекта указывается вверху, а атрибуты записываются по порядку после имени объекта.

33. Case-средства для моделирования данных.

В связи с наглядностью представления концептуальных схем баз данных ER-модели получили широкое распространение в CASE-средствах.  Эти средства  предназначены  для  автоматизированного  проектирования   реляционных баз данных.

Широко распространены CASE-системы, позволяющие выполнять ER-диаграммы в соответствии со стандартом IDEF1X. К ним относятся, в частности, Erwin,  Design/IDEF, Power Designer.

CASE-средства позволяют строить ER-диаграммы в реальном масштабе времени, что дает возможность наглядно изучать концептуальную модель данных и перестраивать ее соответственно поставленным целям и имеющимся ограничениям.

Современные CASE-средства обладают, например, такими характерными особенностями, как:

- единый графический язык;

-использование репозитария – это база данных проекта;

-поддержка коллективной разработки и управления проктом;

-макетирование;

-генерация документации;

-верификация проекта;
