8.3 Управление мотор-компрессорами
При включении в первом блоке пульта управления тумблера включения мотор-компрессора (ВМК) напряжение с 10-го провода через А10, тумблер ВМК, поступает на 44-й поездной провод и через контакты включенного регулятора давления (АК) на головном и хвостовом вагонах в составе на 22-й поездной провод. В каждом вагоне включится контактор компрессора КК по цепи: 22-й провод, А22, диод, катушка КК, БУДК, размыкающий контакт ТРК, «земля».
Контактор КК замкнет свой контакт в цепи МК, подключая двигатель компрессора к контактной сети, и компрессор вступает в работу. Схема включения контактора КК изображена на рис.151.
Рис. 151
При увеличении давления в напорной магистрали (НМ) до 8,2 атм. регулятор давления (АК) размыкает контакт в 22-м поездном проводе; отключаются контакторы КК и компрессора также отключаются от контактной сети на всех вагонах поезда.
При понижении давления в НМ до 6,3 атм. регулятор давления АК замкнет свой контакт, замыкая цепь 22-го поездного провода. Включаются контакторы КК и компрессора вновь вступают в работу.
Между проводами 44 и 22 включены регуляторы давления головных вагонов поезда. Регуляторы давления промежуточных вагонов в управлении компрессорами всего поезда не участвуют и действуют лишь при маневровых передвижениях вагонов.
На промежуточных вагонах автоматический выключатель А10 отключен.
При неисправности тумблера ВМК, регулятора давления АК, короткого замыкания в 22-м проводе для эвакуации поезда с линии на промежуточных вагонах могут быть включены компрессора по резервной цепи. При нажатии в 1-м блоке пульта управления на импульсную кнопку «Резервный пуск МК» (КРМК), получит питание 23-й поездной провод и только на промежуточных вагонах включится контактор КК по цепи: +Б, ПА2, А44, кнопка КРМК, СК1,23-й поездной провод, А23,23-й вагонный провод, диод (23А-22А), катушка КК, БУДК, размыкающий контакт ТРК, «земля».

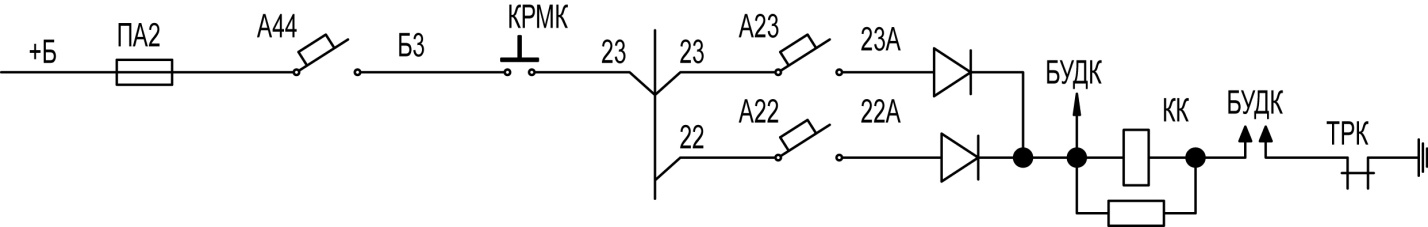

Схема включения контактора КК при резервном управлении мотор-компрессорами представлена на рис.152.
Рис. 152
Контактор КК замкнет свой контакт в цепи МК, подключая двигатель компрессора к контактной сети.
Регуляторы давления АК при резервном управлении компрессорами не работают. Поэтому, давление воздуха в НМ должен контролировать сам машинист по манометру.
При отпуске кнопки КРМК, обесточивается 23-й поездной провод, и двигатель компрессора отключается от контактной сети.
Мотор-компрессора на головных вагонах в составе работать не будут, ток на 22-й поездной провод не пропускают диоды.
Блок БУДК обеспечивает плавный пуск электродвигателя МК, поддержание номинального напряжения электродвигателя, защиту его от заклинивания компрессора.
8.3.1 Блок управления двигателем компрессора будк-2
Блок БУДК-2 предназначен для управления двигателем компрессора во всех режимах его работы (пуск с регулируемой уставкой тока, поддержание номинальных значений напряжения и тока, защита от заклинивания и разноса) при питании от контактной сети.
Технические данные
1. Напряжение входное, В -550-975;
2. Напряжение выходное, номинальное, В -550;
3. Ток выходной номинальный, А -11,5;
4. Ток пусковой не более, А -22;
5. Время непрерывной работы блока
При номинальном выходном токе, не менее, ч -1,5;
6. Масса не более, кг -20.
Силовые цепи подключаются к клеммнику ХТ1 (ХТ1.1- «+» входного напряжения; ХТ1.2- «+» выходного напряжения; ХТ1.3- «земля»); цепи управления подключаются к вилке ХР1.
Работа блока
При наличии на клемме ХР1.1 напряжения бортового питания +80 В включается контактор компрессора КК. Контактор КК замыкает свой контакт в цепи МК. На клемму ХТ1.1 подается высокое напряжение и начинается режим пуска двигателя компрессора (см. рис.153). При этом регулятор поддерживает в выходной цепи пусковой ток, регулируемый в пределах от Iном до 22 А. По мере разгона двигателя длительность управляющего сигнала IGBT транзистора плавно увеличивается от 0 до значения, обеспечивающего на выходе блока 550В. На этом пуск заканчивается, и блок переходит в номинальный режим работы с напряжением 550 В.
Если в течение 10 секунд напряжение на двигателе не достигнет 550 В (режим перегрузки или заклинивания двигателя) в плате А2 формируется сигнал «Перегруз», который инициирует отключение регулятора блока и контактора КК.
В случае возникновения перегрузки или заклинивания двигателя при его работе в номинальном режиме, противо-ЭДС двигателя и, следовательно, выходное напряжение блока начинает падать. При достижении выходным напряжением уровня 400 В в плате А3 также формируется сигнал «Перегруз» с последующим отключением блока.

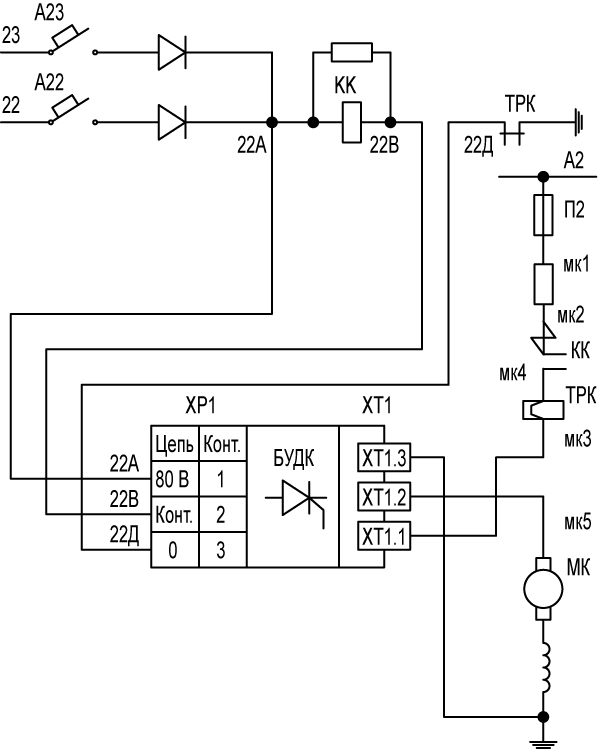

Рис.153 Схема управления двигателем компрессора
При проезде составом неперекрываемых токоразделов или при снижении входного напряжения до уровня меньше 520 А, в плате А2 формируется сигнал, инициирующий отключение регулятора блока, а при последующем повышении входного напряжения более 550 В начинается режим пуска двигателя.
Блок БУДК -2 устанавливается в подвагонном пространстве на держателе между ящиком аккумуляторной батареи и компрессором и крепится 4-мя болтами.
Изменение в схеме управления двигателем компрессора изображено на рис. 153.
