5.2 Условные графические обозначения

Для правильного и единого изображения электрических схем применяют систему условных графических обозначений всех элементов, образующих электрические цепи, включая и соединительные провода.

Во многих случаях символы, условно изображающие элементы электрического оборудования, в какой – то мере отражают наиболее характерные черты или формы очертания самого оборудования, что облегчает их понимание и запоминание. Например: обмотка якоря тягового двигателя изображается окружностью, характерной для конструкции самого якоря и коллектора, а наличие условного обозначения щеток подчеркивает, что это машина постоянного тока. Обмотки главных полюсов обозначают полуокружностями, изображающими витки. Полупроводниковый выпрямитель (диод), обладающий свойством пропускать ток только в одном направлении, изображают в виде треугольника, острие которого указывает проводящее направление диода. Конденсатор изображают двумя вертикальными линиями линиями, указывающими на наличие изолированных друг от друга обкладок, на которых под действием электрического поля накапливаются электрические заряды и т. д.

Условные графические обозначения аппаратов, приборов, машин, проводов, а также знаки, характеризующие род тока и виды соединения обмоток установлены государственными стандартами (ГОСТ) и являются обязательными при составлении электрических схем. Перечень основных электрических элементов с их графическим условным обозначением приведен в табл.18. Провода, кабели, шины объединяются общим названием – линии электрической связи ими соединяют условные обозначения элементов оборудования (катушки, контакты, обмотки). Соединение линий электрической связи при пересечении обозначаются точкой, и называется узлом.

Линии электрической связи вычерчивают горизонтально или вертикально. Обычно строки схемы подобно строкам в книге читают по горизонтали слева направо.

Таблица 18

Таблица 18 (Продолжение)

5.3 Применение условных графических обозначений в схемах

Коммутирующие аппараты (контакторы, реле) в схемах изображают, как правило, в отключенном положении, когда на катушках приводов нет тока и соответственно сил, воздействующих на подвижные системы и контакты. У отключенных аппаратов блокировочные контакты могут быть, как разомкнуты (замыкающие), так и замкнутые (размыкающие). При включении аппарата замыкающий контакт замыкается, соединяя цепь, в которую он включен, а размыкающий – размыкается, отключая эту цепь (см. табл.18 п.21).

Однако на подвижном составе применяют двух- или многопозиционные аппараты, у которых нет отключенного положения.

Например, двухпозиционный реверсор имеет два рабочих положения: «вперед» и «назад».

Аппараты, не имеющие отключенного положения, изображают на схемах в одном из рабочих положений, взятом за исходное. Например, реверсор – это положение «вперед».

Для реостатных контроллеров с электрическим приводом исходным положением является первая позиция. Переключатели типа ПКП – 25, контроллеры машиниста КВ70, КВ68, обычно имеют выключенное (нулевое) положение, которое и является исходным.

За исходное положение аппарата с электропневматическим приводом принимают такое, при котором к нему подведен сжатый воздух, а цепи управления вентилями обесточены. Это важно учитывать для аппаратов, управляемых электропневматическими вентилями выключающего типа, т. к. в этом случае один из цилиндров аппарата будет сообщен с источником сжатого воздуха, что не соответствует его исходному состоянию.

При исходном положении аппарата его замыкающие контакты на схеме показывают разомкнутыми, а размыкающие замкнутыми.

Подвижные контакты реле, кнопок, выключателей изображают исходя из условия, что сила, приводящая к срабатыванию, должна быть, направлена сверху вниз при горизонтальном изображении цепей и слева направо при вертикальном.

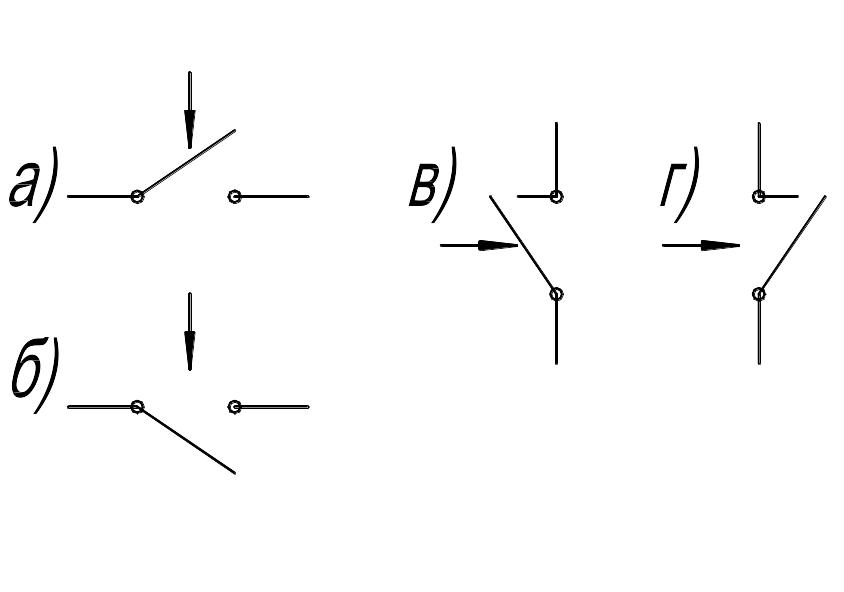

На рис.116 стрелками показано направление действия силы на подвижный контакт реле, выключателя. При срабатывании реле или выключателя под действием этой силы их контакты либо замыкаются (рис.116,а,в), либо размыкаются (рис.116.б, г).

Чтобы определить, элементы, какого оборудования изображены на схеме, о каком аппарате идет речь, какому аппарату принадлежат контакты, условные обозначения дополняют буквами или буквами с цифрами. Такие надписи делают либо внутри условного обозначения, либо над ним, но так чтобы было понятно, к какому контакту это относится.

Рис.116 Направление действия силы на контакты

Для удобства пользования и облегчения запоминания используются начальные буквы слов, обозначающих наименование оборудования, или положение вала группового аппарата:

Например: мотор – компрессор – МК, реостатный контроллер - РК, реверсор – положения ВП, НАЗ, реле реверсировки – РР, переключатель положений - положения ПС, ПП, ПМ, ПТ.

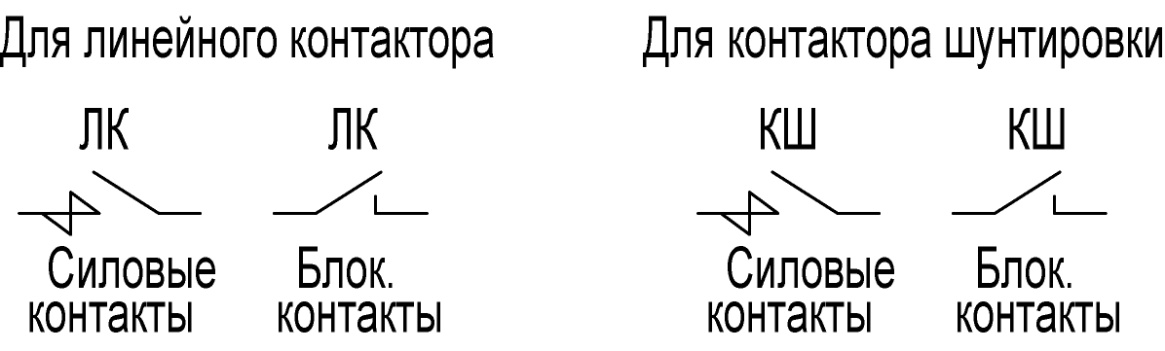

Блок – контакты аппаратов изображаются на схемах теми же символами, что и силовые контакты. Например:

В многопозиционном реостатном контроллере ЭКГ–39Б силовые контакты обозначаются буквами с цифрами. Цифры показывают порядковый номер контакта. Например: РК3, РК25, блок–контакты также обозначают буквами с цифрами, где цифры показывают на каких позициях данный блок – контакт замкнут. Например: РК1–16, указывает, что с 1 по 16 позиции этот контакт замкнут, а на 17-18-й позиции разомкнут.

В многопозиционном переключателе положений ПКГ-761Д силовые контакты вместе с блок-контактами обозначаются по наименованию позиций ПС, ПП, ПМ, ПТ с цифрами. Цифры показывают порядковый номер контакта.

При составлении схем цепей управления применяют определенную систему обозначения проводов, что облегчает чтение схем. Провода цепей управления разделяются на поездные, проходящие через межвагонные соединения по всему вагону, и вагонные, т.е. внутренние провода электрических цепей одного вагона.

Поездные провода обозначаются цифрами (1,2,3 и т. д.), вагонные – цифрами с буквами (1А, 2А, 3А).

Если вагонный провод последовательно соединяет блок – контакты или катушки аппаратов, то после каждого из них к его номеру прибавляют букву в порядке алфавита (1А, 1Б, 1В и т. д.)
