11.2. Проверочный расчет стяжных винтов
Расчет производится по наибольшей из реакций в вертикальной плоскости в опорах подшипников (RАy = 4150 Н).
11.2.1. Определяем силу, приходящуюся на один винт:
FB = 0,5 · RАy = 0,5 · 4150 = 2075 Н.
11.2.2. Принимаем K3 = 2,5 – коэффициент затяжки при переменной нагрузке; х = 0,27 - коэффициент основной нагрузки при соединение чугунных деталей без прокладок.
11.2.3. Определяем механические характеристики материала винтов:
Винты изготовлены из стали 35, класса точности 5.6 (первое число, умноженное на 100 определяет предел прочности σВ = 500 Н/мм2; произведение чисел умноженное на 10 определяет предел текучести σт = 300 Н/мм2; допускаемое напряжение [σ]= 0,25 · σт = 0,25 · 300 = 75 Н/мм2.
11.2.4. Определяем расчетную силу затяжки винтов:
Fр = [K3 (l - x) + x]FB = [2,5 · (1 - 0,27) + 0,27] · 2075 = 4347 Н.
11.2.5. Определяем площадь опасного сечения винта:
мм2
где dp – расчетный диаметр винта;
p = 1,75 мм – шаг резьбы.
11.2.6. Определяем эквивалентные напряжения:
Н/мм2
11.3. табличный ответ
Таблица 11.3.1. Результаты проверочных расчетов
Детали
|
Напряжение, H/mm2 |
||
расчетное σ |
допускаемое [σ] |
||
Шпонки
|
Быстроходный вал |
43,12 |
82,5 |
Тихоходный вал |
25,59 |
82,5 |
|
Стяжные винты |
67,12 |
75 |
12. Расчет технического уровня редуктора.
Технический уровень целесообразно оценивать количественным параметром, отражающим соотношение затраченных средств и полученного результата.
"Результатом" для редуктора является его нагрузочная способность, в качестве характеристики которой принимается вращающий момент Т2, Нм.

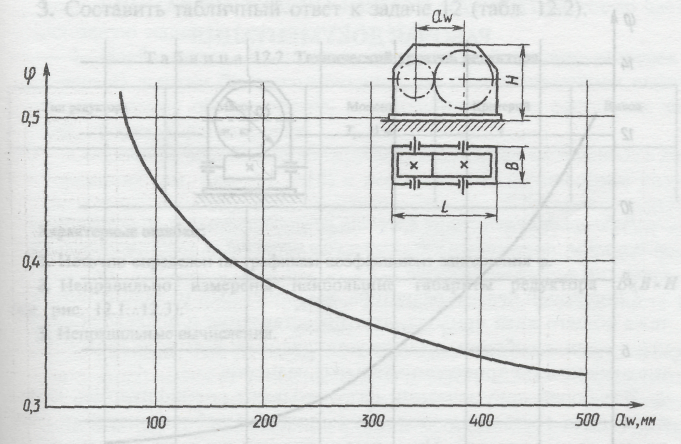

Рис. 12.1. График для определения коэффициента заполнения цилиндрического одноступенчатого редуктора.
Объективной мерой затраченных средств является масса редуктора m, кг, в которой практически интегрирован весь процесс его проектирования. Поэтому за критерий технического уровня можно принять относительную массу γ = m/T2 т. е. отношение массы редуктора (кг) к вращающему моменту на его тихоходном валу (Нм). Этот критерий характеризует расход материалов на передачу момента и легок для сравнения.
12.1. Определение массы редуктора
кг
где φ = 0,375 – коэффициент заполнения, определяемый по графику в зависимости от аw
ρ = 7,4103 кг/м3 - плотность чугуна
V - условный объем редуктора, определяемый как произведение наибольшей длины, ширины и высоты редуктора, мм3:
V = L
B H
= 226 186
108 =
мм3
12.2. Определение критерия технического уровня редуктора:
γ = m / T2 = 12 / 41,91 = 0,2
Таблица 12.2. Технический уровень редуктора
Тип редуктора |
Масса m, кг |
Момент Т2, Нм |
Критерий γ |
Вывод |
цилиндрический |
8,0 |
72,7 |
0,2 |
Средний уровень редуктора
|
