4.3 Камеральні обчислення при інженерно-технічному нівелюванні траси
Опрацювання журналу розпочинають з перевірки всіх обчислень в журналі. Розрахунки виконують в журналі технічного нівелювання траси у такій послідовності:
1. На кожній станції обчислюють перевищення h1і h2 за різницями відліків задніх (а) і передніх (б) рейок:
h1= ачорн –бчорн; h2= ачерв –бчерв. (4.9)
h1(Rp1) = 2077 – 2485 = - 408 мм
h2(Rp2) = 6860 – 7268 = - 408 мм
Перевищення на інших станціях розраховуємо аналогічно.
Обчислені перевищення h1і h2записують у графи 6 і 7 журналу з відповідним знаком.
2. Середнє перевищення отримують за формулою:
(4.10)
і записують у графи 8 і 9.
hсер.= (-408+(-408)) / 2 = - 406 мм
Середні перевищення на інших станціях розраховуємо аналогічно.
3.Виконують посторінковий контроль. Для цього сумують чорні та червоні відліки задньої ∑h3 і передньої рейок ∑hп(графи 3 і 4). Щоб уникнути помилок в обчисленнях, в суми відліків не вносять значень "п'яток" рейок.
Знаходять суми перевищень ∑hобч(графи 6 і 7) і суми середніх перевищень ∑hсер(графи 8 і 9).
Одержані суми мають відповідати умові
∑а3- ∑бп = ∑hобч = 2∑ hсер. (4.11)
Результати умови (4.9) записують під відповідними графами внизу на кожній сторінці журналу. Їх збіжність має виконуватись з точністю до 1 мм.
∑h3 =02077+6860+1932+6714+1527+6312+1220+6004 = 32646 мм
∑hп =2485 + 7268 + 1194 + 5978 + 1358 + 6139 +1461+6244 =32127 мм
∑hобч = 738 + 736 + 169 + 173 – 408 – 408 – 241 – 240 = 519 мм
∑hсер = 737+171-408-241 = 259мм
32646 мм -32127 мм = 519 мм = 2 × 259 мм
Контроль інших сторінок виконують аналогічно.
4. В кінці журналу нівелювання виконують контроль всього нівелірного ходу, так само, як виконували посторінковий контроль, враховуючи умову (4.11).
5. Визначають нев'язку нівелірного ходу за формулою:
fh= ∑ hсер - (Hк - Hпоч), (4.12)
де - ∑ hсер сума середніх перевищень всього ходу;
Hк, Hпоч - висоти кінцевої та початкової точок ходу.
fh =-823 – (59312 – 60110) = -25 мм
Такими точками можуть бути репери або інші фіксовані точки з відомими висотами.
Різницю (Hк- Hпоч) = ∑ hтеор називають теоретичною сумою перевищень.
-
Для оцінки точності нівелірного ходу одержану нев'язку fh, порівнюють із допустимою:
fh доп= ±50мм, (4.13)
де L - довжина нівелірного ходу в кілометрах.
fh доп = ±50мм√1,5 = 61мм
7. Зрівноваження середніх перевищень виконують у тому випадку, коли нев'язка fh , не перевищує допустимої. Нев'язку fh вводять у вигляді поправок з оберненим знаком порівну в усі середні перевищення. Сума всіх поправок повинна дорівнювати нев'язці, взятій з протилежним знаком: ∑δh=- fh.
Поправки δh, виписують червоним кольором над середніми перевищеннями hср у графи 8 і 9.
Середні перевищення обчислюють до цілих міліметрів. Виправлені перевищення одержують за формул
hвипр=hср+δh. (4.14)
hвипр(Rp1) = -408 +2 = - 406 мм
Аналогічно знаходимо виправлені перевищення інших точок.
Контролем обчислення hвипр є збіжність сум виправлених і теоретичних значень перевищень:
∑hвипр=∑hтеор. (4.15)
912 мм + 0 мм + 409 мм + 440 мм – 645 мм – 1496 мм– 418 мм– 0 мм = = 59312 мм– 60110 мм
Значення виправлених перевищень записують у графи 10 і 11 нівелірного журналу.
8. Висоти зв'язуючих точок обчислюють так: висота наступної точки Ні+1 дорівнює висоті попередньої точки Hi плюс виправлене hвипр перевищення між цими точками:
Hi+1 = Hi+ hвипр, (4.16)
де і - номер точки.
HПК 1=60110+(-406) = 59704 мм = 59,704 м
Розрахунки інших зв’язуючих точок проводимо аналогічно.
Обчислені висоти зв'язучих точок записують у графу 13 журналу.
Контролем обчислення висот зв'язуючих точок є одержання заданої висоти НКкінцевої точки нівелірного ходу.
9. Обчислення висот проміжних точок виконують через горизонт приладу ГП (рис.4.3.1).

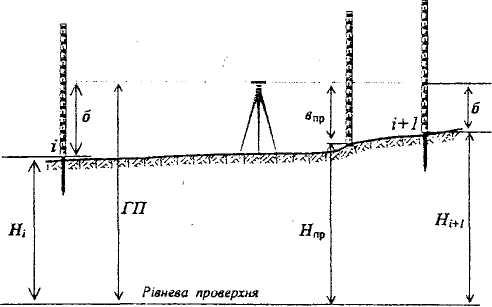

Рис. 4.3.1- Схема обчислення висот проміжних точок
Горизонт приладу обчислюють за формулою
ГП=Hi+ а, (4.17)
а висоту проміжної точки
Hпр= ГП - впр, (4.18)
де:ГП - висота візирної осі над рівневою поверхнею;
Нi – висота точки (у практиці вимірювань використовують задню точку ходу);
а – відлік чорної шкали рейки на цій точці;
Нпр – висота проміжної точки;
впр – відлік чорної шкали рейки на проміжній точці.
ГП = 60443 + 1527 = 61970мм = 61,97м
HПК 1+28 = 61970 – 1998 = 59972 мм = 59,972 м
Розрахунки горизонт приладу і проміжних точок на інших станціях проводимо аналогічно.
Значення горизонту приладу ГП записують у рядку графи 12 , а проміжної точки - у відповідному рядку графи 13.
10. Оформлення нівелірного журналу. Усі графи журналу, крім 13, акуратно заповнюють добре загостреним олівцем. Графу 13, посторінковий і пожурнальний контролі, обчислення, пов'язані з оцінкою точності нівелірного ходу, записують чорним чорнилом або тушшю; значення поправок δh у середні перевищення - червоним кольором.
