Органы управления радиостанции:
1. Индикаторный прибор для контроля напряжения аккумуляторных батарей и настройки ВЧ тракта радиостанции.
2. Переключатели для установки рабочей частоты.
3. Разъем для подключения микрофонно-телефонной гарнитуры.
4. Разъем для подключения антенны.
5. Клеммы для подключения линии дистанционного управления.
6. Переключатель для выбора режима работы радиостанции.
7. Тумблер включения питания радиостанции.
8. Кнопка проверки величины питающего напряжения и посылки тонального вызова.
9. Кнопка настройки ВЧ тракта радиостанции.
Подготовка к работе и правила эксплуатации радиостанции
Перед началом работы выполнить следующее:
поставить тумблер ВКЛ. в нижнее положение;
подключить антенну;
подключить аккумуляторную батарею;
подключить микрофонно-телефонную гарнитуру (рис. 1.2).
Рис. 1.2. Подготовка к работе радиостанции

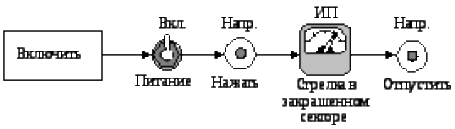

Включение питания и проверка питающего напряжения:
включить тумблер ВКЛ.;
нажать кнопку НАПР. и проверить по ИП величину питающего напряжения (стрелка в пределах закрашенного сектора) (рис. 1.3).
Рис. 1.3. Порядок включения питания и проверки питающего напряжения
Настройка радиостанции:
установить рабочую частоту согласно радиоданных;
нажать кнопку НАСТР. и удерживать 1 ÷ 2 секунды после отработки автоматики, при этом стрелка ИП устанавливается в максимальное положение (рис. 1.4).
Рис.
1.4. Порядок
настройки радиостанции

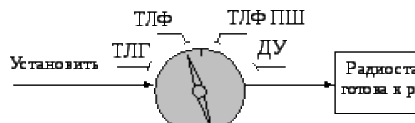

Установка режима работы
Режим работы устанавливается в зависимости от потребностей обеспечения связи, при этом следует учитывать следующее:
ТЛФ ‑ основной режим работы, когда работа осуществляется с микрофонно-телефонной гарнитуры, подключенной непосредственно к радиостанции;
ТЛФ ПШ ‑ режим аналогичен предыдущему, в котором при отсутствии сигнала корреспондента в головных телефонах отсутствуют шумы. Следует учитывать, что при этом дальность связи сокращается на 20 ÷ 30 %;
ДУ ‑ работа, которая осуществляется с телефонного аппарата ТА-57, подключенного кабелем П-274М к клеммам ЛИНИЯ;
ТЛГ ‑ передача, которая осуществляется телеграфным ключом, подключенным к клеммам ЛИНИЯ, прием ‑ на головные телефоны микрофонно-телефонной гарнитуры (рис. 1.5).
Рис. 1.5. Порядок установки режима работы радиостанции
Примечание. Порядок подготовки к работе и управление радиостанциями осуществляется согласно техническим описаниям и инструкциям по эксплуатации, установление и ведение связи ‑ в соответствии с порядком и правилами, изложенными в Руководстве по радиосвязи Вооруженных сил СССР, часть 2 (М.: Воениздат, 1986).
Заключение
Обобщая рассмотренный учебный материал необходимо усвоить, что дисциплина “Системы связи и оповещения” предполагает поэтапное, многоуровневое изучение не только теоретических основ радиотехники, но и практических действий обучающихся на серийных образцах техники радиосвязи. С целью более детального, углубленного изучения штатной техники радиосвязи, тактико-технических характеристик, комплектов поставки и правил технической эксплуатации маломощных радиостанций 3-го и 4-го поколения. Стиль и последовательность изложения, продиктованы во многом соображениями педагогического характера, т.е. предоставления максимально необходимого объема информации направленного на техническую эксплуатацию средств и комплексов радиосвязи.
Знания технических возможностей и правил эксплуатации маломощных радиостанций будут широко использованы в дальнейшем при проведении практических и тактико-специальных занятий.
Разработал старший преподаватель кафедры ЗвЧС
капитан 2 ранга Ю. Наруш
« __ » __________200__г.
