Глава 1. Носимые радиостанции малой мощности
ДИАПАЗОНА МЕТРОВЫХ ВОЛН
Носимые радиостанции диапазона метровых волн нашли широкое использование при обеспечении радиосвязи в низших звеньях управления. Радиостанции имеют ряд характерных особенностей:
1. Основной режим работы радиостанций – телефонный.
2. Учитывая особенности диапазона частот, для передачи сообщений используется режим ЧМ.
3. Ввиду того что в большинстве случаев обеспечение радиосвязи осуществляется в движении, основными антеннами являются штыревые антенны.
4. В радиостанциях последних поколений предусмотрена работа оконечных устройств, обеспечивающих передачу информации по цифровому каналу со скоростью 16 кбит/с.
Технические характеристики радиостанции
Радиостанция Р-159 является носимой, симплексной, приемо-передающей, телефонно-телеграфной, диапазона метровых волн, малой мощности.
Назначение
Радиостанция предназначена для обеспечения радиосвязи в тактическом звене управления (рота ‑ батальон ‑ полк) при нахождении должностных лиц на месте и в движении.
Диапазон рабочих частот
Радиостанция работает в диапазоне рабочих частот 30 ÷ 75,999 МГц, шаг сетки рабочих частот 1 кГц.
Виды радиосигналов
В радиостанции используются радиосигналы с частотной модуляцией.
Режимы работы
В радиостанции предусмотрены следующие режимы работы:
телефонный (работа осуществляется с микрофонно-телефонной гарнитуры, подключаемой непосредственно к радиостанции);
телеграфный (передача осуществляется телеграфным ключом, прием ‑ на головные телефоны);
дистанционное управление с телефонного аппарата ТА-57 по кабельной линии П-274М длинной до 500 м.
Примечание. Радиостанция Р-159М, кроме выше перечисленных режимов, позволяет вести обмен цифровой информацией со скоростью 16 кбит/с. В этом случае в качестве оконечных устройств используется аппаратура Т-240С или Р-168МЦ.
Мощность передатчика
Мощность передатчика радиостанции на нагрузку 75 Ом не менее 5 Вт.
Чувствительность приемника
Чувствительность приемника радиостанции при заданном соотношении выходных напряжений сигнал/шум:
в телефонном режиме ‑ 1,2 мкВ;
в телеграфном режиме ‑ 0,6 мкВ.
Антенны и дальность связи
Дальность связи на среднепересеченной местности в телефонном режиме составляет:
на антенну штыревую АШ-1,5 ‑ до 10 км;
на антенну штыревую АШ-2,7 ‑ до 12 км;
на антенну бегущей волны АБВ-40 ‑ до 30 км.
Источник питания
Источником питания радиостанции является одна щелочная аккумуляторная батарея 10НКП-10 напряжением 12 В или две аккумуляторные батареи 10НКГЦ-3,5.
Масса
Масса рабочего комплекта радиостанции составляет 11,7 кг.
Состав комплекта радиостанции
Комплект поставки радиостанции включает:
рабочий комплект;
вспомогательное имущество;
одиночный комплект запасного имущества;
комплект технической документации.
Рабочий комплект радиостанции состоит из:
приемопередатчика;
аккумуляторной батареи;
микротелефонной гарнитуры;
телеграфного ключа;
комплекта плечевых ремней;
штыревой антенны.
Вспомогательное имущество включает:
сумку радиста;
кронштейн бортовой антенны;
антенну бегущей волны в укладке.
Комплект запасных частей включает:
микротелефонную гарнитуру;
штыревую антенну;
аккумуляторную батарею и т.д.

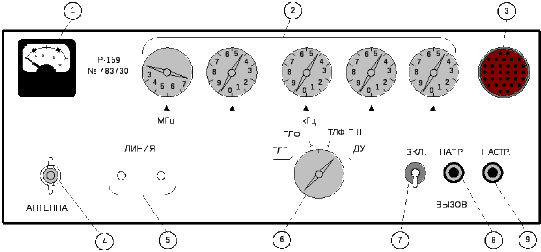

На рис. 1.1 изображен внешний вид и органы управления радиостанции Р-159.
Рис. 1.1. Внешний вид и органы управления радиостанции Р-159
