Задание 10. Изображение плоской детали

Выполнить чертеж плоской детали с элементами сопряжений. Нанести размеры

4. Элементы автоматизированного конструирования при графическом изображении деталей

Цели:

• Формирование знаний о правилах изображения предметов (виды, разрезы, сечения) и нанесения размеров разных типов.

• Формирование умений преобразовывать простые геометрические формы детали с последующим выполнением чертежа видоизмененной детали.

• Формирование умений выполнять чертежи деталей на основе интенсификации процедур создания графических фрагментов

Конструирование – это творческая реализация технического замысла изделия, определение его функциональной структуры и технологии изготовления. Результатом конструирования является создание геометрических моделей или технической документации, необходимых для выпуска изделий. Можно выделить геометрические и графические задачи автоматизированного конструирования.

Проекционные задачи.

В задачах 1 и 2 заданные геометрические тела снаружи ограничены набором плоских многоугольников и не имеют скрытых отсеков и внутренних поверхностей. Предварительными этапами решения задач могут быть следующие: сначала проводится анализ формы заданных тел и мысленное расчленение их на простейшие многогранники; далее необходимо представить, какие линии получаются в результате пересечения смежных поверхностей.

В задаче 4 набор геометрических примитивов, используемых для получения вида сверху, обеспечивает единственность правильного решения, для чего необязательно использовать полный набор из заданных четырех элементов.

Выполнение простых разрезов.

В задаче 1 необходимо завершить построение контуров двух изображений, а на половине вида спереди показать обращенную к наблюдателю видимую часть поверхности детали.

При решении задачи 3 необходимо учитывать условность выполнения разрезов, когда секущая плоскость направлена вдоль длинной стороны тонкой стенки типа ребра жесткости.

Целью задачи 4 является закрепление знаний об использовании условностей и упрощений при выполнении видов и разрезов, связанных с изображением тонкими линиями резьбы и рифления. Внутренняя и наружная поверхности заданной детали – поверхности вращения.

Задание 11. Решение проекционных задач

11.1. Построить вид слева по двум заданным проекциям 11.2. Дополнить виды сверху и слева недостающими линиями в соответствии с проекционной связью 11.4. Построить с использованием заданных элементов вид сверху объекта

Задание 12. Выполнение разрезов деталей

12.1. Завершить изображение, соединив на месте вида спереди половину вида и половину разреза 12.3. Дополнить главное изображение недостающими линиями, выполнив фронтальный разрез 12.4. Завершить изображение, соединив половину вида и половину разреза. Выполнить изображение резьбы и рифления

5. Пример выполнения заданий

Образец титульного листа

5.1. Плоские детали

5.2. Основание

5.3. Опора

5.4. Построение трех проекций

5.5. Втулка

5.6. Радиатор

5.7. Прямоугольная изометрия 1

5.8. Прямоугольная изометрия 2

5.9. Простой трехмерный объект

5.10. Построение сопряжений

5.11. Проекционные задачи

5.12. Выполнение разрезов

Задания для самостоятельной работы

Вариант 01

Вариант 02

Вариант 03

Вариант 04

Вариант 05

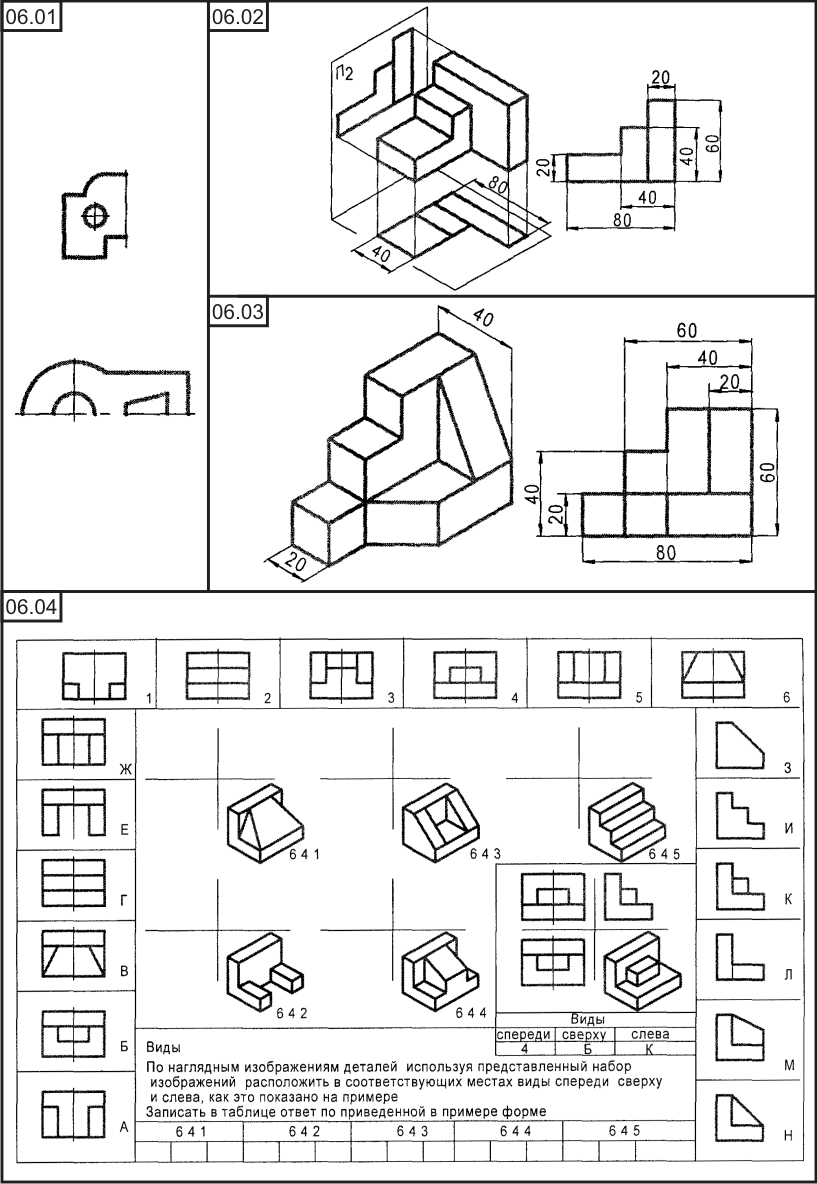

Вариант 06

Вариант 07

Вариант 08

Вариант 09

Вариант 10

Вариант 11

Вариант 12

Вариант 13

Вариант 14

Вариант 15

Вариант 16

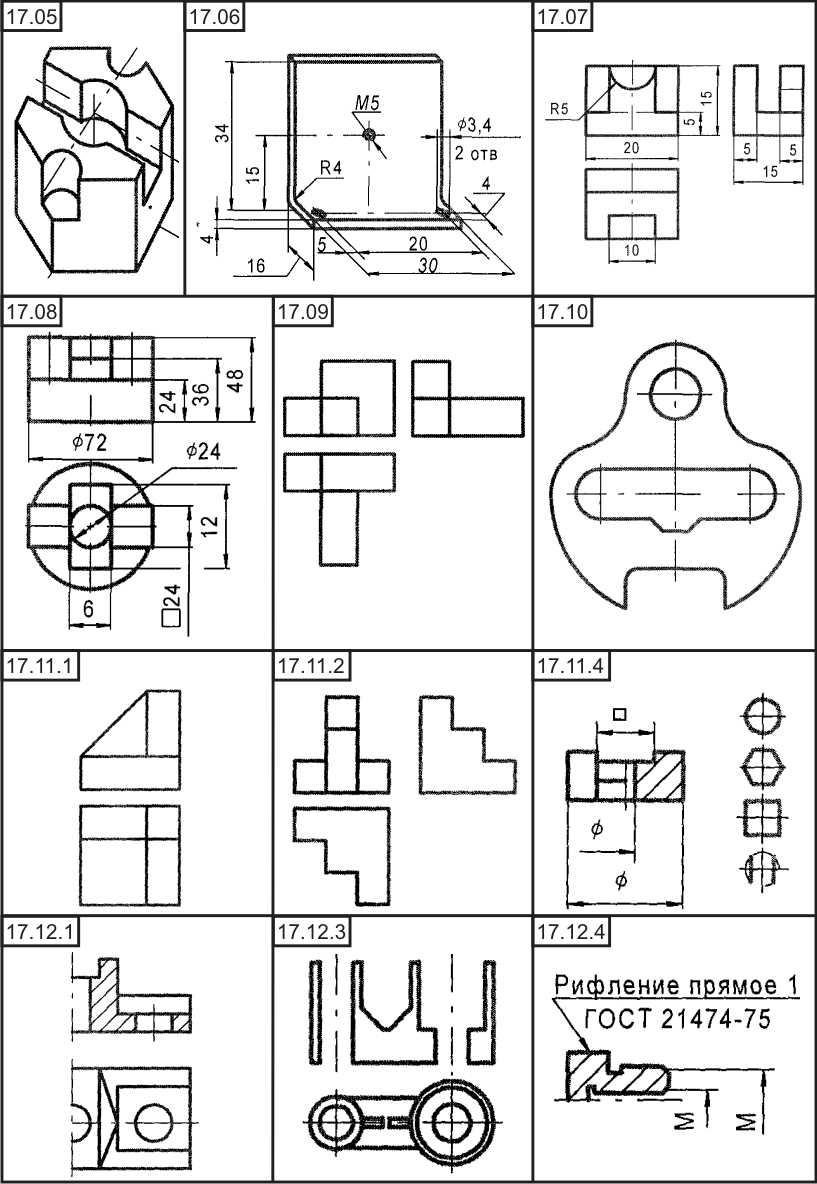

Вариант 17

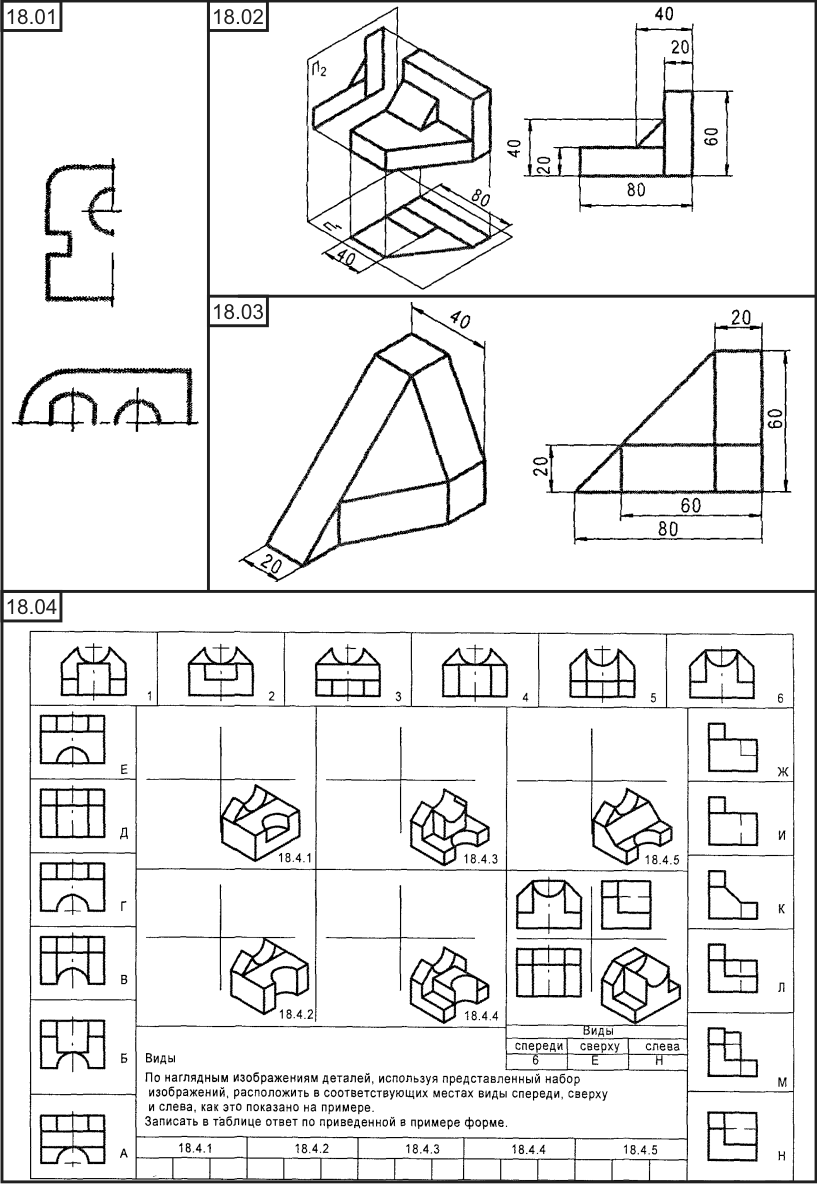

Вариант 18

Вариант 19

Вариант 20

Вариант 21

Вариант 22

Вариант 23

Вариант 24

Вариант 25

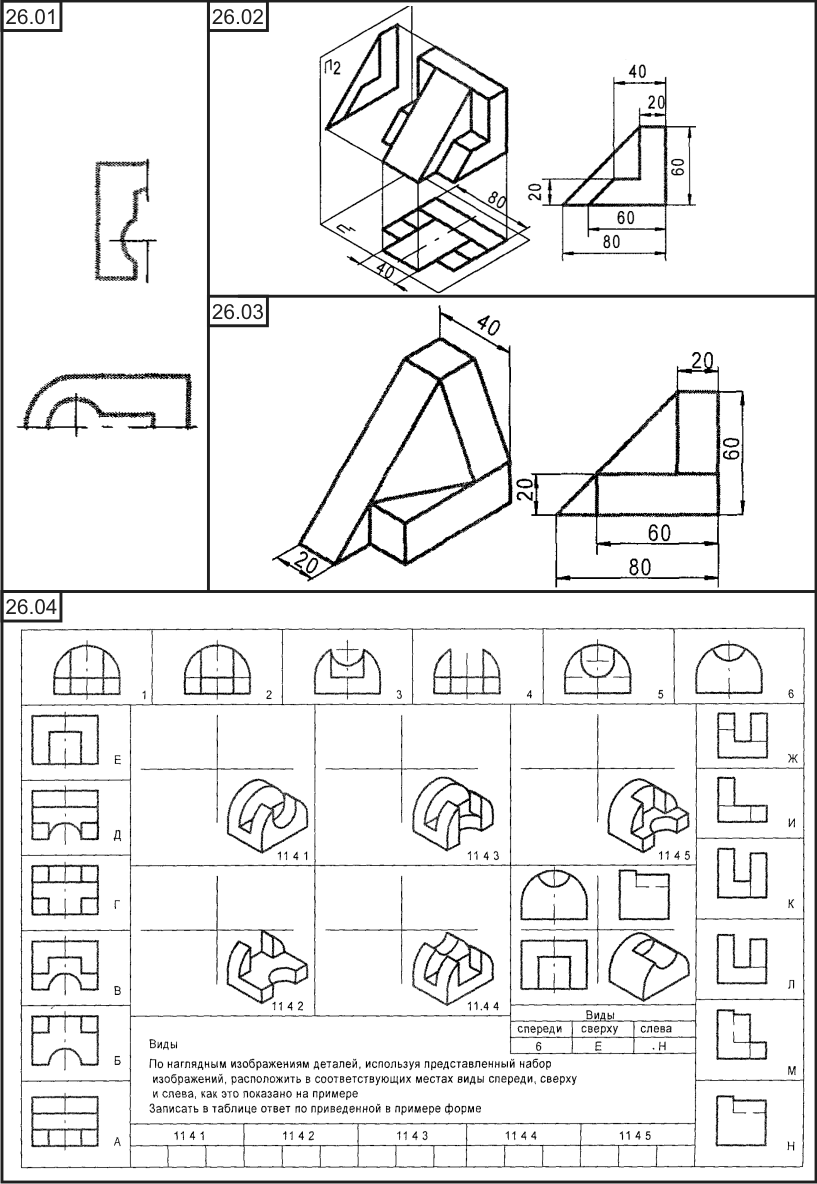

Вариант 26

Вариант 27

Вариант 28

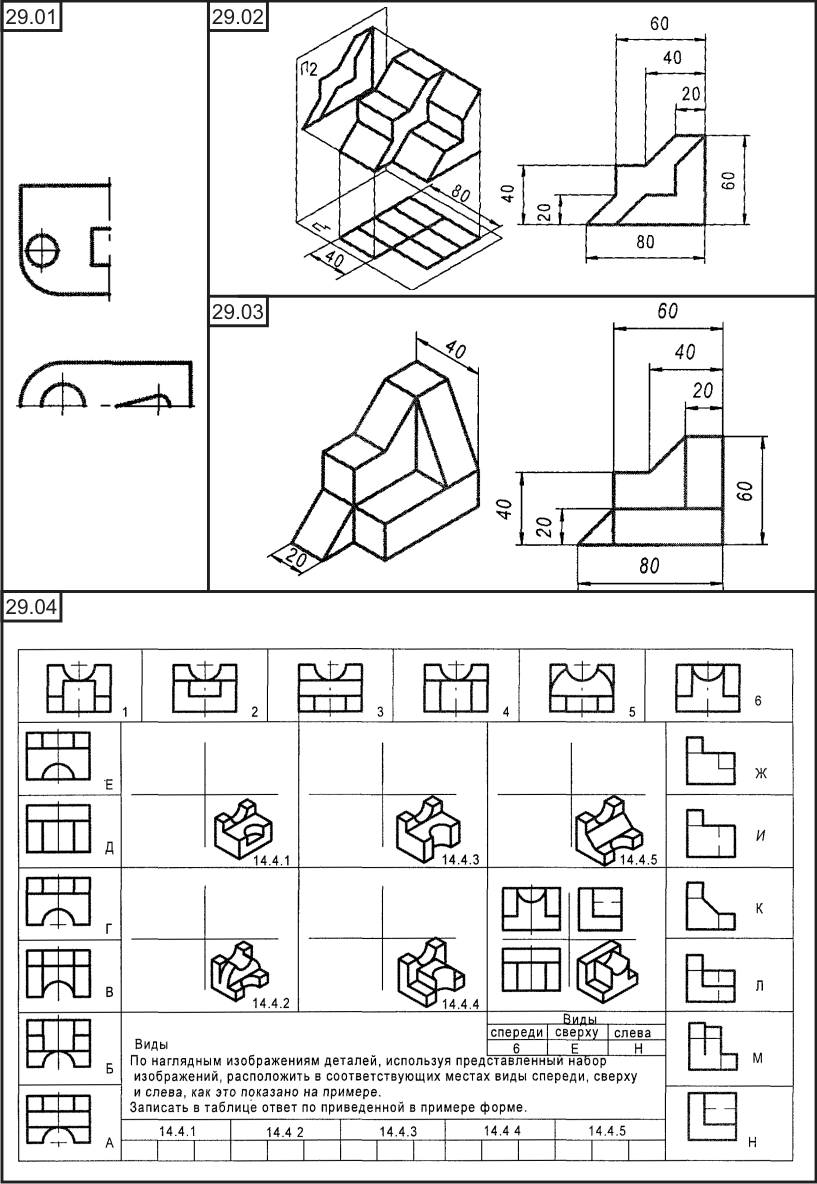

Вариант 29

Вариант 30

Список использованной литературы

1. Большаков В.П. Инженерная и компьютерная графика. Практикум. СПб.: БХВ-Петербург, 2004. – 592 с.

2. ЗАО АСКОН. КОМПАС-3D V7. Руководство пользователя. В трех томах. Том 1. 2004. – 244 с.

3. ЗАО АСКОН. КОМПАС-3D V7. Руководство пользователя. В трех томах. Том 2. 2004. – 220 с.

4. Кудрявцев Е.М. КОМПАС-3D V7. Наиболее полное руководство. М.: ДМК Пресс, 2005. – 664 с.

5. Степанов Б.Л., Тихонова Н.Н. и др. Задачник по машиностроительному черчению. М.: Машиностроение, 1983. – 64 с.

6. Федоренко В.А., Шошин А.И. Справочник по машиностроительному черчению. Л.: Машиностроение, 1983. – 416 с.
