4. Электроплиты.
Электроплиты — это переносные бытовые электронагревательные приборы с одной или несколькими конфорками.
Электротроконфорка — сборочная единица бытового нагревательного прибора, основным элементом которой является электронагреватель.
Существует несколько видов электрокомфорок:
-
чугунные электроконфорки;
-
ТЭН-конфорки (трубчатые);
-
пирокерамические конфорки;
-
штампованные электроконфорки.
Электроплиты обозначаются буквами и цифрами ЭПЧ 1-1,2/220,
ЭП — электроплита; третья буква — тип конфорки (Ч - чугунная, Т - конфорка из трубчатого нагревателя, Ш - штампованная, П - пирокерамическая); далее число конфорок, затем через дефис указывается номинальная потребляемая мощность, а через косую черту — номинальное напряжение.
Электроплита «Мечта» (рис. 2) со ступенчатым нагревателем имеет две одинаковые конфорки. Корпус 6 выполнен из листовой стали и покрыт силикатной эмалью. Нагреватель конфорок — трубчатый спиральный элемент. Четырехступенчатые переключатели поворотом ручек позволяют регулировать мощность конфорок, Вт: левой — 800, 500, и 190 Вт:; правой — 1000, 500, и 250 Вт:.
Рис. 2. Электроплита «Мечта»:
1 — верхняя крышка; 2 — нагревательный элемент; 3 — шнур с вилкой; 4 — нижняя крышка; 5 — переключатели мощности; 6 — корпус; 7 — винт.
-
Электроприборы для нагрева воды
Электрочайники (Рис. 3) изготовляют следующих типов:
-
ЭЧ — электрочайник без термовыключателя;
-
ЭЧТ — электрочайник с термовыключателем;
-
ЭЧЗ — электрочайник с устройством отключения при закипании воды;
-
ЭЧТЗ — электрочайник с термовыключателем и устройством отключения при закипании воды.
В электрочайниках установлены трубчатые электронагреватели (ТЭНы). Термовыключатель электрочайника должен предохранять электронагреватель от выхода его из строя при выкипании воды. Чайники выпускаются номинальной вместимостью от 2 до 6 литров.
На рис.3 показана конструкция простейшего электрочайника. Корпус чайника изготовлен из алюминия или нержавеющей стали. Большинство зарубежных чайников имеют корпус из пластмассы.
Рис.3. Конструкция электрочайника:
1 — корпус; 2 — фибровая прокладка; 3 — гайка; 4 — шайба; 5 — контактные штифты; 6 — фарфоровая колодка; 7 — штепсельная коробка; 8 — ТЭН.
Электрочайники выпускают различные зарубежные фирмы. Разнообразие моделей, их дизайн, удобство пользования, безопасность, высокая надежность — вот отличительные черты современных чайников.
Электрочайники выпускаются:
- потребляемой мощностью 1000...3000 Вт.
- объемом 0,5…5 л.
- нагревательный элемент из нержавеющей стали или позолоченный.
- фильтр сменный нейлоновый или позолоченный.
Дополнительные устройства:
-
лампа-индикатор
-
откидывающаяся при нажатии на кнопку крышка;
-
размещение соединительного шнура внутри подставки;
-
центральный разъем позволяет легко устанавливать чайник на подставку и поворачивать его в любую сторону,
-
воду в чайник можно наливать как через широкий носик, так и откинув крышку мягким нажатием кнопки,
-
в носик чайника помещается фильтр, препятствующий попаданию накипи в чашки,
-
имеется защита от перегрева,
В настоящее время в России продают много электрочайников иностранных фирм (рис. 4).
Многие из них могут иметь следующие характеристики:
-
три уровня защиты:
-
автоматическое отключение при закипании (первый уровень защиты -биметаллический термостат, настроенный на температуру 100°С);
-
отключение в случае отсутствия воды (второй уровень - это также биметаллический термостат, настроенный на температуру 130°С);
-
плавкий предохранитель, полностью отключающий чайник при срабатывании,
-
нагреватель увеличенной мощности — 3100 Вт — для максимальной скорости нагрева,
-
звуковой сигнал готовности для максимального удобства: звонок звенит, когда вода закипает,
-
подставка «Пирует» для легкой и безопасной установки и снятия чайника,
-
плоский нагревательный элемент из нержавеющей стали для удобства чистки,
-
откидная защелкивающаяся крышка, легкая в обращении,
-
двойные стенки обеспечивают повышенную безопасность и удобство в обращении и др.

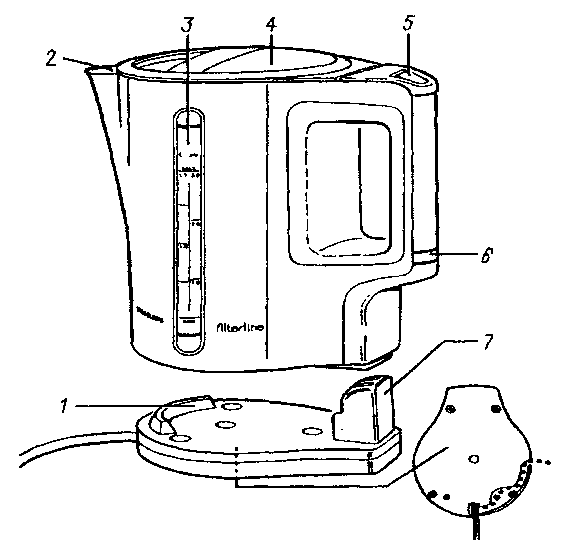

Рис.5 Электрочайник «Philips HD 4390»:
1 — подставка с креплением соединительного шнура; 2 — противонакипной фильтр; 3 — указатель уровня воды; 4 — крышка; 5 — выключатель сети; 6 — световой индикатор; 7 — штекер.
