Нагревательные элементы
В зависимости от назначения нагревательные элементы выполняют открытого или закрытого типа.
Нагревательные элементы открытого типа представляют собой спирали, открыто размещенные в канавках электроизоляционного материала соответственной формы или свободно подвешенные на кронштейнах из электроизоляционного материала.
Передача тепла в них осуществляется путем конвекции и излучения.
К преимуществам нагревательных элементов открытого типа относятся простота конструкции, быстрота нагрева, легкость ремонта и относительно низкая стоимость.
К недостаткам - возможность замыкания витков спирали внешними предметами, механическое повреждение спирали, а также недостаточная электробезопасность.
Закрытые подразделяются на негерметичные и герметичные.
Нагревательные элементы негерметичные (рис.1 а, б) выполняют из спирали или ленты, помещенной в защитную оболочку из электроизоляционного материала, которые предохраняет ее от механических повреждений, но не препятствует доступу воздуха.

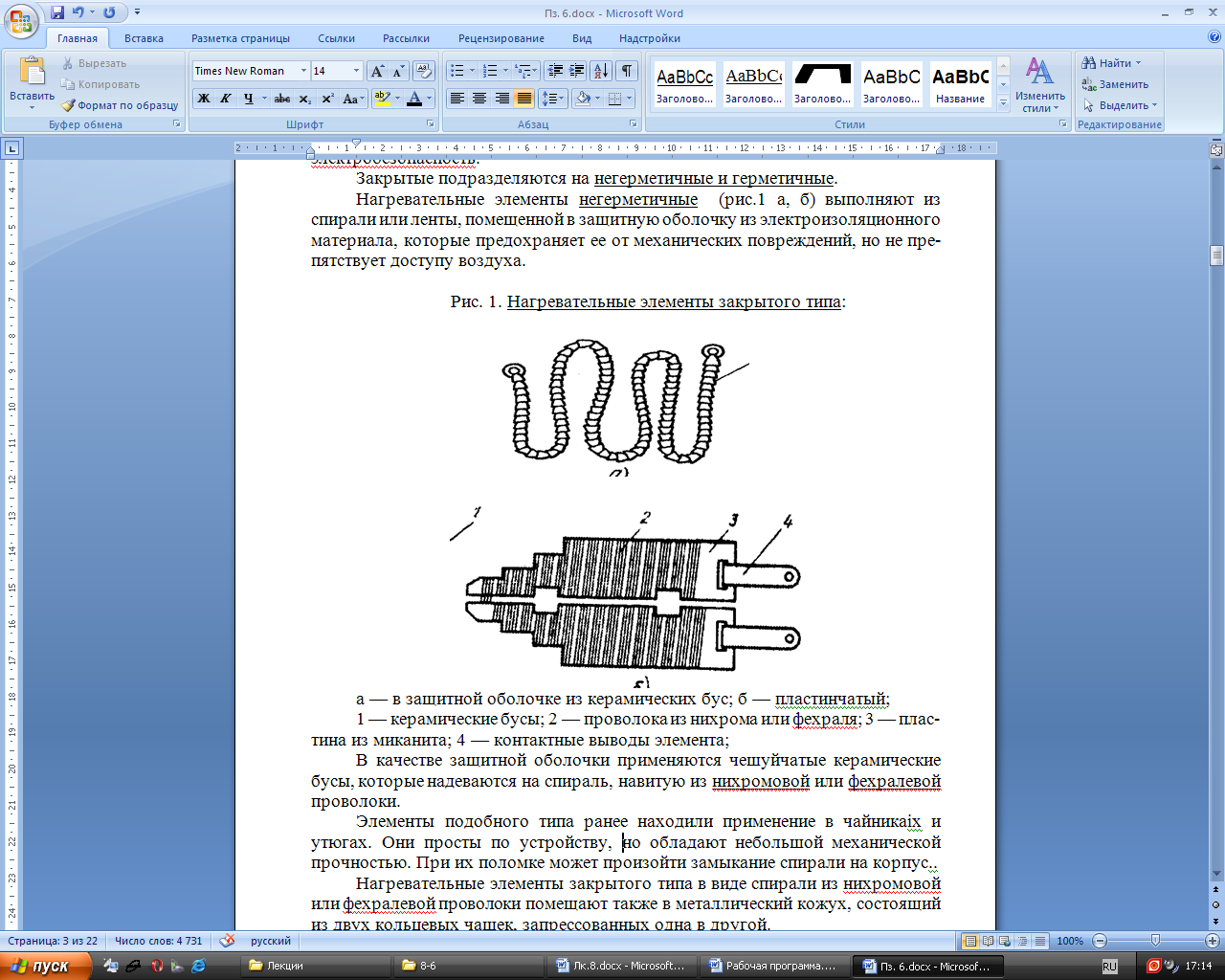

Рис. 1. Нагревательные элементы закрытого типа:
а |
б |
а - в защитной оболочке из керамических бус; б - пластинчатый;
1 - керамические бусы; 2 - проволока из нихрома или фехраля; 3 - пластина из миканита; 4 - контактные выводы элемента;
В качестве защитной оболочки применяются чешуйчатые керамические бусы, которые надеваются на спираль, навитую из нихромовой или фехралевой проволоки.
Элементы подобного типа ранее находили применение в чайникаix и утюгах. Они просты по устройству, но обладают небольшой механической прочностью. При их поломке может произойти замыкание спирали на корпус..
Нагревательные элементы закрытого типа в виде спирали из нихромовой или фехралевой проволоки помещают также в металлический кожух, состоящий из двух кольцевых чашек, запрессованных одна в другой.
Внутренняя часть кожуха заполнена порошкообразной электроизоляционной массой.
Такие элементы применялись в электрических плитках и утюгах. Они надежны в эксплуатации, но нагревают прибор сравнительно долго.
Трубчатые нагревательные элементы закрытого типа герметичные, они являются более совершенными. В них используются трубчатыe электрические нагреватели (ТЭНы), которые работают по принципу передачи тепла излучением, конвекцией и теплопроводностью
Трубчатые электронагреватели представляют собой металлическую трубку, внутри которой находится нагревательная спираль, запрессованная в специальном наполнителе — периклазе.
Наполнитель обеспечивает надежную электроизоляцию и имеет большую теплопроводность, поэтому используется также для уменьшения перепада температур между внешней трубкой и нагревательной спиралью.
Оболочку в зависимости от условий эксплуатации изготовляют из нержавеющей жаростойкой стали, алюминиевых сплавов или углеродистой стали. Торцы ТЭНа герметизируют для предотвращения проникновения атмосферной влаги в наполнитель.
ТЭНы (рис. 2)изготовляются на номинальные напряжения 6, 12, 24, 36, 42, 110, 127 и 220 В, переменного и постоянного тока.
Номинальные диаметры,: 5; 6,5; 7,4; 8; 8,5; 10 мм.
Развернутая длина: 250, 280, 300, 320, 350, 380, 420, 450, 500, 560, 600, 630, 710, 800, 850, 900, 1000, 1200, 1400, 1700, 2000 мм.
Преимущества ТЭНов:
-
поверхность нагревателя не находится под электрическим напряжением, (электронагреватель электробезопасен, его можно помещать в воду, жидкий металл и пр).;
-
нагревательная спираль, запрессованная в наполнителе (при достаточной герметизации торцов нагревателя), имеет малый диаметр проволоки и значительный срок службы;
-
нагреватели надежно работают при вибрациях и значительных ударных нагрузках (благодаря плотности набивки наполнителя);
-
нагреватели могут иметь любую форму;
-
конструкция нагревателя проста.
Нагревательная спираль ТЭНа выполняется, как правило, из проволоки диаметром 0.2...1,6 мм (сплавы Х20Н80 и Х15Н60). ТЭН можно согнуть в любую форму
Тела имеющиеся температурой выше абсолютного нуля обладают инфракрасным излучением.
Инфракрасным является нагрев от электронагревателей, в которых используются проводники с высоким удельным сопротивлением.
Инфракрасные электронагреватели подразделяют на:
-
светлые, излучающие помимо инфракрасных, видимые лучи,
-
темные, излучающие преимущественно инфракрасные лучи.
К светлым излучателям относятся лампы накаливания типа ИКЗ (инфракрасная зеркальная) с внутренней зеркальной поверхностью для получения направленного лучевого потока.
К темным излучателям инфракрасных волн относятся - открытые спирали и ТЭНы с температурой на поверхности 700...750°С.
-
Виды электронагревательных приборов
По виду электронагревательные приборы подразделяются на четыре
группы:
-
без регулировки температуры нагрева,
-
с регулировкой температуры нагрева,
-
с регулировкой мощности,
-
автоматические с программным управлением.
Для регулировки температуры в приборах устанавливают терморегуляторы, термоограничители и термовыключатели.
Терморегулятор — устройство, регулировкой температуры, которое при нормальной эксплуатации служит для поддержания температуры прибора или его частей в определенных пределах путем автоматического включения и отключения электрической цепи.
Термоограничитель — устройство, которое при нормальной эксплуатации служит для включения или отключения цепи, когда температура прибора или его частей достигает заранее определенного значения. Термоограничитель может быть с ручными возвратом и без него.
Термовыключатель — устройство, которое ограничивает температуру прибора или его частей при ненормальной работе путем автоматического размыкания цепи или уменьшения величины тока. Термовыключатель может быть с самовозвратом и с ручным возвратом.
Регулировка мощности прибора может быть ступенчатой и плавной с помощью реостата.
Термоограничители, терморегуляторы и термовыключатели работают по принципу использования различных физических явлений. Так, в одном из наиболее распространенных терморегуляторов — биметаллическом — используется явление изгибания термобиметаллической пластинки при изменении температуры.
Биметаллическая система состоит из двух или нескольких слоев металлов или сплавов с различными коэффициентами теплового расширения, сваренных между собой по всей плоскости соприкосновения.
Слой металла или сплава с большим коэффициентом теплового расширения называется активным слоем, с меньшим — пассивным.
Пассивный слой изготовляют обычно из инвара (сплав железа с никелем). Никель при темпера-type от -60 до +100°С практически не изменяет своих размеров.
Активный слой изготовляют из латуни, легированной стали и др.
В манометрическом терморегуляторе используется явление изменения объема (при изменении давления) жидкости или газа, заполняющих замкнутую термосистему.
Регуляторы температуры и мощности по скорости замыкания и размыкания контактов подразделяют на быстро- и медленно действующие.
Быстродействующие регуляторы сложнее по конструкции, они обеспечивают мгновенное замыкание и размыкание контактов, что исключает их подгорание и обеспечивает большой срок службы.
Размыкание и замыкание контактов медленно действующих регуляторов происходит в зависимости от скорости изгибания термобиметаллических пластин.
Такие регуляторы проще по конструкции, но из-за искрения контактов менее долговечны и создают помехи радиоприему.
