На участке Санкт-Петербург–Москва организация сети tetra s-300 производится по средствам первичной цифровой сети связи Санкт-Петербургского отделения Октябрьской железной дороги.
По схеме распределения трактов и каналов осуществляется взаимодействие оборудования базовых станций и коммутаторов, а так же дополнительного оборудования между собой.
Рис. 19. Схема распределения трактов и каналов на станциях
Условные обозначения

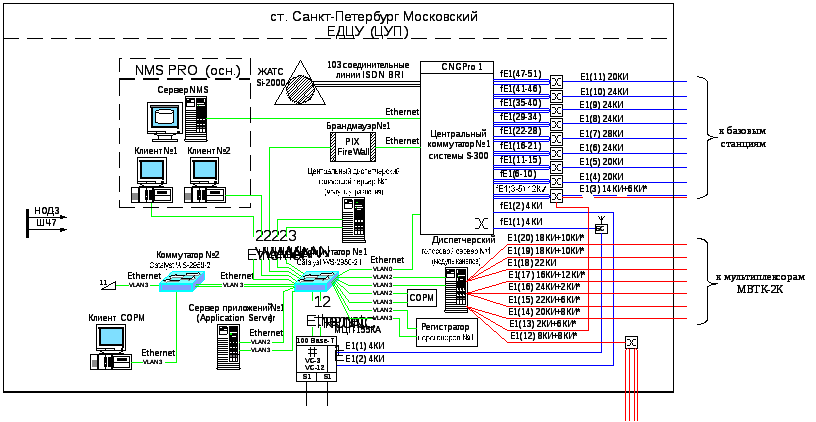

Рис. 20. Сетевое оборудование на Санкт-Петербургском узле Октябрьской железной дороги
Для обеспечения необходимой надёжности системы устанавливаются два коммутатора DTX-2000, из которых один основной (ИВЦ), а второй резервный (ЕДЦУ) в Санкт- Петербурге.
Оборудование базовых станций подключается через мультиплексоры ТЛС-31 первичной цифровой сети связи по кольцевой топологии к коммутаторам цифровой системы технологической радиосвязи (ЦСТР).
На станциях размещены пульты дежурных по станциям, связанные потоками основного цифрового канала (ОЦК) через оборудование выделения каналов МВТК-2К с мультиплексорами ТЛС-31 первичной цифровой сети.
Сетевое оборудование на линии и в Санкт-Петербургском узле выполняет следующие функции:
-
Мультиплексор СММ-155 формирует цифровой групповой поток 155,520 Мбит/с путем мультиплексирования до 63-х первичных цифровых потоков Е1.
-
Мультиплексор PDH ТЛС-31 формирует групповой третичный цифровой поток со скоростью 34 Мбит/с путем мультиплексирования 16-ти первичных цифровых потоков Е1.
-
Аппаратура МВТК-2К обеспечивает прием и передачу по медному или одномодовому и многомодовому волоконно-оптическим кабелям на длину волны 1550 нм и 1300 нм.
-
МЦП-155К представляет собой компактный мультиплексор 1-го уровня SDH нового поколения. Кроме традиционных потоков PDH, имеет возможность транспортирования и кросс-коммутации потоков LAN, таких как Ethernet 10 и 100.
2. Отдельные узлы оборудования s-300
2.1. Интерфейсные модули sni (Site Node Interface)
2.1.1. SNI V.35
Этот модуль позволяет физически соединить базовую станцию (BTS) с узлом коммутации (SCN) путем использования протокола V.35. Скорость работы этой линии связи может быть запрограммирована ступенчато: от 64 Кбит/с до 2 Мбит/с с шагом 64 Кбит/с. Сигнал синхронизации при использовании указанного модуля следует с той же запрограммированной скоростью, что и скорость для ширины полосы, необходимой для каждой из прикладных задач. Например, если желательно связать базовую станцию SBS (Site Base Station) и узел управления коммутацией SCN (Switching Control Node) при ширине полосы 25 кГц, указанные сигналы будут следовать через модуль со скоростью 256 Кбит/с. Этот модуль широко используется для подключения к радиорелейному или оптоволоконному оборудованию.
2.1.2. SNI G.70З/G.704
Модуль G.703/G704 – на физическом уровне линии связи является таким же, как и модуль доступа к ISDN. Можно задать конфигурацию для работы с каналами двух типов:
– тип Е1. Кадр 2 Мбит/с, подразделенный на 32 канала по 64 Кбит/с в каждом.
– тип Т1. Кадр 1,5 Мбит/с, подразделенный на 24 канала по 64 Кбит/с, такая конфигурация используется преимущественно в американских системах.
Скорость работы этой линии связи программируется с шагом в 64 кбит/с, позволяя достичь максимального значения в 2 Мбит/с. Сигнал синхронизации при использовании этого протокола всегда поступает со скоростью 2 Мбит/с, тем самым, количество задаваемых каналов выбирается в зависимости от ширины полосы требуемой для каждого из приложений. Этот модуль широко используется для подключения к радиорелейному или оптоволоконному оборудованию.
