31. Электромагнитные излучения. Защита.
Эл-мг. поля воздействуют на сердечно-сосудистую, нервную систему человека, особо опасны СВЧ. Вызывают головную боль, слабость, утомлённость, бессонницу, сонлив. 60кГц - 300МГц: эл-мг поля нормируются по электрической составляющей Е [В/м] и магнитной составляющей H [A/м].
300МГц – 30ГГц: нормируются плотностью потока энергии [Вт/м2] и создаваемой ей энергетической нагрузкой.
Независимо от времени воздействия эл-мг полей за рабочую смену, плотность потока
энергии должна быть <10 Вт/м2.
Методы защиты
1) экранирование источника
2) экранирование рабочего места
3) защита расстоянием
4) СИЗ (средства индивид. защиты)

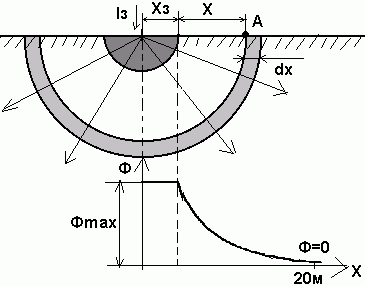

11. Растекание тока в земле от полусферического заземлителя.
1) ток стекает через одиночный заземлитель полусферической формы.
2) второй заземлитель находится на достаточно большом расстоянии. Поэтому линии тока вблизи заземлителя находятся направлены по радиусам от центра полусферы.
3) грунт изотропный => ток растекается равномерно.
Цель: определить φа.
[А/м] – плотность тока
- потенциал в А равен падению напряжения на участках от x до бесконечности.
dU – падение напряжения в элементарном слое dx.
dU=E*dx
E – напряженность электрического поля, В/м.
,
домножим на Xз/Хз, Хз – радиус заземлителя.
Rз- сопротивление заземлителя:
Если Х=Хз, тогда Фа=Фmax.
Если Х ->к бесконечности, то Фа -> к 0.
Зона растекания тока – та зона в области грунта, где потенциалы отличны от 0.
В зоне растекания тока человек может оказаться под напряжением шага или прикосновения.
9. Действие электрического тока на человека. Параметры, влияющие на поражение электрическим током. Действие электрического тока на человека
Термическое – нагрев тканей до 60-70 о С.
Механическое – разрыв мышечных тканей, сосудов, сухожилий и тд.
Биологическое – непроизвольное сокращение мышц в живом организме.
Электролитическое – разложение крови на заряженные частицы-ионы с изменением физико-химического состава крови.
Виды электротравм:
1)электрические ожоги.
2)механические травмы – в результате судорог: вывихи, разрывы мышц и тд.
3)электрические знаки – пятна серо-желтого цвета, которые появляются при соприкосновении с электрическим проводником. Со временем исчезают.
4)электрофтология – воспаление наружной оболочки глаза под воздействием УФ-излучения горящей дуги.
5)металлизация кожи – попадание в кожу частиц металла вследствие разбрызгивания его при горении дуги.
6)электрический удар – возбуждение нервной системы и мышц организма человека, проявляется от легкого испуга до смерти.
7) Клиническая смерть – нет внешних признаков жизни(сердцебиение, дыхание).
Параметры, влияющие на поражение электрическим током:
1) I, mA – сила тока.
|
Действие |
~ ток * |
= ток** |
|
Ощутимый |
0.5 – 1.5 |
5 – 7 |
|
Неотпускающий |
10 – 15 |
50 – 70 |
|
Фибриляцион. ток (остановка сердца) |
50 – 80 |
- |
|
Смертельный |
>=100 |
>=300 |
* f=50Гц, U=250В, время действия t=2с.
** U=250В, время действия t=2с.
2) Rh, Ом – сопрот-е человека (1…100 кОм)
300…500 Ом - внутренних органов.
Rh = 2*Rкожи у здорового человека.
p=105 – 106 Ом*м – удельное сопротивление верхнего слоя кожи. Rh = f(I, U, t)
В теоретических расчетах Rh=1000 Ом.
3) Род тока – переменный и постоянный.
0-250 – опаснее переменный.
250-500 – примерно одинаково.
500 и выше – опаснее постоянный.
4) f, Гц – частота тока
