Вопрос 51. Однофазный двигатель с экранированными полюсами. Устройство, принцип действия, основные характеристики.

Для создания пускового момента в асинхронных двигателях малой мощности применяют конструкцию с явно выраженными экранированными полюсами, на которых располагают однофазную обмотку. Полюсы имеют расщепленную на две части конструкцию, при этом на одну из частей каждого полюса надет короткозамкнутый виток (экран) в виде медного кольца. Ротор двигателя короткозамкнутый. При включении обмотки статора в сеть пульсирующий поток наводит в короткозамкнутом витке (экране) ток, препятствующий нарастанию магнитного потока и вызывающий фазовый сдвиг по­тока в этой части полюса. В результате потоки в обеих частях каждого полюса оказываются сдвинутыми по фазе относительно друг друга, что, в свою очередь, приводит к образо­ванию в двигателе вращающегося магнитного поля. Часто для улучшения пусковых и рабочих характеристик двигателя между полюсами помещают магнитные шунты в виде стальных пласти­нок, замыкающих края полюсных наконечников полюсов статора.

Асинхронные двигатели с экранированными полюсами нере­версивны — ротор всегда вращается в направлении от неэкрани­рованной части полюса к экранированной. Обычно эти двигатели изготовляют мощностью не более 100 Вт и применяют для привода устройств, не требующих большого пускового момента (элек­тропривод вентиляторов, электропроигрывателей и т. п.)

Недостатки: большие габариты, небольшой пусковой момент, малый коэффициент мощности, невысокий КПД, отсутствие реверса.

Вопрос 52. Трехфазный ад в режиме однофазного. Схемы включения, расчет и выбор конденсатора.

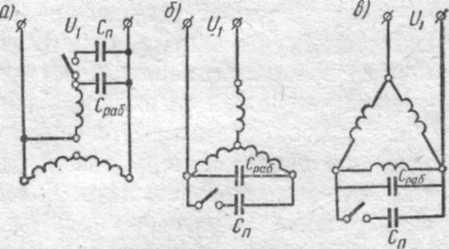

На практике иногда возникает необходимость применения трех­фазного асинхронного двигателя для работы от однофазной сети. В этом случае трехфазный двигатель используют как конденсаторный, включив его по одной из схем.

Величину рабочей емкости С_раб (мкФ) при промышленной часто­те (50 Гц) можно ориентировочно определить по одной из эмпири­ческих формул:

для схемы рис. а ... С_ра9 = 2700 1_{1 Н}ом/U₁ ном;

для схемы рис. б ... С_раб = 2800 I_{1 Н}ом/U ₁ном;

для схемы рис. в ... С_Раб = 4800 1_{1 Н}ом/U₁ ном;

При подборе рабочей емкости необходимо следить за тем, чтобы величина тока в обмотке статора при установившемся режиме работы с требуемой нагрузкой на валу не превышала номинального значения, указанного в паспорте двигателя. Если пуск двигателя осуществляет­ся вхолостую или с небольшой нагрузкой на валу, то пусковая емкость не требуется. Если же двигатель пускается в ход со значи­тельной нагрузкой на валу, то пусковая емкость С_пуск необходима. Величину этой емкости принимают С_пуск = (2,5 3) С_раб. В этом случае пусковой момент двигателя становится близким к номиналь­ному. При необходимости дальнейшего увеличения пускового момен­та емкость С_пуск следует увеличить до (6ч-8) С_раб.

При использовании трехфазного двигателя в однофазном конден­саторном режиме (рис. 23.7) его полезная мощность не превышает 70 — 80% номинальной мощности при его работе от трехфазной се­ти, а при однофазном режиме с отключением одной фазной обмотки (без ФЭ) полезная мощность двига­теля не превышает 60% от мощ­ности в трехфазном режиме.
