Вопрос 33. Трансформаторы для выпрямительных устройств. Назначение и особенности работы.

При использовании трансформаторов в выпрямителях в цепи их вторичных обмоток включают электрические вентили, пропускающие ток только в одном направлении.

Работа трансформатора совместно с вентильными устройствами имеет свои особенности:

1) форма кривых токов в обмотках несинусоидальная,

2) при некоторых схемах выпрямления имеет место дополнительное подмагничивание сердечника трансформатора,

Возникновение высших гармонических в кривых токов происходит по следующим причинам:

1) вентили, включенные в цепи отдельных фаз вторичной обмотки, пропускают ток только в течение части периода,

2) на стороне постоянного тока преобразователя обычно включают сглаживающий дроссель значительной индуктивности, при котором токи в обмотках трансформатора имеют форму, близкую к прямоугольной.

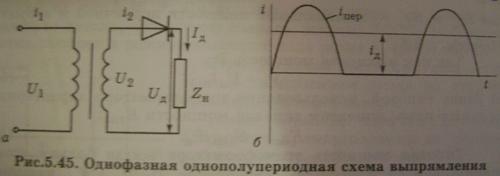

Высшие гармонические токов вызывают дополнительные потери в обмотках и магнитопроводе, поэтому во избежание перегрева вынуждены увеличивать габаритные размеры и массу трансформаторов в схемах выпрямления. Дополнительное подмагничивание сердечника трансформатора имеет место при использовании однополупериодных схем выпрямления.

Вопрос 34. Сварочные трансформаторы. Назначение, особенности, и виды конструкции. Принцип действия. Режимы работы.

Сварочные трансформаторы предназначены для ручной дуговой сварки, а так же резки и наплавки малоуглеродистых и низколегированных сталей покрытыми электродами на переменном токе.

Трансформатор для дуговой электросварки, обычно называемый сварочным трансформатором, представляет собой однофазный двухобмоточный понижающий трансформатор, преобразующий напряжение сети 220 или 380 В в напряжение 60-70 В, необходимое для надежного зажигания и устойчивого горения электрической дуги между металлическим электродом и свариваемыми деталями.

Специфика работы сварочного трансформатора состоит в прерывистом режиме его работы: зажиганию электрической дуги предшествует короткое замыкание вторичной цепи трансформатора, а обрыв дуги создает режим холостого хода. Номинальный режим работы трансформатора соответствует устойчивому горению электрической дуги.

Однофазный сварочный трансформатор обычно имеет стержневой магнитопровод, цилиндрические первичную и вторичную обмотки, каждая из которых состоит из двух одинаковых катушек. Электрическая энергия сети подается на первичную обмотку и преобразуется в ней в энергию магнитного потока, которая по магнитопроводу передается вторичной обмотке, где снова преобразуется в электрическую и подается на сварочную дугу. Число витков вторичной обмотки меньше, чем у первичной, следовательно, трансформатор понижает сетевое напряжение до необходимого при сварке.

В зависимости от электромагнитной схемы и способа регулирования различают следующие конструкции:

- Трансформаторы амплитудного регулирования с нормальным рассеянием

- Трансформаторы амплитудного регулирования с увеличенным рассеянием

- Трансформаторы фазового регулирования (тиристорные)
