Порядок расчета.
1). Первоначально определяем требуемое сопротивление теплопередаче по формуле:
==1,638 ((м2 0С)/ Вт).
2). Рассчитываем градусо-сутки отопительного периода (ГСОП):
=(0С cутки).
3). Величина сопротивления теплопередаче ограждения с учетом энергосбережения:
((м2 0С)/ Вт). [1,табл. 1б*]
4).Сравниваем и ((м2 0С)/ Вт) и принимаем для дальнейших расчетов большее ((м2 0С)/ Вт).
5).Определяем предварительную толщину утеплителя из минераловатной полужёсткой плиты по уравнению:
=
Принимаем =0,16м.
6). Уточняем общее фактическое сопротивление теплопередаче для всех слоев ограждения:==5,18((м2 0С)/ Вт).
Необходимо проверить условие: ≥; 5,18>3,6((м2 0С)/ Вт).
Конструкция стены: Кирпичная кладка, =1800 кг/м3, пенополистерол ПСБ, =40 кг/м3, цементно-песчаный раствор, =1800 кг/м3. Кладка с горизонтальной поэтажной диафрагмой из цементно-песчаного р-ра, армированного стальной сеткой, на гибких связях =6 мм через 600 мм.
1.6.2.Теплотехнический расчет покрытия.
Цель расчета: определение конструктивного решения чердачного перекрытия из условий обеспечения, требуемых теплозащитных качеств.
Исходные данные:
Многослойная конструкция:
- железобетон толщиной =0,16м, - коэффициент теплопроводности железобетона 2,04 Вт/(м2 0С);
- пароизоляция битумная мастика толщиной =0,003м, коэффициент теплопроводности =0,27 Вт/(м2 0С);
- коэффициент теплопроводности утепляющего слоя URSA П30, коэффициент теплопроводности =0,041 Вт/(м2 0С);
- 3 слоя рулонного материала толщиной =0,006м, коэффициент теплопроводности =0,17 Вт/(м2 0С);
Порядок расчета.
1). Задаемся конструкцией покрытия и определяем общее термическое :
==2,107 ((м2 0С)/ Вт).
2). По формуле рассчитываем градусо-сутки отопительного периода (ГСОП):
=(0С cутки).
3). Величина сопротивления теплопередаче покрытия с учетом энергосбережения:
((м2 0С)/ Вт). [1,табл. 1б*].
4).Сравниваем и ((м2 0С)/ Вт) и принимаем для дальнейших расчетов большее ((м2 0С)/ Вт).
5).Определяем предварительную толщину утеплителя из плит URSA по уравнению:
=
=
Принимаем =0,250м.
6). Уточняем общее фактическое сопротивление теплопередаче для всех слоев покрытия:
==5,192((м2 0С)/ Вт).
Необходимо проверить условие: ≥; 5,192>5,117((м2 0С)/ Вт).

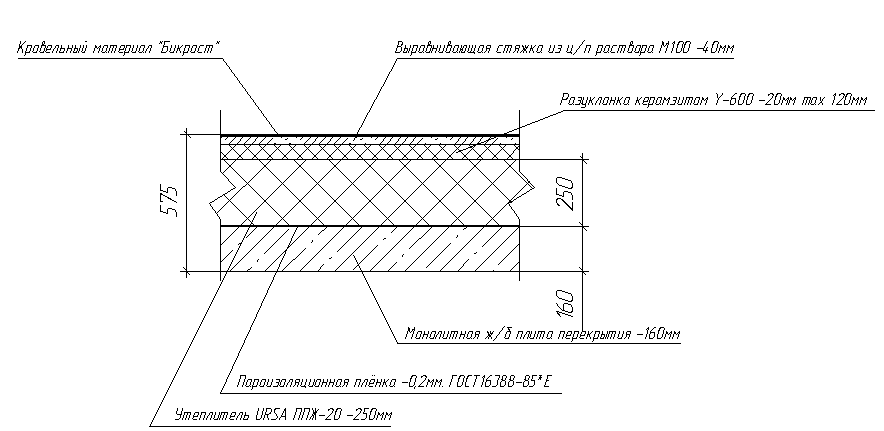

Рис. 1.6.3.1. Конструкция покрытия.
8.Приложения
а. ТЭП участка:
Объемно-планировочные показатели
Объемно-планировочные показатели жилого дома |
|
1. Строительный объем |
102865,6 м3 |
2. Площадь застройки |
2925,73 м2 |
3. Общая площадь |
21809,9 м2 |
Объемно-планировочные показатели магазина |
|
1. Строительный объем |
12083,6 м3 |
2. Площадь застройки |
2075,1 м2 |
3. Общая площадь |
1560,1 м2 |
б. Экспликация квартир:
