6. Противопожарные требования

В соответствии со СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»:

• Выход оборудован тамбуром;

• Ширина маршей лестничной клетки 1.2м. Ширина площадок не менее 1.2м.

• Высота эвакуационных выходов не менее 1,9 м, ширина не менее 0,8 м;

• Пути эвакуации освещены;

• В общих коридорах не размещено оборудование, выступающее из плоскости стен на высоте менее двух метров, газоходы, трубопроводы, встроенные шкафы;

• В полу на путях эвакуации отсутствуют перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах, учитывая высоту лестницы (более 45 см), предусмотрены ограждения с перилами;

• На путях эвакуации отсутствуют винтовые лестницы и забежные ступени, а также лестницы с различной шириной проступи и высотой ступени в пределах марша и лестничной клетки;

7.Теплотехнический расчёт ограждающих конструкций.

1.6.1. Теплотехнический расчёт наружных стен.

Цель расчета: выбор конструктивного решения наружных стен из условия обеспечения требуемых теплозащитных качеств.

1. Исходные данные:

   1. Назначение здания – Многоэтажный жилой дом.

   2. Район строительства – г. Омск.

Расчетная зимняя температура наружного воздуха –0С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92.

1.3. tн - расчетная температура наружного воздуха, -37 0С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92; [2-«Строит. климатология»-2.01.01-82]

4. Расчетная температура внутреннего воздуха

tв - расчётная температура внутреннего воздуха,20 0С, принимая по нормам проектирования соот­ветствующих зданий, (ГОСТ 12.1.005-88,таб. 1);

4. Расчетная относительная влажность внутреннего воздуха в=55 % (1, табл.1)

5. Влажностный режим помещения – нормальный (1, табл.1)

6. Зона влажности района строительства: (1, прил.1)

7. Условия эксплуатации ограждающих конструкций (1, прил. 2)

8. Конструктивное решение наружных стен принимается в соответствии с результатами расчета. Выбирать самостоятельно!

Возможные конструктивные решения наружных стен: а) колодцевая кладка из обыкновенного глиняного кирпича на цементно-песчаном растворе; б) кладка из обыкновенного глиняного кирпича на гибких связях;

2. Расчетные условия:

2.1. Приведенное сопротивление теплопередаче ограждающих конструкций R0пр в соответствии с пунктом 2.1. СниПа «Строительная теплотехника» следует принимать не менее требуемых значений R0тр, определяемых (из значений) исходя из санитарно-гигиенических и комфортных условий и условий энергосбережения.

R0пр  R0тр сг, R0пр  R0тр эн.

2.2. Выпадение конденсата на внутренние поверхности ограждающих конструкций не допускается.

3. Определение требуемого сопротивления теплопередаче, исходя из санитарно-гигиенических и комфортных условий. При выполнении теплотехнического расчета для зимних условий, прежде всего, необходимо убе­диться, что конструктивное решение проектируемого ограждения позволяет обеспечить необходимые санитарно-гигиенические и комфортные условия микроклимата.

Для этого требуемое сопротивление теплопередаче, (м2 0С)/ Вт, определяют по формуле:

[1- «Теплотехника» II-3-79**,формула 1]

n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху; n= 1; [1,табл.3*]

Δ tн – нормированная температура перепада между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции; Δ tн =40С; [1,табл.2*]

αв – коэффициент теплопередачи внутренней поверхности ограждающей конструкций; αв =8,7 Вт/(м2 0С). [1,табл.4*]

4. Определение требуемого сопротивления теплопередаче из условия энергосбережения R0тр эн в соответствии с 2.1* СНиПа «Строительная теплотехника» определяется как для вновь строящихся зданий высотой до 3х этажей со стенами из мелкоштучных материалов, в зависимости от значения ГСОП.

Градусо-сутки, 0Ссут, отопительного периода (ГСОП) следует определять по формуле:

[1,формула 1а]

где tв - расчётная температура внутреннего воздуха,20 0С, принимая по нормам проектирования соот­ветствующих зданий, (ГОСТ 12.1.005-88,таб. 1);

tот.пер.-средняя температура отапливаемого периода; tоп = -8,4 0С. [2, табл. 1]

zоп -продолжительность отапливаемого периода; zоп = 221 суток. [2, табл. 1]

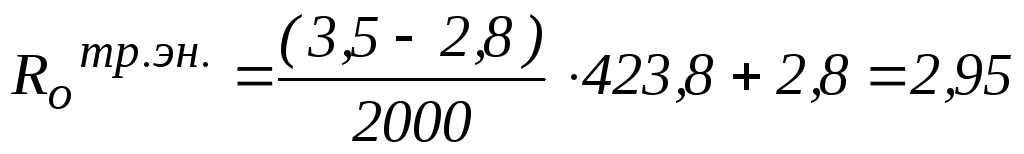

Пример:

ГСОП R0тр эн

2000 2,8

4000. 3,5

5. Выбор конструктивного решения наружных стен.

1. Однородные стены: max толщина 640(770) мм

[2]

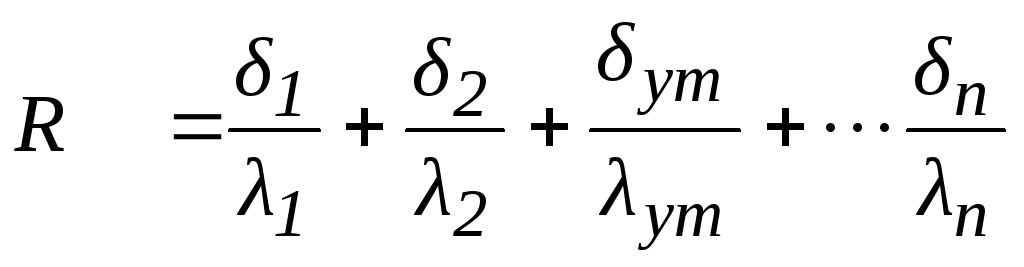

где R – термическое сопротивление конструкции,

Далее определяем предварительную толщину слоя утеплителя по формуле:

,[ф. 2]

где δ - толщины отдельных слоев ограждающей конструкции,

-кирпичная стена толщиной - м;

- кирпичная стена толщиной - м;

-коэффициент теплопроводности отдельных слоев ограждающих конструкций, Вт/(м2 0С); принимаемые по (1, прил.3*) в соответствии с условиями эксплуатации ограждающих конструкций (А или Б)

- коэффициент теплопроводности кирпича 2,04 Вт/(м2 0С); [1,прил. 3*]

- коэффициент теплопроводности Вт/(м2 0С); [1,прил. 3*]

- коэффициент теплопроводности минераловатной полужёсткой плиты

=250; =0,11 Вт/(м2 0С); [1,прил. 3*]

αн – коэффициент теплопередачи наружной поверхности ограждающей конструкции,23 Вт/(м2 0С); [1табл. 6*]

Определяем приведенное сопротивление теплопередаче ограждающих конструкций, соответствующее высоким теплозащитным свойствам R0пр, (м2 0С)/ Вт в зависимости от полученного значения ГСОП и типа здания или помещения.

Вычисленное значение должно быть скорректировано в соответствии с требованиями унифика­ции конструкции ограждений. Для наружных стеновых панелей 0,20;0.25;0.30;0.50.

После выбора общей толщины конструкции ,м, и толщины утеплителя ,м, уточняем фактиче­ское общее сопротивление теплопередаче ,(м2 0С)/ Вт, для всех слоев ограждения по формуле:

Проверяем условие:

≥

Если условие не выполняется, то целесообразно выбрать строительные материал с меньшим коэффициентом теплопроводности , Вт/(м2 0С), или можно увеличить толщину утеплителя.
