Устройство и принцип действия генератора постоянного тока.

Принцип действия машины постоянного тока

Машина постоянного тока — электрическая машина, предназначенная для преобразования механической энергии в электрическую постоянного тока (генератор) или для обратного преобразования (двигатель). Машина постоянного тока обратима.

Машина постоянного тока образуется из синхронной обращённой конструкции, если её якорь снабдить коллектором, который в генераторном режиме играет роль выпрямителя, а в двигательном — преобразователя частоты. Благодаря наличию коллектора по обмотке якоря проходит переменный ток, а во внешней цепи, связанной с якорем, — постоянный.

Электрическая машина постоянного тока состоит из двух основных частей: неподвижной части (индуктора) и вращающейся части (якоря с барабанной обмоткой). На рис. 1 изображена конструктивная схема машины постоянного тока.

Индуктор состоит из станины 1 цилиндрической формы, изготовленной из ферромагнитного материала, и полюсов с обмоткой возбуждения 2, закрепленных на станине. Обмотка возбуждения создает основной магнитный поток.

Магнитный поток может создаваться постоянными магнитами, укрепленными на станине.

Якорь состоит из следующих элементов: сердечника 3, обмотки 4, уложенной в пазы сердечника, коллектора 5.

Рис. 1. Сердечник якоря для уменьшения потерь на вихревые точки набирается из изолированных друг от друга листов электротехнической стали.

Устройство простейшей машины

На рис. 1.1 представлена простейшая машина постоянного тока, а на рис. 1.2 дано схематическое изображение этой машины в осевом направлении. Неподвижная часть машины, называемая индуктором, состоит из полюсов и круглого стального ярма, к которому прикрепляются полюсы. Назначением индуктора является создание в машине основного магнитного потока. Индуктор изображенной на рис. 1-1 простейшей машины имеет два полюса / (ярмо индуктора на рис. 1-1 не показано).

Вращающаяся часть машины состоит из укрепленных на валу цилиндрического якоря 2 и коллектора. 3. Якорь состоит из сердечника, набранного из листов электротехнической стали, и обмотки, укрепленной на сердечнике якоря. Обмотка якоря в показанной на рис. 1-1 и 1-2 простейшей машине имеет один виток. Концы витка соединены с изолированными от вала медными пластинами коллектора, число которых в рассматриваемом случае равно двум. На коллектор налегают две неподвижные щетки 4, с помощью которых обмотка якоря соединяется с внешней цепью.

Основной магнитный поток в нормальных машинах постоянного тока создается обмоткой возбуждения, которая расположена на сердечниках полюсов и питается постоянным током. Магнитный поток проходит от северного полюса N через якорь к южному полюсу S и от него через ярмо снова к северному полюсу. Сердечники полюсов и ярмо также изготовляются из ферромагнитных материалов.

Режим генератора. Рассмотрим сначала работу машины в режиме генератора.

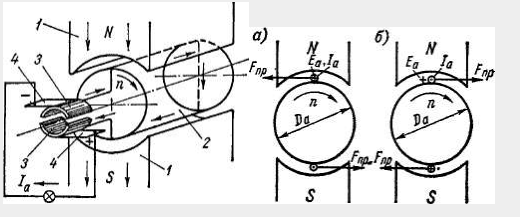

Рис. 1-1. Простейшая машина постоянного тока

Рис. 1-2. Работа простейшей машины постоянного тока в режиме генератора (а) и двигателя (б)

Предположим, что якорь машины (рис. 1-1 и 1-2, а) приводится во вращение по часовой стрелке. Тогда в проводниках обмотки якоря индуктируется э. д. с, направление которой может быть определено по правилу правой руки (рис. 1-3, а) и показано на рис. 1-1 и 1-2, а. Поскольку поток полюсов предполагается неизменным, то эта э. д. с. индуктируется только вследствие вращения якоря и называется э. д. с. вращения. Величина индуктируемой в проводнике обмотки якоря э. д. с.

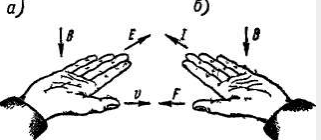

Рис. 1-3. Правила правой (а) и левой (б) руки

enp = Blv,

где В — величина магнитной индукции в воздушном зазоре между полюсом и якорем в месте расположения проводника; / — активная длина проводника, т. е. та длина, на протяжении которой он расположен в магнитном поле; v — линейная скорость движения проводника.

В обоих проводниках вследствие симметрии индуктируются одинаковые э. д. с, которые по контуру витка складываются, и поэтому полная э. д. с. якоря рассматриваемой машины

Э. д. с. Еа является переменной, так как проводники обмотки якоря проходят попеременно под северным и южным полюсами, в результате чего направление э. д. с. в проводниках меняется. По форме кривая э. д. с. проводника в зависимости от времени t повторяет кривую распределения индукции В вдоль воздушного зазора (рис. 1-4, а).

Частота э. д. с. / в двухполюсной машине равна скорости вращения якоря п, выраженной й оборотах в секунду:

f = n,

а в общем случае, когда машина имеет р пар полюсов с чередующейся полярностью,

Если обмотка якоря с помощью щеток замкнута через внешнюю цепь, то в этой цепи, а также в обмотке якоря возникает ток 1а. В обмотке якоря этот ток будет переменным, и кривая его по форме аналогична кривой э. д. с. (рис. 1-4, а). Однако во внешней цепи направление тока будет постоянным, что объясняется действием коллектора. Действительно, при повороте якоря и коллектора (рис. 1-1) на 90° и изменении направления э. д. с. в проводниках одновременно происходит также смена коллекторных пластин под щетками. Вследствие этого под верхней щеткой всегда будет находиться пластина, соединенная с проводником, расположенным под северным полюсом, а под нижней щеткой — пластина, соединенная с проводником, расположенным под южным полюсом. В результате этого полярность щеток и направление тока во внешней цепи остаются неизменными. Таким образом, в генераторе коллектор является механическим выпрямителем, который преобразовывает переменный ток обмотки якоря в постоянный ток во внешней цепи.

Изменив знак второго полупериода кривой на рис. 1-4, а, получим форму кривой тока и напряжения внешней цепи (рис. 1-4, б). Образуемый во внешней цепи пульсирующий по величине ток малопригоден для практических целей.

Рис. 1-4. Кривые э. д. с. и тока простейшей машины в якоре (а) и во внешней цепи (б)

Для получения практически свободных от пульсаций тока и напряжения применяют более сложные по устройству обмотку якоря и коллектор (см. гл. 3). Однако основные свойства машины постоянного тока могут быть установлены на примере рассматриваемой здесь простейшей машины. Напряжение постоянного тока на зажимах якоря генератора будет меньше Еа на величину падения напряжения в сопротивлении обмотки якоря га:

Ua = Ea-lara. (1-3)

Проводники обмотки якоря с током 1а находятся в магнитном поле, и поэтому на них будут действовать электромагнитные силы (рис. 1-2, а)

Fnp = BlIa, (1-4)

направление которых определяется по правилу левой руки (рис. 1-3, б). Эти силы создают механический вращающий момент М9м, который называется электромагнитным моментом и на рис. 1-2, а равен

Md» = FapDa = BlDaIa, (1-5)

где Da — диаметр якоря. Как видно из рис. 1-2, а, в режиме генератора этот момент действует против направления вращения якоря и является тормозящим.
