8. Расчет эл. Нагрузок группы приемников, работающих согласовано
Для группы электроприемников, работающих в регулярном режиме согласованно друг с другом, составляют графики нагрузки за расчетной максимально загруженный технологический цикл и определяют максимумы этих графиков при заданных (10 мин, 15 мин, 30 мин, 1ч) интервалах усреднения.
где К3i – коэффициент загрузки.
Если сечение кабеля выше 10 мм2, а токи превышают 50 А, то усредняют за 30 мин.
9. Расчет эл. Нагрузок группы приемников, работающих в перем. Режиме
Часто группа электроприемников работают в переменном режиме независимо от других (металлообрабатывающие станки механических цехов). Здесь расчетной должна считаться наиболее вероятная, максимальная, усредненная за определенный интервалы времени нагрузка за наиболее нагруженную схему (интервал 30 мин).
Если число приемников в такой группе велико, то несовпадение во времени колебаний нагрузок практически сглаживаются.

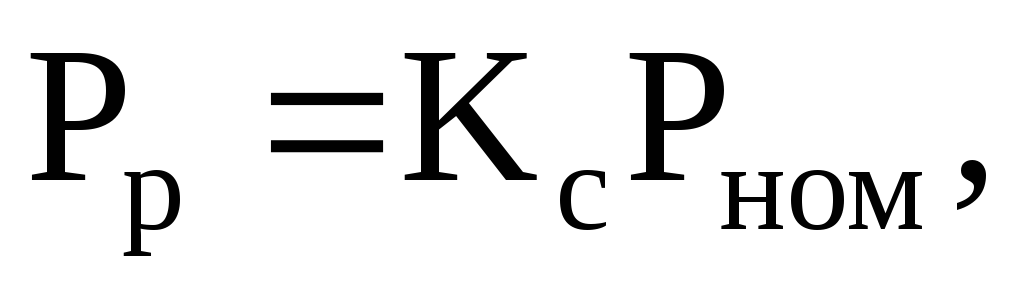

где Кс – коэффициент спроса; Кс=0,15…0,95;
где Ки – коэффициент использования (справочник);
Км – коэффициент максимума.
где nэ – эффективное число электроприемников.
10. Эффективное число электроприемников
Эффективным (приведенным) числом электроприемников называют число однородных по режиму работы электроприемников одинаковой мощности, которое дает то же значение расчетного максимума, что и группа электроприемников, различных по мощности и режиму работы. Если число приемников в группе велико, то несовпадение во времени колебаний нагрузок практически сглаживаются.
где Кс – коэффициент спроса; Кс=0,15…0,95;
где Ки – коэффициент использования (справочник);
Км – коэффициент максимума.
где nэ – эффективное число электроприемников.
Например, для группы состоящий из двигателей с номинальными мощностями 1,5,10,100,200,300 кВт:
11. Пусковая и толчковая мощность
Учитывая небольшую длительность пусковых переходных процессов в некоторой группе двигателей можно считать вероятным запуск одного из них.
Толчковую, активную и реактивную мощности определяют по суммам пусковой мощности наибольшего и расчетной мощности всех остальных.

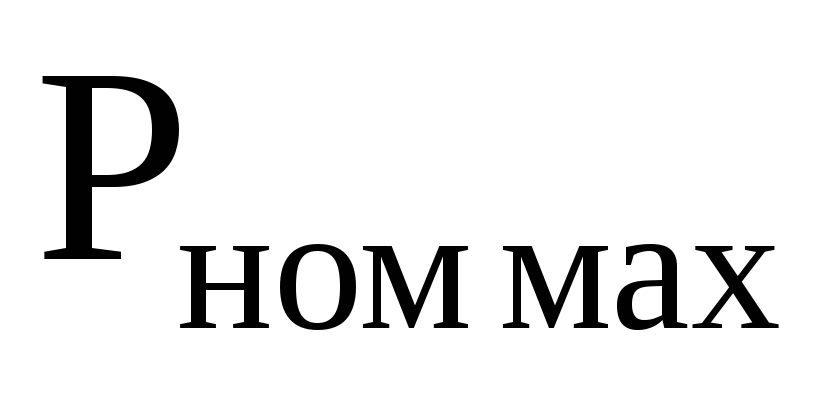

где – номинальная мощность наибольшего двигателя;
– установленная мощность группы;
– пусковая мощность наибольшего двигателя.
Большие толчковые нагрузки возникают при одновременном самозапуске двигателей при появлении напряжения после кратковременного перерыва
.
12. Классификация электрических сетей
Сети по напряжению делятся на сети сверхвысокого напряжения ; высокого напряжения ; низкого напряжения .
По конфигурации сети делятся на замкнутые и разомкнутые.
По выполняемым функциям делятся на:
1. Системообразующие. Это сети от 330–1150 кВ, осуществляют функцию формирования объединенных энергосистем, объединяя мощные электростанции и обеспечивая их функционирование как единого объекта. Режимом энергосистемного управления управляют диспетчерские системы управления.
2. Питающие. Эти сети предназначены для передачи электроэнергии от системообразующих сетей к центрам питания распределительных сетей. Питающие сети как правило замкнутые. Районная подстанция является центром питания для распределительных сетей, имеет высшее напряжение 110–220 кВ, низшее напряжение 6–35 кВ.
3. Распределительные. Они предназначены для передачи электроэнергии на небольшие расстояния от шин низшего напряжения районной подстанции к промышленным, городским, сельским потребителям. Такие сети работают в разомкнутом режиме. Различают распределительные сети высокого (свыше 1 кВ) и низшего напряжения (ниже 1 кВ). Ранее такие сети напряжением 35 кВ и ниже. Сейчас преобладает 110 кВ. В распределительных сетях низшего напряжения распространение напряжение в 10 кВ, реже 6 кВ, а из напряжений меньше 1 кВ получило распространение напряжение 380 В.
