42. Расчетные условия кз
Расчету тока КЗ должен предшествовать анализ схемы электрической цепи и определение наиболее тяжелых, но достаточно вероятных расчетных условий. Эти условия находят отражение в расчетной схеме. Она представляет собой однолинейную схему электрических сетей с аппаратами и проводниками, подлежащих выбору и проверке по условиям КЗ, а так же устройствами релейной защиты, для которых рассчитываются уставки срабатывания и проверяется чувствительность.

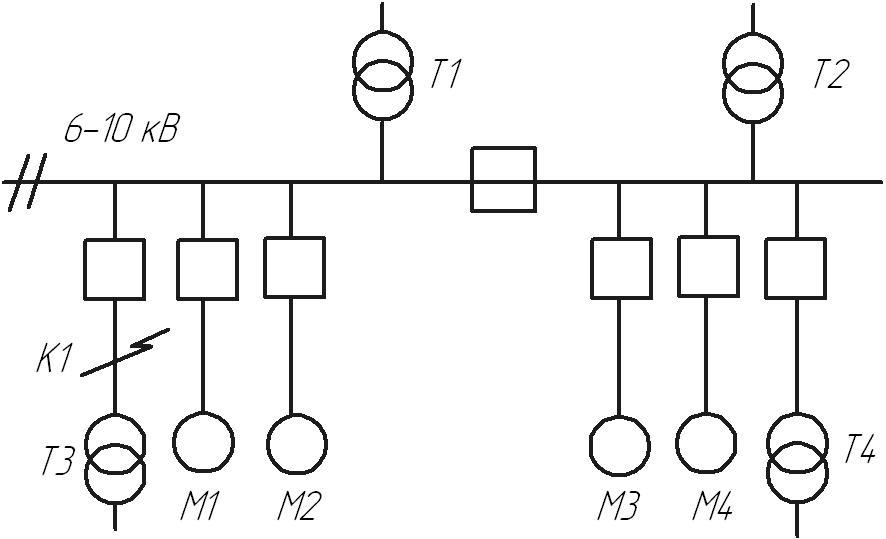

1. При выборе и проверке выключателей нереактированных линий 6…35 кВ, отходящих от сборных шин распределительных устройств (РУ) расчетным режимом является КЗ за выключателем пассивного элемента (элемента не генерирующего тока КЗ). Остальные выключатели по условиям КЗ не выбираются и не проверяются, т.к. они находятся в более легких условиях (через них не протекает ток подпитки). При отсутствии пассивных элементов среди отходящих нереакт. линий расчетным является КЗ за выключателем линии к наименьшему по мощности двигателю.
2. При выборе и проверке выключателей реактированных линий независимо от того с какой стороны реактора, до реактора или после него установлены расчетным считается КЗ за реактором (рис. слева).
3. Проверка термической стойкости пучка, состоящего из двух или более параллельно включенных кабелей производится по току КЗ непосредственно за пучком (рис. справа).
Выбор расчетных условий КЗ при решении задач релейной защиты зависит от того, в каких целях производится расчет для проверки чувствительности или для выбора параметров срабатывания.
В первом случае за расчетные условия принимаются наименьшие значения токов КЗ в месте установки защиты, которые получается при минимальном режиме системы, наибольшем количестве последовательно включенных элементов между генератором и точкой КЗ.
Например, для токопровода LR чувствительность защиты головного выключателя 1 определяется при двухфазном КЗ в конце токопровода в минимальном режиме работы энергосистемы GS в максимальном количестве двигателей MG, подключенных к шинам РП.
43. Допущения при расчете токов кз
1) все источники, участвующие в питании рассматриваемой точки КЗ работают одновременно и с номинальной нагрузкой;
2) все синхронные генераторы и компенсаторы имеют автоматические регуляторы напряжения и устройства быстродействующей форсировки возбуждения;
3) расчетные напряжения при расчете максимально возможного тока КЗ принимают на 5% выше номинального напряжения сети, а при расчете минимально возможного тока КЗ – равным номинальному напряжению;
4) сопротивление места КЗ считают равным нулю (КЗ металлическое).
44. Расчет тока трехфазного кз
1. Определение начального действующего значения периодической составляющей тока КЗ
r, x – суммарные значения активного и реактивного сопротивлений до точки КЗ. Если r<0,3x, то активным сопротивлением пренебрегают. В сетях до 1 кВ учет акт. сопротивления обязателен.
– сверхпереходная эдс двигателя
– сверхпереходное сопротивление двигателя
2. Определение апериодической составляющей тока КЗ
Начальное действующее значение апериодической составляющей тока принимают равным начальному значению периодической составляющей тока КЗ
– амплитудное значение.
– мгновенное значение; – постоянная времени затухания
3. Определение ударного тока КЗ
Считается, что ток КЗ достигает своего ударного значения спустя 0,01с от момента КЗ.
