Министерство образования Российской Федерации
Новосибирский государственный техниЧеский университет
53 № 2686
Ф503
ФИЗИКА
МАГНИТНОЕ ПОЛЕ.
Магнитные явления
Задания для семинарских занятий по физике
для слушателей подготовительного отделения
HОВОСИБИРСК
2004
УДК 537.8 (07)
Ф503
Составитель: ассист. Н. В. Бакулова
Рецензент: доц. В. Ф. Ким
Работа подготовлена кафедрой
прикладной и теоретической физики
© Hовосибиpский госудаpственный
технический унивеpситет, 2004
Вариант 1
-
В некоторой системе отсчета электрические заряды q1 и q2 неподвижны. Наблюдатель А находится в покое, а наблюдатель В движется с постоянной скоростью. Одинакова ли по величине сила взаимодействия зарядов с точки зрения каждого из наблюдателей?
-
В магнитное поле внесены четыре провода с силами тока, направления которых указаны на рис. 1. Каково направление силы, действующей на каждый проводник со стороны магнитного поля?
Рис. 1
-
Определите момент пары сил, действующих на рамку, по которой течет ток, если длина рамки 20 см, ширина 10 см, сила тока 5А, а магнитная индукция поля 0,2 Тл.
-
Изобразите в точке О вектор магнитной индукции поля, создаваемого парой несоприкасающихся проводов с токами I1 и I2.
-
Сила тока в горизонтально расположенном проводнике длиной 40 см и массой 8 г равна 20 А. Найдите индукцию магнитного поля, в которое нужно поместить проводник, чтобы сила тяжести уравновесилась силой Ампера. (Сопроводите решение задачи пояснительным рисунком.)
-
Пылинка с зарядом в 10 мкКл и массой 4 мг влетает в однородное магнитное поле и движется по окружности. Определить период обращения пылинки по окружности, если модуль индукции равен 8 Тл. (Сопроводите решение задачи пояснительным рисунком.)
-

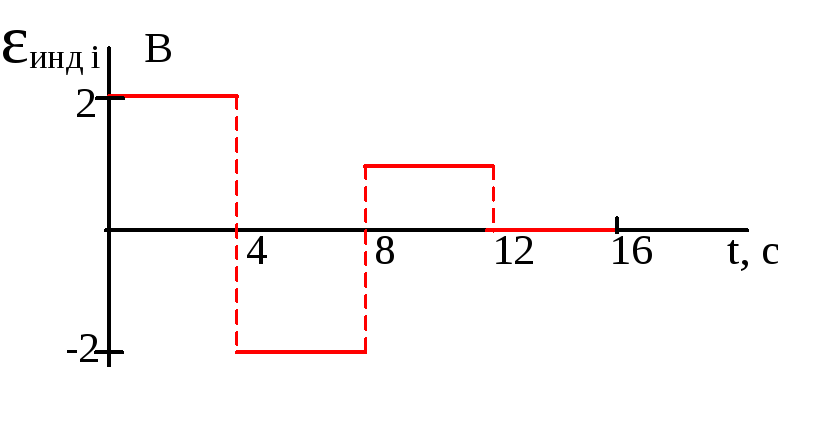

Задан график εинд i (t). Постройте график зависимости Φi (t).
-
По заданному графику зависимости Iсамоинд i (t) постройте графики зависимости εсам i (t), Φi (t), Wмаг i (t), если индуктивность контура L=10–2Гн.
-
В катушке сопротивлением 5 Ом течет ток 17 А. Индуктивность катушки 50 мГн. Каким будет напряжение на зажимах катушки, если ток в ней равномерно возрастает со скоростью 1000 А/с?
-
Определите направление индукционного тока в проводнике CD при замыкании ключа К?
-
Два проводника параллельны друг другу и лежат в одной плоскости. По проводникам протекают токи I1=10 A и I2=20 A. Расстояние между проводниками 6 см. Определите индукцию магнитного поля в точке А (рис. 2), лежащей между проводниками на расстоянии 2 см от первого проводника.
Рис. 2
-
По двум параллельным проводникам, лежащим в одной плоскости, протекают одинаковые токи I1= I2=10 A. Длина каждого из проводников 2 см, а расстояние между ними равно 3 см. С какой силой взаимодействуют проводники? (Сопроводите решение задачи пояснительным рисунком.)
-
Изолированный электрический полюс можно получить, разделив электрический диполь пополам. Можно ли аналогичным образом получить изолированный магнитный полюс?
-
Два бесконечно длинных прямолинейных проводника с токами I1 и I2 действуют на третий проводник с током I3 (I1= I2=I3). Вектор результирующей силы F изображен на рисунке. Укажите на рисунке направление токов I1 и I2.
-
Катушку с током вставляют в кольцо, как показано на рисунке. Укажите направление индукционного тока.
