.docАнализ и синтез двухконтурной системы автоматического управления двигателем постоянного тока с независимым возбуждением.
-
Выбор электродвигателя.
Выбираем электродвигатель типа 2ПН250МУХЛ 4. [1
Таблица 1.
Р; кВт |
U; В |
n; об/мин |
n; об/мин |
ף ; % |
R; Ом |
R; Ом |
R; Ом |
53 |
440 |
1700 |
2800 |
87 |
0,059 |
0,026 |
20,2 |
Принимаем 3-х фазную мостовую схему выпрямления, которая обладает малыми потерями мощности.
Кu = 0.427 Ks = 0.817 Ki = 1.05
2.По номинальной мощности двигателя выбираем тиристорное оборудование серии ТЕ. [2]
Таблица 2.
Напряжение сети; В |
Выходные параметры |
|||
Номинальный выпрямленный ток; Iном, А |
Максимальный выпрямленный ток; Iмах, А |
Номинальное выпрямленное напряжение; Uном, В |
Номинальная мощность; P, кВт |
|
440 |
160 |
360 |
460 |
73,6 |
Проверяем параметры выбранного тиристорного преобразователя:
Номинальный ток двигателя:
Iном = ==138,45
Pном т.п.> Pн.д.
Рном о>Рном.д
Выбранный тиристорный преобразователь удовлетворяет условиям проверки.
3.Выбор силового трансформатора: [2]
Таблица 3.
S; кВА |
U1; В |
U2; В |
Uн; В |
Iн; А |
I2; А |
Px;Вт: Ix;% |
Pk;Вт: Ik;% |
63 |
380 |
205 |
230 |
200 |
164 |
330 ; 6 |
1900; 5,5 |
Проверяем выбранный трансформатор по току:
I2ф.н.>I2ф.р
где, I2ф.р – расчётное значение фазного тока во вторичной обмотке трансформатора.
I2ф.н – номинальный ток фазы вторичной обмотки трансформатора.
I2ф.р. = (1,05 – 1,09) Кi Iн
I2ф.р. =1,06· 1,05∙ 138,45 = 154,09 А
где, Iн – номинальный ток двигателя
Кi – коэффициент по току схемы выпрямления
I2ф.н. =164А> I2ф.р. =154,09А
4.Выбираем тахогенератор постоянного тока. [2]
Таблица 4.
Тип |
Чувствительность; В/ (об/мин) |
Максимальная скорость: об/мин |
СЛ – 161 |
0,021 |
3500 |
Выбираем стандартную схему управления с последовательной коррекцией:
Контур тока: регулятор тока (РТ), тиристорный преобразователь (ТП), якорь двигателя (Я), датчик тока (ДТ).
Контур скорости: механическая часть двигателя (М), датчик скорости (ДС), регулятор скорости (РС).
5.Синтез математической модели двигателя.
Уравнения электрического равновесия якорной цепи:
Uв = iв∙ RВ + Lв (diв/dt) (1)
М = СФiя (2)
eя = CФώ (3)
Uя = eя + iя ∙Rя + Lя (diя /dt) (4)
Принимаем Ф = const и Uв = const, при этом уравнением (1) можно пренебречь.
Тэ = Lя/ Rя
Тм = (J∙Rя∑ / (КФ)2)
где, Тэ – электромагнитная постоянная времени цепи якоря;
Тм- электромеханическая постоянная времени.
Тогда,
Uя = Rя(1+Тэ∙p)∙iя+CФώ
М = СФiя
Кд = 1/ КФ
Составляем структурную схему:
6.Рассчитаем постоянные структурной схемы:
Пульсации выпрямленного напряжения оказывают неблагоприятное влияние на работу двигателя.
Ограничение пульсаций выпрямленного напряжения осуществляется якорной цепью и включением в цепь якоря сглаживающего реактора.
При этом необходимая индуктивность якорной цепи равна: [2]
Lян≥
где, U- действующее значение первой гармоники пульсаций на выходе выпрямителя;
m- число пульсаций выпрямленного напряжения за период;
m = 6 – для 3-х фазной мостовой схемы выпрямления;
f = 50 Гц – частота сети;
Imin – минимальный ток двигателя.
U =
где, Кп(1) – коэффициент пульсации первой гармоники;
U(0) – выпрямленное напряжение;
U =
Imin = (0.03÷0.05)Iном = 0,04·138,45 = 5,538 А
Получаем:
Lян = Гн = 2,5мГн
Рассчитаем индуктивность якорной цепи и цепи выпрямления:
Lя∑ = Lя + Lтр + Lр
где, Lя – индуктивность якоря;
Lтр – индуктивность трансформатора;
Lр – индуктивность сглаживающего реактора.
Lя = К
рад/сек
где, ώн – номинальная угловая скорость;
р- число пар полюсов;
К = 0,5
Lя =Гн
Индуктивность фазы трансформатора:
Lтр =
где, Хтр – индуктивное сопротивление обмотки трансформатора.
Хтр =
где, Uk- напряжение короткого замыкания трансформатора;
U1фн – номинальное фазное напряжение первичной обмотки трансформатора;
I1ном – номинальный ток первичной обмотки трансформатора:
U1ф.ном = В
I1ном =А
где: E2фном = 1,33 Кu Uном = 1,33 0,427 460 = 261,24 В
Хтр = Ом
Lтр = Гн
Lтр следует увеличить в 2 раза, так как I0 одновременно проходит по вторичным обмоткам:
Lтр = 2·0,00066 = 0,00132 Гн
Lя∑ = 0,0045 + 0,00132 = 0,00582 Гн
Lя∑ > Lян ( 0,00582 > 0,0025), сглаживающий реактор не выбирается.
Рассчитаем активное сопротивление цепи выпрямленного тока ТП – Д:
Rя∑ = 1,24(Rя + Rдп) + Rкаб + Rщ + Rтр +
где, Rя и Rдп – сопротивление якоря и дополнительных полюсов;
Rкаб – сопротивление кабеля;
Rкаб = 0.05· (Rя + Rдп) = 0.05·(0.059+ 0.026) = 0.00425 Ом
Rтр = Ом
где, Rтр – сопротивление трансформатора;
Pk – мощность короткого замыкания трансформатора;
I2 – номинальный ток вторичной обмотки трансформатора;
Для 3-х фазной мостовой схемы выпрямления Rтр необходимо увеличить в 2 раза.
Rтр = 2·0,024 = 0,048 Ом
- падение напряжения на щеточном контакте
Rя∑ = 1,24·(0,059 +0,026) + 0,00425 + 0,014 + 0,048 + Ом
Электромагнитная постоянная:
Тэ = сек
Электромеханическая постоянная:
Тм = Jн·Rя∑ ·Кд2
где, Jн – результирующий момент инерции электропривода на валу электродвигателя;
Кд – передаточный коэффициент двигателя, показывает на сколько изменится скорость вращения якоря при изменении напряжения на единицу.
Кд =
∆Uщ = 2В – падение напряжения на щёточном контакте.
Кд =
Тм = 1,05·0,27·0,422 = 0,05 сек
Передаточные функции контуров:
W(p) =
W(p) =
Синтез математической модели тиристорного преобразователя.
Входным сигналом ТП является напряжение управления (Uу).
Выходным сигналом является ЭДС преобразователя.
Передаточную функцию принимаем равной:
Wтп(р) =
где, Кп – коэффициент передачи тиристорного преобразователя, зависит от формы напряжения управления.
При синусоидальном управляющем сигнале:
Кп =
Е2фн = 261.24 В – номинальная фазная ЭДС на входе двигателя;
Uу – управляющее напряжение СНФУ, принимаем стандартное значение Uу = 8 В.
Кп =
Постоянную времени принимаем равной: Тп = 0,01 сек.
Следовательно:
Wтп(p) =
В токовом контуре необходимым элементом является датчик тока. Он служит для преобразования тока якоря в пропорциональное ему напряжение, соответствующее уровню стандартного напряжения Uст.
Кдт =
Iном – номинальный ток шунта, должен быть равен Iном двигателя. Iном.д. = 138,45 А
Ближайшее номинальное значение 150 А.
Uст соответствует Uу = 8 В.
Кдт =
В контуре управления скоростью вращения двигателя находится датчик скорости. В качестве этих элементов используются датчики ЭДС, тахомосты и тахогенераторы постоянного и переменного тока со сглаживающим фильтром:
Кдс =
где, Кдс – коэффициент датчика скорости (коэффициент обратной связи по скорости);
ώmax – максимальная скорость вращения.
ώmax = рад/ сек
Кдс =
По динамическим свойствам датчики тока и скорости эквивалентны апериодическому звену первого порядка. Инерционностью этих элементов можно пренебречь и считать,что :
Wдт(р) = Кдт
Wдс(р) = Кдс
КФ =
7.Частотные характеристики системы ТП-Д.

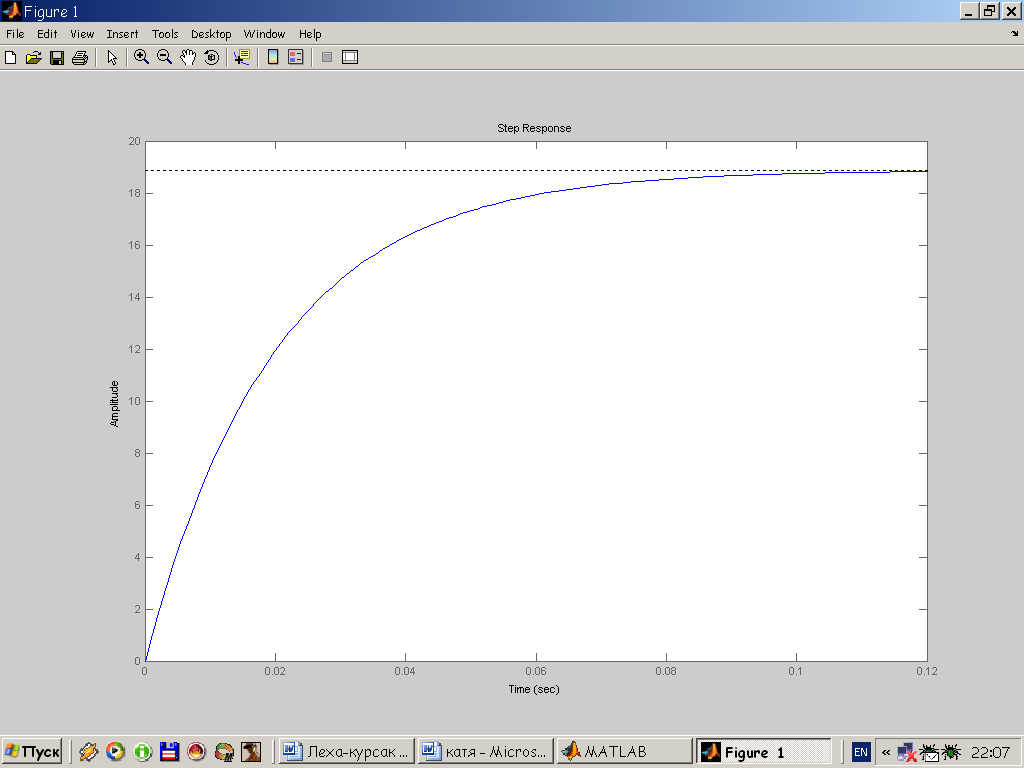

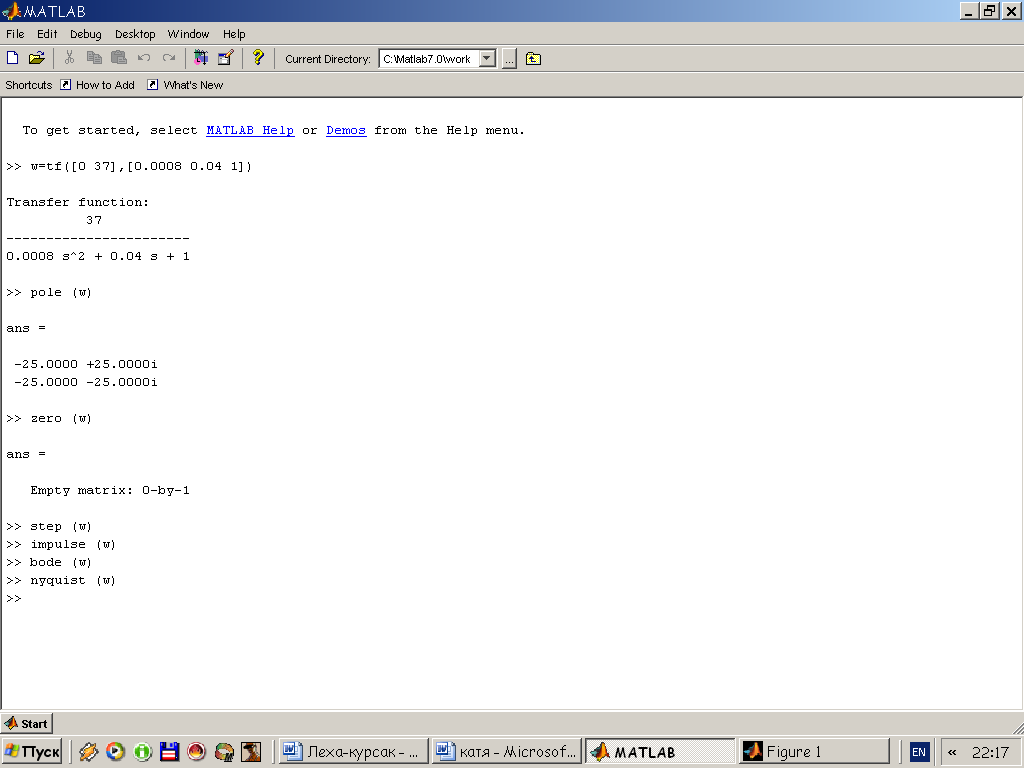

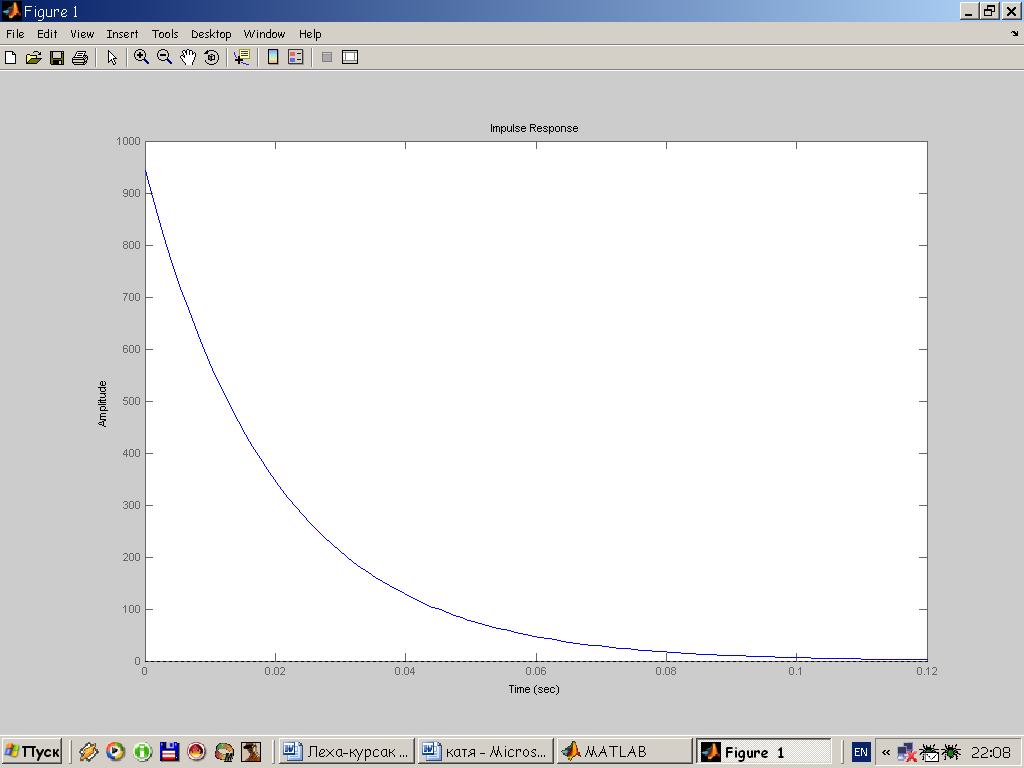

W(p) =
8.Выбор структуры и настроечных параметров регулятора токового контура.
Для настройки токового контура предпочтителен критерий модульного оптимума, так как он обеспечивает минимальное время регулирования tp = 4.7·Tм, перерегулирование составляет 4,3%.
Для выполнения требований критерия применяют ПИ – регулятор ( пропорционально – интегрирующий регулятор ), обеспечивающий высокое быстродействие и нулевую статическую ошибку.
Такая настройка оптимальна для множества электроприводов и используется в качестве основной стандартной настройки, поэтому Тр принимаем равной большей постоянной времени в контуре тока.
Тп = 0,01сек
Тэ = 0,02сек
Принимаем Тр = 0,02 сек.
Передаточная функция ПИ – регулятора:
W(p) =
Ти = 2Тп·Кп = сек
W(p) =
Определим общую передаточную функцию для разомкнутого контура тока:
При выбранных параметрах регулятора, общая передаточная функция замкнутого контура тока:
Wт(р) =
9.Выбор структуры и настроечных параметров регулятора контура скорости.
Для контура скорости необходимо высокое быстродействие и поэтому выбираем П – регулятор (обладает самым высоким быстродействием).
Передаточная функция П – регулятора:
Где To≈0.02 Tμ≈0.01
Wc(p) =17.3

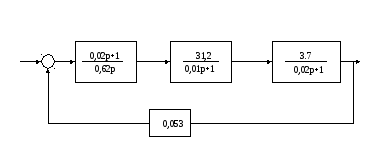

Wp(p) = Кдс/ Тu∙p = 0.027/0.62p
Определим общую передаточную функцию для замкнутого контура скорости: [3]

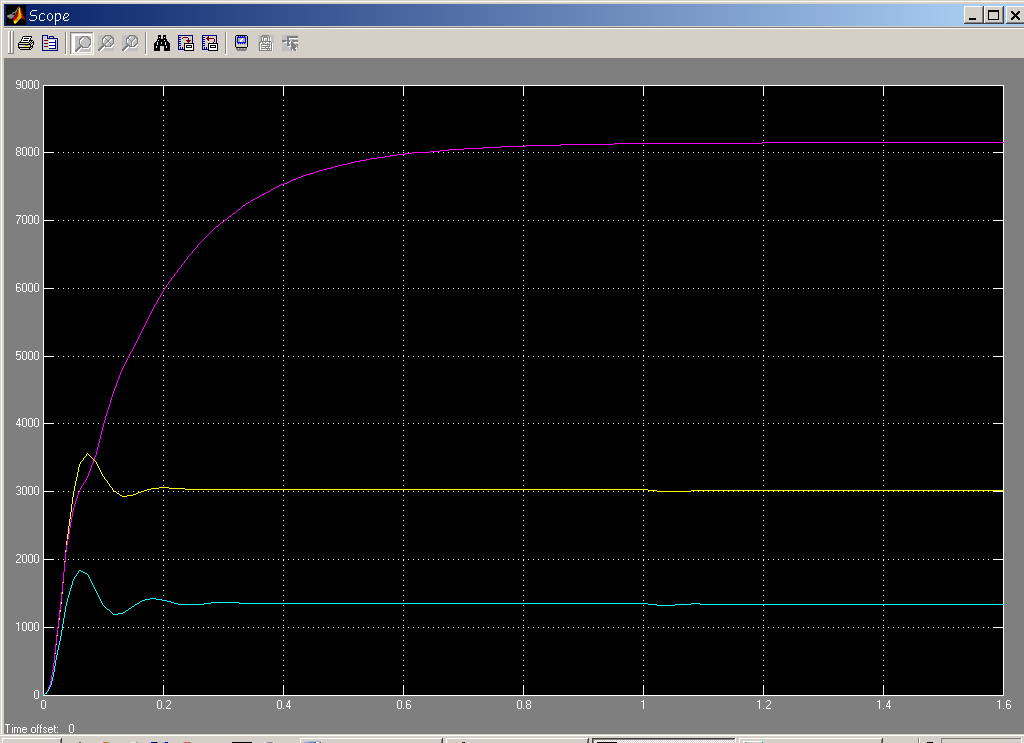

W(p) =
10.Выбор структуры и настроечных параметров регулятора в пространстве состояний.
- 0 0
А = - -
0
В= 0
0
