Задание 1

Определение передаточной функции системы управления, структурная схема которой представлена на рисунке 1

Рисунок 1 – Структурная схема СУ

Соединение блоков с передаточными функциями и представляет собой соединение с отрицательной обратной связью.

Передаточная функция этих блоков будет определяться по формуле

.

Блоки с передаточными функциями и представляет собой соединение с положительной обратной связью.

Передаточная функция этих блоков будет определяться по формуле

.

Передаточная функция всей системы будет определяться по формуле

При подстановке числовых значений передаточная функция системы примет вид

.

Определение типов звеньев

1)Звено с передаточной функцией – апериодическое звено.

Общий вид передаточной функции

,

где – коэффициент усиления данного звена;

– постоянная времени.

Для данного звена коэффициенты

, .

2) Звено с передаточной функцией – апериодическое звено.

Общий вид передаточной функции

,

где – коэффициент усиления данного звена;

– постоянная времени.

Для данного звена коэффициенты

, .

3) Звено с передаточной функцией – безынерционный усилитель.

Общий вид передаточной функции

,

где – коэффициент усиления данного звена;

Для данного звена коэффициент

.

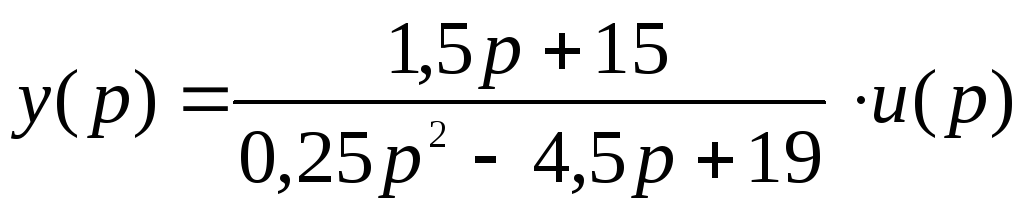

Определение дифференциального уравнения, которым описывается система

,

,

.

Окончально дифференциальное уравнение примет вид

.

Задание 2

Определение передаточной функции системы управления, структурная схема которой представлена на рисунке 2

Передаточная функция блока .

Рисунок 2 – Структурная схема системы управления

Передаточная функция данной системы определяется по формуле

,

.

Характеристический полином системы имеет вид

.

Для определения полюсов системы решается уравнение (решение см. Приложение А)

.

Полюса системы:

Расположение данных полюсов на комплексной плоскости представлено на рисунке 3.

Рисунок 3 – Расположение комплексно-сопряженных полюсов системы

Определение временных характеристик системы

Изображение переходной характеристики определяется:

где – передаточная функция системы.

Тогда для данной системы управления

Оригинал переходной характеристики определяется по формуле

,

где – вычет подынтегральной функции, – полюсы подынтегральной функции.

Таким образом, вычеты определяются:

;

Оригинал переходной характеристики имеет вид

,В

График переходной характеристики изображен на рисунке 4

Рисунок 4 – График переходной характеристики

Импульсная характеристика вычисляется путем дифференцирования переходной характеристики

тогда импульсная характеристика имеет вид

,B

График импульсной характеристики изображен на рисунке 5.

Рисунок 5 – График импульсной характеристики

Определение основных показателей качества переходного процесса по переходной характеристике

По графику переходной характеристики определяют прямые показатели качества.

1) перерегулирование σ – относительное значение первого выброса переходной характеристики, то есть.

,

.

2) время переходного процесса t_n – время, после которого выходной процесс не выходит за границы данной области

t_n=250,3 с.

3) статическая ошибка – это ошибка в установившемся режиме при действии на систему стационарного сигнала.

,

где – входной сигнал,

– установившееся значение переходного процесса.

Определить и построить частотные характеристики системы управления (АЧХ, ФЧХ, ЛАЧХ, ЛФЧХ, АЛАЧХ)

Передаточная функция системы управления имеет вид

Комплексный коэффициент передачи имеет вид

,

Исходя из полученного выражения, АЧХ и ФЧХ системы будут находиться:

,

.

Графики АЧХ и ФЧХ изображены на рисунках 6 и 7, соответственно

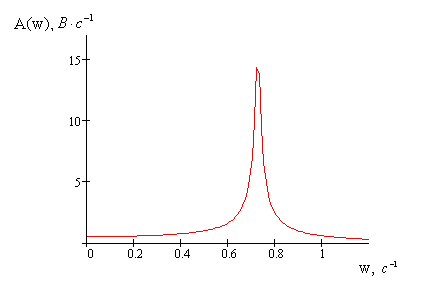

Рисунок 7 – График АЧХ

Рисунок 8 – График ФЧХ

ЛАЧХ определяется

,

при построении графика по оси абсцисс откладывается .

График ЛАЧХ изображен на рисунке 9.

Рисунок 9 – График ЛАЧХ

Построение асимптотической логарифмической амплитудно-частотной характеристики (АЛАЧХ).

Для этого нужно представить передаточную функцию в виде типового звена

Передаточная функция замкнутой системы управления имеет вид:

,

тогда преобразованная передаточная функция имеет вид:

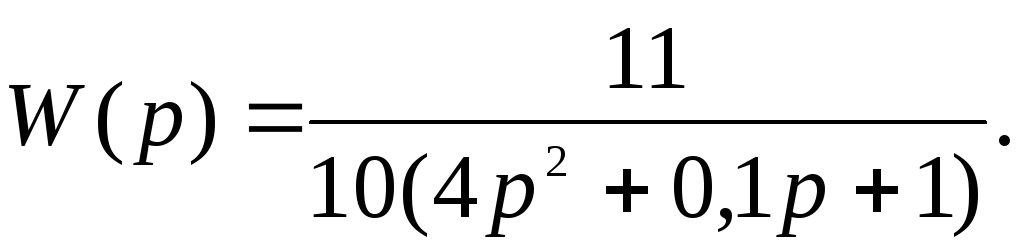

Система представляет собой колебательное звено.

Коэффициент усиления звена .

Определение частоты точки излома. Для этого необходимо найти значение постоянной времени звена:

с,

откуда

с

Тогда значение частоты точки излома будет:

,

рад/с.

Определение точки пересечения низкочастотной асимптоты через коэффициент усиления звена

Дб.

Колебательное звено дает наклон – 40 дБ/дек.

График АЛАЧХ изображен на рисунке 10.

Определение полосы пропускания

Определение полосы пропускания представлено на рисунке 11

Рисунок 11 – Определение полосы пропускания

–полоса пропускания

Анализ устойчивости системы. Определение запасов устойчивости.

1. Корневой метод

Система имеет следующие полюса:

.

Расположение данных полюсов на комплексной плоскости представлено на рисунке 11.

Рисунок 12 – Расположение комплексно-сопряженных полюсов системы

Следовательно, система асимптотически устойчива, т.к. выполняется условие

,

то есть действительные части корней меньше нуля.

2. Метод Рауса-Гурвица

Характеристическое уравнение системы имеет вид

.

Матрица Гурвица составляется из коэффициентов данного уравнения

,

.

следовательно, система устойчива.

3. Критерий устойчивости Михайлова

Характеристический полином системы управления имеет вид:

.

Характеристический комплекс можно получить путем замены аргумента чисто мнимой переменной :

.

Вещественная и мнимая части:

Годограф Михайлова изображен на рисунке 13.

Рисунок 13 – Годограф Михайлова

Критерий Михайлова: Для устойчивости линейной системы (наличия только полюсов, расположенных в левой полуплоскости) необходимо и достаточно, чтобы изменение аргумента годографа ее характеристического полинома степени составляло () рад или квадрантов (четвертей) при изменении частоты .

В данном случае , годограф Михайлова проходит 2 квадранта, поэтому можно сделать вывод, что система является устойчивой.

Критерий Найквиста

Вывод об устойчивости замкнутой системы можно сделать на основе анализа ее частотных характеристик в разомкнутом состоянии.

Передаточная функция разомкнутой системы управления

.

Комплексный коэффициент передачи имеет вид

Исходя из полученного выражения, АЧХ и ФЧХ системы будут находиться:

,

.

Графики АЧХ и ФЧХ системы изображены на рисунках 14 и 15, соответственно

Рисунок 14 – АЧХ

Рисунок 15 – ФЧХ

Система устойчива, так как выполняются необходимые требования.

Определение запасов устойчивости.

Запас устойчивости по амплитуде L₃ определяет, во сколько раз можно увеличить коэффициент усиления, чтобы система оставалась устойчивой

.

Определить передаточную функцию последовательного регулятора, который необходимо добавить в прямую связь для коррекции системы РА. В результате чего система должна иметь следующие показатели качества: при подаче ступенчатого воздействия на вход перерегулирование не должно превышать 20 %, время регулирования не более 0,5 с, относительная погрешность регулирования в установившемся режиме не более 0,01 %.

Строится АЛАЧХ разомкнутой системы

Для этого нужно представить передаточную функцию в виде типового звена

Передаточная функция разомкнутой системы управления имеет вид:

,

тогда преобразованная передаточная функция имеет вид:

Система представляет собой колебательное звено.

Коэффициент усиления звена .

Определение частоты точки излома. Для этого необходимо найти значение постоянной времени звена:

с,

откуда

с

Тогда значение частоты точки излома будет:

,

рад/с.

Определение точки пересечения низкочастотной асимптоты через коэффициент усиления звена

Дб.

Колебательное звено дает наклон – 40 дБ/дек.

График АЛАЧХ изображен на рисунке 16.

Построение желаемой асимптотической характеристики (ЖАЛАЧХ)

Порядок астатизма .

На частоте рад/с откладывается величина . Через полученную точку проводим НЧ асимптоту с наклоном минус 20дБ/дек.

Определение частоты среза

С помощью номограммы Солодовникова и по заданным показателям качества (время переходного процесса t_n ≤ 0,5, перерегулирование σ ≤ 20%) выбирается значение частоты среза, которая влияет на устойчивость системы.

;

;

=15,7 рад/с .

Проводят среднечастотную асимптоту с наклоном минус 20 дБ/дек в диапазоне частот [ω_с, ω_в], которые выбираются из соотношений

,

,

откуда

31,4 ≤ ≤ 62,8 рад/с .

Так как

,

и если взять ширину среднечастотного участка 1 дек, то диапазон нижней частоты составит

3,14 ≤ ≤6,28 рад/c.

Выбираются значения граничных частот среднечастотного участка

Строят сопрягающую часть для низкочастотной и среднечастотной асимптот с наклоном минус 40 дБ/дек, так как данный наклон облегчает реализацию. Из построения сопрягающей части было определено, что точка пересечения

=0,33 рад/c.

Для высокочастотной асимптоты выбирается наклон минус 40 дБ/дек.

Определим передаточную функцию желаемой разомкнутой системы.

Низкочастотная часть имеет наклон минус 20 дБ/дек, что соответствует интегрирующему звену первого порядка с передаточной функцией .

Сопрягающая часть имеет наклон минус 40 дБ/дек, поэтому описывается апериодическим звеном первого порядка с передаточной функцией , так как оно дает дополнительный наклон минус 20 дБ/дек.

Среднечастотной части соответствует форсирующее звено с передаточной функцией , так как оно дает дополнительный наклон плюс 20 дБ/дек.

Высокочастотной части соответствует апериодическое звено первого порядка.

Определяется передаточную функцию желаемой разомкнутой системы

Для этого находятся постоянные времени звеньев по соответствующим частотам изломов:

;

=0,33 рад/c, =3,03 с,

=4,5 рад/с, =0,282 с,

=45 рад/с, =0,022 с.

Таким образом, желаемая передаточная функция разомкнутой системы имеет вид

Определение передаточной функции последовательного регулятора

,

.

Анализ скорректированной системы.

Переходная характеристика скорректированной системы представлена на рисунке 17

Рисунок 17 – Переходная характеристика скорректированной системы

Определение основных показателей качества представлено на рисунке 18

Рисунок 18 – Определение показателей качества

1) перерегулирование σ – относительное значение первого выброса переходной характеристики, то есть.

,

.

2) время переходного процесса t_n – время, после которого выходной процесс не выходит за границы данной области

t_n=0,443 с.

Заключение

В соответствии с заданием были выполнены следующие расчёты:

В задании 1

1) Была найдена передаточная функция системы

;

2) Записано дифференциальное уравнение, которым описывается система

;

В задании 2

1) Для заданной системы определена передаточная функция и изображены полюсы системы на комплексной плоскости. Получили:

2) Определены и построены переходная характеристика

;

импульсная характеристика

3) Построены АЧХ, ФЧХ, ЛАЧХ, АЛАЧХ системы.

4) Проведен анализ устойчивости системы

5) Определена передаточная функция последовательного регулятора, который необходимо добавить в прямую связь для коррекции системы РА
