1.9 Построение логарифмической амплитудно-частотной характе-
ристики и логарифмической фазо-частотной характеристики
График ЛАЧХ строим по формуле:
.
L(ω), дБ
φ(ω), ºС

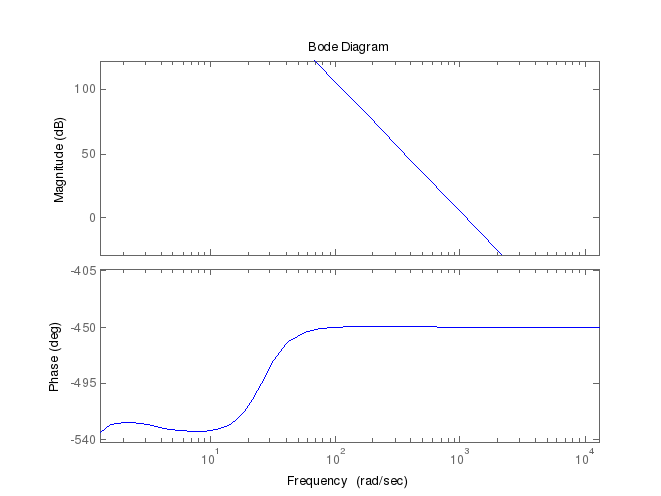

Рисунок 10 – График логарифмической амплитудно-частотной характериc-
тики
График ЛФЧХ строим по следующей формуле:
.
L(ω), дБ
φ(ω), ºС
Рисунок 11 – График логарифмической фазо-частотной характеристики
Запас устойчивости по фазе .
Аппроксимируем ЛАЧХ, изображённую на рисунке 11:
L(ω), дБ
φ(ω), ºС
Рисунок 12 – Аппроксимация ЛАЧХ
Из рисунка видно, что передаточная функция имеет вид:
Для того, чтобы записать полученную передаточную функцию системы в численном виде, необходимо рассчитать, по формуле:
Частоты находятся из рисунка 12. Для того чтобы их определить, нужно опустить перпендикуляры с точки пересечения аппроксимированных участков.
Следовательно, передаточная функция системы в численном виде будет иметь вид:
ЗАКЛЮЧЕНИЕ
В данной курсовой работе была рассмотрена системы электронного регулятора напряжения синхронного генератора. В ходе исследования были построены функциональная и структурная схемы системы. Исследована линейная часть системы.
При исследовании линейной части системы была проведена проверка на устойчивость по критериям Гурвица и Михайлова. Были определены прямые оценки качества системы управления (время переходного процесса, перерегулирование, колебательность, время нарастания регулируемой величины, время первого согласования) по построенному графику переходного процесса и косвенные оценки качества системы управления (резонансная частота, показатель колебательности, частота среза, полоса пропускания) по АЧХ .
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
-
Андриевский Б.Р., Фрадков А.Л. Избранные главы теории автоматического управления с примерами в системе MatLab. СПб.: Наука, 1999.
-
Бесекерский В.А., Попов Е.П. Теория систем автоматического регулирования. - М.: Наука, 1975.
-
Дьяконов В. MATLAB 6: Учебный курс. Питер. 2001.
-
Дьяконов В., Абраменкова И., Круглов В. MATLAB с пакетами расширений. Нолидж. 2001.
-
Сборник задач по теории автоматического регулирования и управления/ Под редакцией В. А. Бесекерского. - M.: Наука, 1978.
