3. 3. Графічне зображення будівельних матеріалів

В робочих кресленнях позначення матеріалів визначається стандартом. В технічній частині проектів їх зображують довільно. Часто турбота про точніше зображення матеріалу веде до неясності проекту, втрачається його основна ідея — задум. Багато недоліків, особливо в студентських роботах, буває при зображенні оздоблювальних матеріалів: штукатурки, керамічного облицьовування, мозаїки, кам'яної кладки, підлоги, покрівлі, дерева, скла, металу тощо.

Характер та структура матеріалу не повинні втрачатися в падаючій тіні. Навпаки, тінню підкреслюють той або інший матеріал. У гладких матеріалів (скло, метал) тінь повинна бути з гострою гранню; тінь від матеріалів із зернистою поверхнею передає їх структуру. Розміри плиток підлоги та керамічного облицьовування повинні відповідати решті технічних елементів, інтер'єру, меблів. Розмір плиток підлоги сприяє зоровому сприйняттю площин і простору. Зображення матеріалів повинне бути пов'язане із загальним графічним стилем проекту, підвищувати його чіткість та ясність.

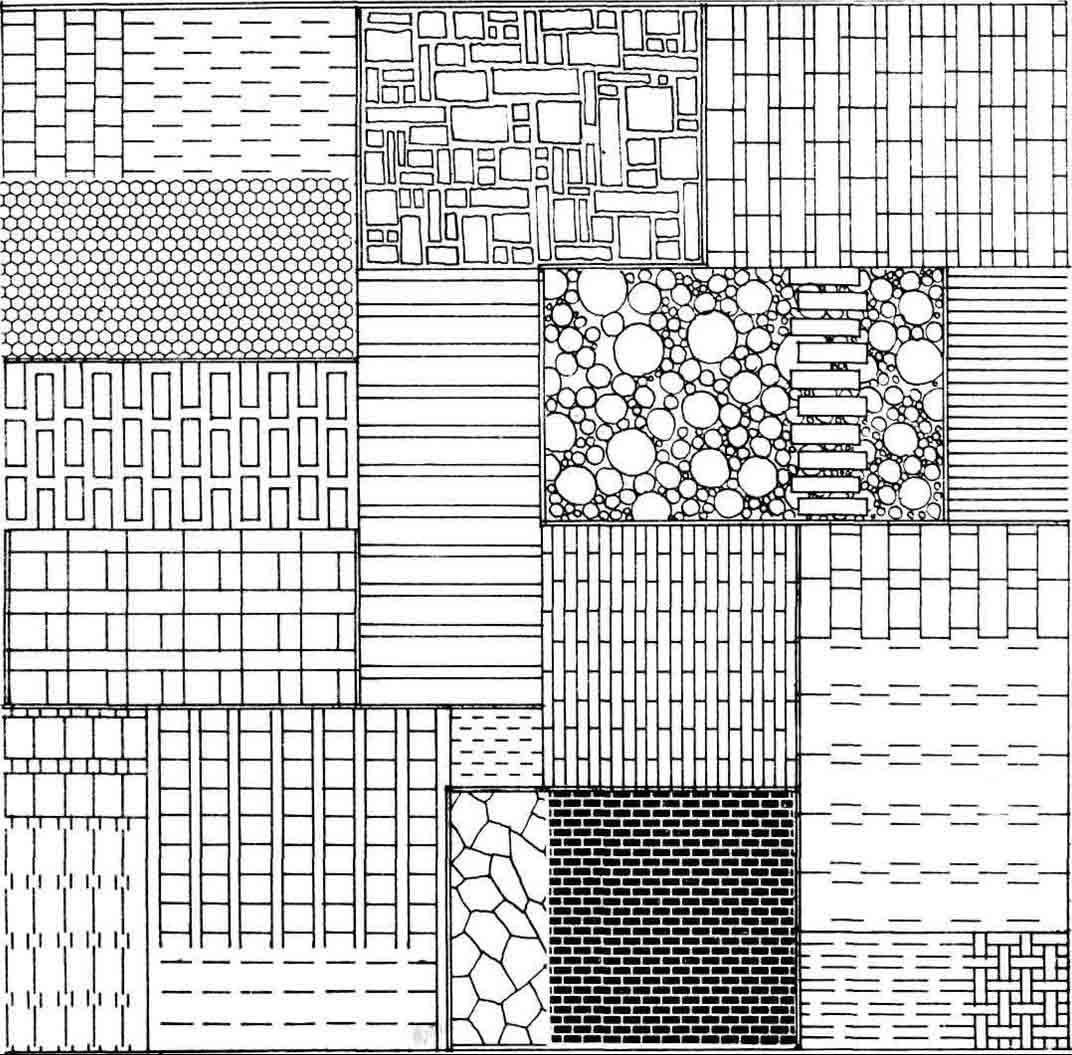

Рис. 3.54. Приклади деяких видів покриття підлоги та їх спрощене зображення в проектах.

Рис. 3.55.

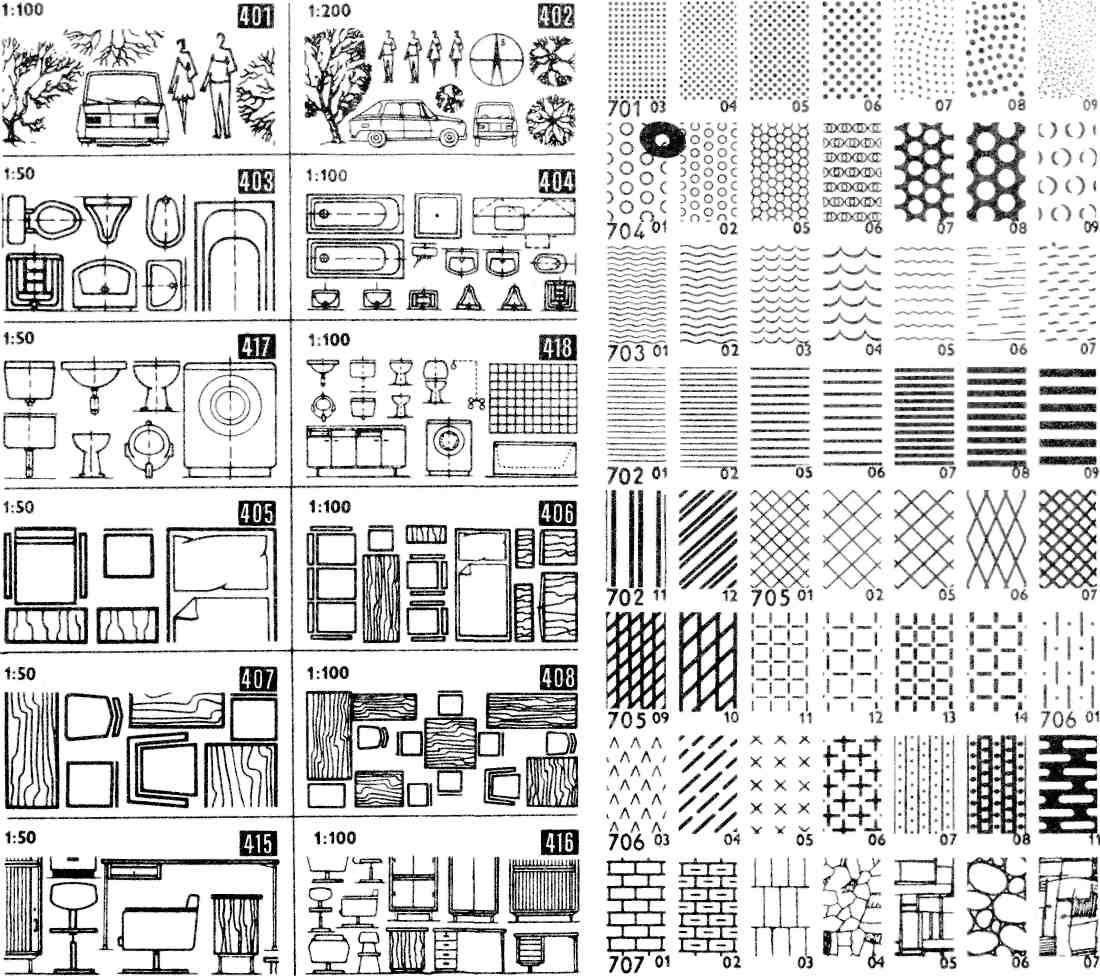

Структуру будівельних матеріалів, озеленення, меблі графічно можна виразити за допомогою сухих відтисків (штампів) «Пропісот», «Летрасет», «Летратоне» та ін.

При зображенні тіней і структур поверхонь на технічних малюнках можна застосовувати растри різної інтенсивності

Рис. 3.56. Растри різної інтенсивності

.

Рис. 3.57. Графічне зображення будівельних матеріалів

1 — приклад неправильного зображення плитки — з підлогою зливаються деякі технічні елементи (двері; пороги і т. ін.); зображення нерозбірливе;

  1. — один з можливих способів усунення цих недоліків;

  2. — недбале креслення підлоги порушує цілісність поверхні;

  3. — розмір і форма плитки підлоги такі, що вони зливаються з меблями;

  4. — правильне зображення плитки і меблів;

  5. — плитка слугує масштабом площі (велика — кімната оптично зменшується; предмети інтер’єру втрачаються);

7 — плитка оптично збільшує кімнату; меблі занадто виразні;

8 — правильне поєднання плитки і меблів.

Рис. 3.58. Види кам'яної кладки та приклади її використання в оздобленні інтер’єру та екстер’єру.

Падаюча тінь не повинна приховувати структуру матеріалу. Зображення його не повинне зливатися з архітектурними елементами.

Рис. 3.59. Структура будівельних матеріалів, їх зображення при освітленні та в тіні: 1—3 — штукатурка, 4—6 — кам'яна кладка, облицьовування і їх стилізація, 7 — неправильно, 8—13 — правильно.

А — горизонтальні лінії облицьовування зливаються з водостоками, віконною рамою, з поручнями й сходинками сходів; В — правильно.

Рис. 3.60. Графічне зображення покрівлі

А — графічне зображення черепичних й азбестоцементних покрівель,

B — приклади неправильного (натуралістичного) зображення покрівель,

C — на архітектурних малюнках покрівлю показують спрощено. Контури тіней чіткі. Інтенсивність тіні залежить від вигляду та характеру матеріалу.
