7 Работа в лаборатории
1) Используя встроенный редактор ИС ВС ввести и отладить программу, разработанную в домашнем задании.
2)
Рассчитать не менее чем для 17 значений
три АЧХ и три ФЧХ с равномерным шагом в
диапазоне
до
.
3) По полученным данным построить графики.
4) Оформить протокол и защитить лабораторную работу.
После запуска программы появляеться окно приветствия, рисунок 4. Выбрав пункт меню «С» появляеться окно ввода значения емкости контура, рисунок 5. Выбрав пункт меню «L» появляеться окно ввода значения индуктивности контура, рисунок 6. Выбрав пункт меню «R» появляеться окно ввода значения активного сопротивления контура, рисунок 7. Выбрав пункт меню «М» появляеться окно ввода значения индуктивности связи контура, рисунок 8. Выбрав пункт меню «Расчеты» появляеться окно проверки введеных значений, рисунок 9. Нажав клавишу «Ввода» появляеться окно с расчитанными параметрами, рисунок 10. Нажав клавишу «Ввода» появляеться окно с расчитанными значениями АЧХ и ФЧХ по формулам первого этапа РГР, рисунок 11. Нажав клавишу «Ввода» появляеться окно с расчитанными значениями АЧХ и ФЧХ по формулам второго этапа РГР, рисунки 12,13. Нажав клавишу «Ввода» происходит возвращение к окну приветствия, в котором можно изменить параметры контура и произвести заново расчеты.
Рисунок 4 – Окно приветствия.
Рисунок 5 – Окно ввода значения емкости контура .
Рисунок 6– Окно ввода значения индуктивности контура .
Рисунок 7 – Окно ввода значения активного сопротивления контура.
Рисунок 8 – Окно ввода значения индуктивности связи контура .
Рисунок 9 – Окно проверки введеных значений.
Рисунок 10– Окно с расчитанными параметрами.
Рисунок 11 – Окно с расчитанными значениями АЧХ и ФЧХ по формулам первого этапа РГР
Рисунок 12 – Окно с расчитанными значениями АЧХ и ФЧХ по формулам второго этапа РГР.
Рисунок 13 – Окно с расчитанными значениями АЧХ и ФЧХ по формулам второго этапа РГР
Соответственно отклику программы построены графики. График АЧХ изображен на рисунке 6, график ФЧХ изображен на рисунке 7. Графики построены соответственно рисунку 4.
График АЧХ изображен на рисунке 8, график ФЧХ изображен на рисунке 9. Графики построены соответственно рисунку 5.
График АЧХ изображен на рисунке 10, график ФЧХ изображен на рисунке 11. Графики построены соответственно рисунку 6.

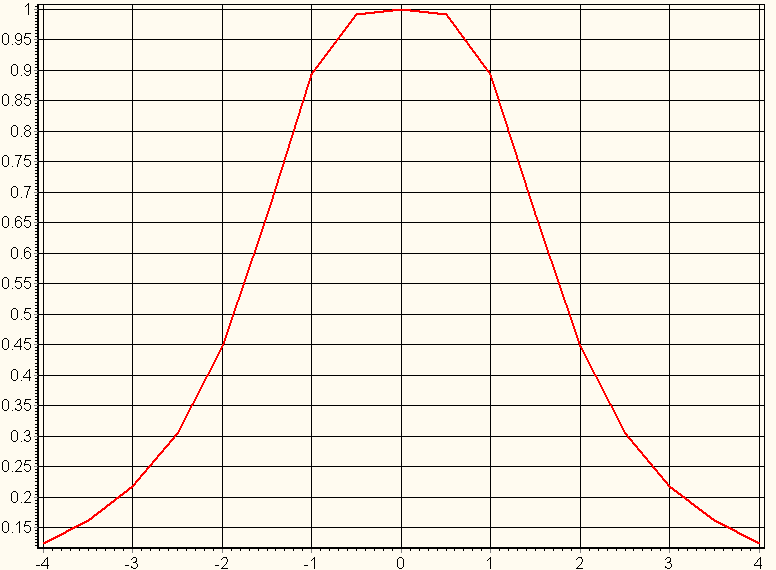

Рисунок 14 - График АЧХ
Рисунок 15 - График ФЧХ
Рисунок 16 - График АЧХ
Рисунок 17 - График ФЧХ
Рисунок 18 - График АЧХ
Рисунок 19 - График ФЧХ
