Лабораторная работа №1 Юстировка лазера

Цель работы: Ознакомление с лазером и его юстировка.

Оборудование:

4

Рис.1.

1. Винт грубой юстировки в горизонтальной плоскости.

2. Винт грубой юстировки в вертикальной плоскости.

3. Винт точной юстировки в горизонтальной плоскости.

4. Винт точной юстировки в вертикальной плоскости.

5. Зеркала.

Ход работы:

Настройка заключается в фиксации лазерного луча и центров оптических элементов на оптической оси установки, расположенной на высоте 45 мм от верхнего края рельс или, что то же, 40 мм от верхней плоскости рейтеров. Совместную настройку группы оптических элементов называют юстировкой. Индикатором юстировки является микропроектор (модуль 3). Положение оптической оси после юстировки определяется положением центра линзы микропроектора. Перед юстировкой линза микропроектора устанавливается в среднее положение (координата 3 мм)

После включения лазера проводят два этапа юстировки. Грубая юстировка (обозначения по рис. 1): поворотом рукояток 1 и 2 установите пучок излучения в центре зеркала 5, затем поворотом рукоятки 3 и винта 4 направьте пучок вдоль оптической скамьи.

Точная юстировка. Установите микропроектор (модуль 3) в положение с координатой риски 10,0 см, при этом точка выхода пучка после отражения от зеркала будет иметь координату 13,0 см и окажется напротив левого визирного креста экрана. Поворотом рукояток 1 и 2 совместите центр пятна излучения лазера с визирным крестом на экране.

Отодвиньте микропроектор до положения с координатой риски 67,0 см, при этом точка выхода пучка после отражения от зеркала, будет иметь координату 70,0 см и окажется напротив правого визирного креста экрана.

Поворотом рукоятки 3 и винта 4 совместите центр светового пятна с центром шкалы фотоприемника. Уточните положение пучка точной настройкой с помощью винта микропроектора. Операцию точной юстировки повторите 2-3 раза, пока смещение светового пятна от номинального положения при перемещении микропроектора не окажется меньше радиуса этого пятна.

При установке на рельс каждого нового оптического элемента, прежде всего, с помощью винтов держателя этого элемента, добивайтесь возвращения центра пятна на экране в то же место, что и при юстировке лазерного луча. Это означает, что центр оптического элемента находится на оптической оси установки, и можно приступать к эксперименту или размещать на рельсе следующие элементы. В процессе эксперимента можно, смещая оптические элементы винтами двухкоординатных держателей, перемещать картину на экране в положение, удобное для наблюдений или измерений.

Лабораторная работа №2 «Закон Бугера»

Цель работы: Измерение коэффициента поглощения воды ǽ.

Оборудование:

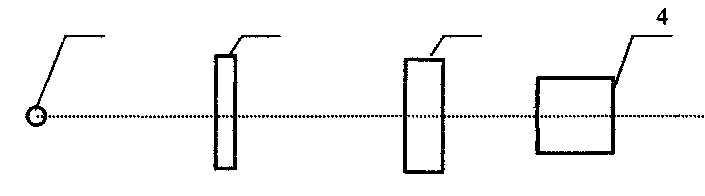

1 2 3 4

  1. источник света (лампа)

  2. стекло матовое

  3. кювета

  4. фотодатчик

Общие положения:

Закон Бугера I = -I0 exp ǽh ;

КI = I1/I10, К 2 = I 2/I20.

Где: I1, I2 - показания фотодатчика для кюветы с водой,

I10, I20 - показания фотодатчика для кюветы без воды,

коэффициент поглощения ǽ рассчитать по формуле:

ǽ = ;

Где h1, h2 – толщины кювет.

Ход работы: собрать схему, измерить интенсивность света прошедшего сквозь 1-ю и 2-ю кювету без воды I10 I20 и с водой I1 I 2 результаты занести в таблицу 1. Рассчитать отношения интенсивностей, коэффициент поглощения, результаты занести в таблицу 2.

Таблица 1
