Инженерная графика

Конспект лекций – 1 бал, 8 лекций = 8 балов

Защита Лабораторных работ – 4 бала, 8 лабораторных = 32 балов

Тестирование = 8 балов

Контрольная работа = 10 балов

Конференция = 12 балов

Лекция 1

понедельник, 20 февраля 2012 г.

Предметы и цели инженерной график

ИГ - изучает вопросы изображения пространственных форм на плоскости, а тж. вопросы конструирования графических моделей пространственных форм

Пространственная форма – любое множество точек, при это множество точек может состоять из 1-ой точки из нескольких или из бесконечного числа точек, в геометрии принято называть – фигурой

к основным пространственным формам относятся:

  1. Точка – нуль мерная пространственная форма, плоскость и поверхность соответствуют двух мерной и трёх мерной.

  2. Прямая

  3. Плоскость

  4. Поверхность

Основные пространственные формы являются абстрактными, так как они созданы на основе отвлечённых понятий в результате абстрагирующей работы человеческого мышления.

Курс ИГ подготавливает к конструированию графических моделей реально существующих трёх мерных пространственных форм окружающих человека в повседневной практической деятельности.

Основ задачей ИГ является изучение законов изображения технических форм.

Другими словами ИГ учит читать и строить чертежи.

Для того что бы прочитать или построить чертёж необходимо развитое пространственное мышление.

Иметь пространственное мышление означает на основе зрительной памяти строить и воспроизводить пространственные формы.

Т.О. Читая чертёж необходимо производить конструктивный анализ (мысленное расчленение технической формы) на абстрактные пространственные формы и уже из них с помощью зрительного мышления создавать реальную техническую форму.

Понятие точки возникло в результате абстракции от размеров тело и его физических свойств, которые не играют никакой роли.

Понятие прямой возникло в результате абстракции от размеров тело и его физических свойств определённой пространственной формы типа стержень натянутая нить световой луч и т.д.

Аналогично источником понятия плоскости служит поверхность реальных объектов, например поверхность стола, лист бумаги.

В задачах с абстрактными пространственными формами особое внимание уделяется относительному положению абстрактных форм м/у собой и их положение в пространстве.

Виды чертежей:

  1. Комплексный чертёж – была предложена французским геометром Гаспаром Монже при этом он обнаружил размерную связь отдельных изображений одной и той же пространственной формы и предложил размещать их на одном чертеже в соответствии с установленными связями.

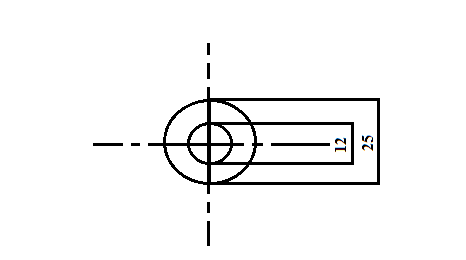

На чертеже шайбы связь изображению осуществляется размером и диаметром 12 и 25 мм

При это очевидно, что связь сохраняется, даже если изображения поменять местами.

В дальнейшем данная связь получило название проекционная связь.

Данное понятие является основой, для построения и чтения чертежей.

В настоящее время под комплексным чертежом понимается не только чертёж, состоящий из нескольких связанных изображений, но и чертёж из одного изображения построенный таким образом что на нем часть элементов показывается без искажения формы и размеров а другая часть вообще не показывается. Не достающая информация может сообщаться с помощью условных обозначений.

  1. Аксонометрический чертёж – состоит всегда из одного изображения.

не смотря на искажения читать его легче.

Т.О. чертежи обладают большей наглядностью.

Минус чертежа является более сложное построение.

Чаще всего они применяются там где нужно сообщить устройство конструкцию или принцип работы, каких либо изделий с использование элементарного пространственного представления.

  1. Перспектива или перспективный проект – данная проекция используется при проектировании крупно габаритных, сооружений с целью просмотреть сооружение до его постройки.

В этом случае изображение строиться в соответствии с теми кажущимися искажениями величины и очертаниями объекта, которые обусловлены степенью отдалённости от зрителя или точки наблюдения.

  1. Проекция с числовыми отметками – этот вид чертежа всегда содержит одно изображение, но в принципе аналогичен комплексному чертежу, состоящему из двух изображений.

Второе изображение заменяют отметки высот размерные линии и точки.

Наиболее часто используется для изображения рельефа местности.
