3.Тепловой баланс парового котла. Определение расчетного расхода топлива.
3.1) Составляем тепловой баланс для установившегося состояния парового котла:
100=q1+ q2+ q3+ q4+ q5+ q6
3.2) Для жидких топлив располагаемое тепло топлива: Qрр=Qнp + ; = принимаем
=1200C =0,415+0,0006 =0,415+0,0006 120=0,487
=0,487 120=58,44 ккал/кг
Qpp=9620+58,44=9678,44 ккал/кг
J0хв =9,5 V0 J0хв=9,5 ∙10,62=100,89 ккал/кг
3.3) Потери тепла с химическим q3 недожогом определяем потабл.3.1.[1] : q3=0,5% Мкал/кг
3.4) Потерю тепла с уходящими газами находят по формуле:
Величину энтальпии уходящих газов Jух определяем линейной интерполяцией
по таблице 2.2. для заданной температуры уходящих газов:
Энтальпия теоретически необходимого количества холодного воздуха Jохв (при
t = 30оС) находится по формуле: Jохв = 9,5 V0 = 9,5 10,62= 100,89 ккал/кг.
По рис. 3.1 находим q5=0,77%.
3.6) Потери с физическим теплом шлака не учитываем .
3.7) КПД парового котла брутто находим по методу обратного баланса:
=100-( q1+ q2+ q3+ q4+ q5+ q6)=100-(6,0893+0,5+0,77)=92,64%
Коэффициент сохранения тепла:
3.8) Расход топлива, подаваемого в топку, расчитываем по формуле:
Qпк – количество теплоты полезно отданное в паровом котле
Находим значения энтальпий перегретого пара iпе и питательной воды iпв :
По Рпе=40 кгс/см2 и tпе=440С ⟶ iпе=789,8 ккал/кг
Рпв=1,08∙Рб=1,08 44=47,52 кгс/см2 (Рб – давление в барабане котла)
По Рпв=47,52 кгс/см2 и tпв=150С ⟶ iпв=151,552 ккал/кг
кг\ч
3.9) Определяем расход фактически сгоревшего топлива
кг\ч
4.Выбор схемы топливосжигания.
Схему топливосжигания выбирают в зависимости от марки и качества топлива. Подготовка к сжиганию мазута заключается в удалении из него механических примесей, повышении давления и подогрева для уменьшения вязкости.
В проектируемом паровом котле установлены горелки (в количестве трёх штук) с механическими форсунками суммарной производительностью 110120% от паропроизводительности котла; мазут подогревают до 100130оС. Скорость воздуха в самом узком сечении амбразуры должна быть 3040 м/с.
|
|
Рис. 2. Газомазутное горелочное устройство БКЗ |
|
|
|

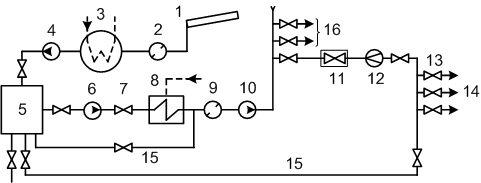

Рис. 3. Схема подготовки и подачи на сжигание жидкого топлива |
5.Поверочный расчет топки.
Рис. 4. Эскиз топки
Задачей поверочного расчёта является определение температуры газов на выходе из топки m’’ при заданных конструктивных размерах топки, которые определяют по чертежам парового котла.
1) Определение конструктивных размеров и характеристик топки.
Примечания к таблице 5.1
-
ок принимают по таблице 2.1.[2]: для открытых гладкотрубных экранов, для мазута ок=0,55
-
Угловой коэффициент экрана x определяем по номограмме 1а в зависимости от S/d и e/d для этого экрана.
Угловой коэффициент экрана, закрытого огнеупорной массой, равен единице. Реальные условия работы экранов с учетом загрязнения их отложениями шлака и золы оценивают коэффициентом тепловой эффективности экранов: х , где - коэффициент, учитывающий снижение тепловосприятия вследствие загрязнения экранных труб или нанесения на них слоя огнеупорного материала, для неэкранированных стен топки принимают =0
Площадь стен топки:
Среднее значение коэффициента тепловой эффективности для топки в целом определяют по формуле:
7.1.1) Активный объём топочной камеры определяют по формуле:
Эффективная толщина излучающего слоя:
м.
