Рабочий процесс четырехтактного дизеля.
Такт впуска (рис. 4,а). При движении поршня от в. м. т. к в. м. т. над ним создается разрежение. Через впускное отверстие, открытое клапаном еще до прихода поршня в в. м. т., в цилиндр поступает воздух, предварительно очищенный в воздухоочистителе. После перехода поршнем н. м. т. клапан закрывает впускное отверстие. Давление в конце такта впуска - 0,08 - 0,09 МПа, температура воздуха 50...70°С.
Такт сжатия (рис.4,б). Поршень движется от н. м. т. к в. м. т., при этом оба клапана закрыты. Происходит сжатие воздуха примерно в 14... 17 раз (Е = 14... 17), в результате чего давление воздуха в конце такта достигает 3,5-.4,0 МПа, температура– 510-680°С.
В конце такта сжатия при положении поршня, близком к в. м. т., в камеру сгорания, где находится сжатый и нагретый воздух, через форсунку под большим давлением впрыскивается тонко распыленное топливо. Оно самовоспламеняется и большая часть его сгорает. Давление газов повышается до 5,5...9,0 МПа, температура– до 1630...2130°С.
Такт расширения (рабочий ход) (рис.4,в). Оба клапана закрыты. Поршень движется от в. м. т. к н. м. т.. К концу такта расширения давление падает до 0,3...0,5 МПа, температура–до 630…930°С.

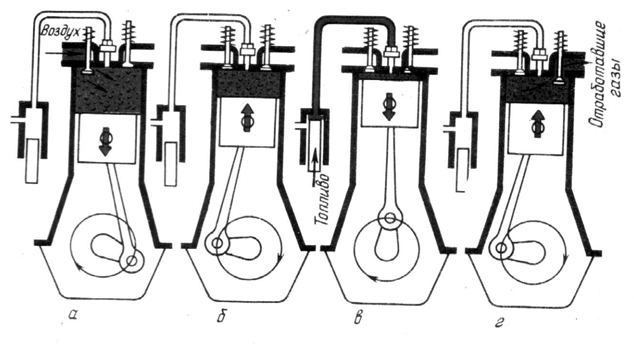

Рисунок 4. Схема рабочего процесса четырехтактного дизеля.
а – впуск, б – сжатие, в – расширение, г - выпуск
Такт выпуска (рис.4,г). Когда поршень подходит к н. м. т., выпускной клапан открывается. Поршень, двигаясь от н. м. т. к в. м. т., выталкивает отработавшие газы через отверстие, открытое клапаном, в атмосферу. В конце такта давление газов–0,11...0,12 МПа, температура-430…580 С.
Мощностные и экономические
ПОКАЗАТЕЛИ РАБОТЫ ДВИГАТЕЛЯ
Мощность – это отношение работы к интервалу времени ее совершения.
Индикаторная мощность (Ni) - это работа, совершаемая газами внутри цилиндра двигателя в единицу времени.
Эффективная (полезная) мощность (Ne) - это разность между индикаторной мощностью и мощностью трения.
Эффективную мощность можно определить также и по следующей формуле:
где - момент силы (крутящий моменг) на валу двигателя, определяемый при испытании двигателя на тормозном стенде, Н • м; п - частота вращения коленчатого вала, об/мин.
Механический коэффициент полезного действия – это отношение эффективной мощности к индикаторной:
Мощность двигателя зависит от давления газов в цилиндре двигателя, от литража двигателя, частоты вращения коленчатого вала двигателя и его тактности. Для каждого двигателя она непостоянна и главным образом зависит от изменения частоты вращения коленчатого вала и количества подаваемого за цикл топлива.
Номинальная мощность – это назначаемая предприятием-изготовителем эффективная мощность дизеля при номинальной частоте вращения, полной подаче топлива и стандартных атмосферных условиях, температуре и плотности топлива. Работа двигателя на номинальном режиме наиболее экономична.
Удельный расход топлива–один из главных параметров, определяющих экономичность работы двигателя:
где –часовой расход топлива, кг/ч.
В современных дизелях удельный расход топлива составляет 230...250 г/кВт-ч. Экономичность–основное преимущество дизелей по сравнению с карбюраторными двигателями. Удельный расход топлива увеличивается, если двигатель работает с недогрузкой, т. е. не использует полностью свою эффективную мощность. Поэтому нужно загружать двигатель до мощности, близкой к номинальной.
Экономичность работы двигателя зависит также от степени использования теплоты, выделившейся при сгорании топлива. Чем ее больше преобразуется в работу, тем экономичнее двигатель. Большая часть теплоты (20...30%) отводится системой охлаждения и отработавшими газами (25...35%). Имеются и другие потери энергии топлива. Только 32...40% теплоты превращается в полезную работу.
Ход выполнения работы:
1. Ознакомление с устройством, классификацией и рабочим процессом ДВС.
2. Изучение основных понятий и определений рабочего процесса четырехтактного карбюраторного и дизельного двигателя.
3. Ознакомление с мощностными и экономическими показателям ДВС.
Оформление отчета
Отчет
по лабораторной работе № 2
«Устройство и принцип работы двигателя внутреннего сгорания»
1.Цель работы: …
2.Оборудование, приспособления, инструмент: …
3. Классификация ДВС, основные понятия и определения
4. Схема рабочего процесса четырехтактного дизеля
