3. Информационная модель экономической системы
Функционирование любой экономической системы определяется взаимодействием ресурсов и процессов. Ресурсы являются конкретными воплощениями вещества, энергии, информации и знаний, задействованных в процессе, а процессы представляют преобразование ресурсов в потребительские стоимости или новые ресурсы, предназначенные для дальнейшего производственного потребления. Реально в экономических процессах задействуется великое множество различных видов ресурсов: земля, здания, материалы, комплектующие, спецификации, чертежи и т. д.
С целью придания обозримости этому великому множеству его разбили на четыре класса — трудовые, материальные, финансовые и нематериальные ресурсы. Причем перечень видов ресурсов в рамках каждого класса является открытым и может пополняться новыми видами. Ниже приведена традиционная макроуровневая классификация ресурсов.
Класс ресурсов |
Вид ресурсов |
Трудовые |
Рабочие |
Служащие |
|
Материальные |
Станки |
Сырье |
|
Материалы |
|
Изделия |
|
Финансовые |
Деньги |
Акции |
|
Нематериальные |
Информация |
Знания |
Функционирование экономической системы реализуется посредством взаимодействия ее элементов. Обычно это взаимодействие локализуется в рамках определенного процесса. Например, при производстве изделий взаимодействуют элементы СПЕЦИФИКАЦИИ, РАБОЧИЕ, МАТЕРИАЛЫ, ОБОРУДОВАНИЕ, в результате получается ИЗДЕЛИЕ (рис. 1.1). Число изделий, произведенных за день, является свойством процесса, но никак не характеризует ни один из участвующих в нем элементов, взятый в отдельности.

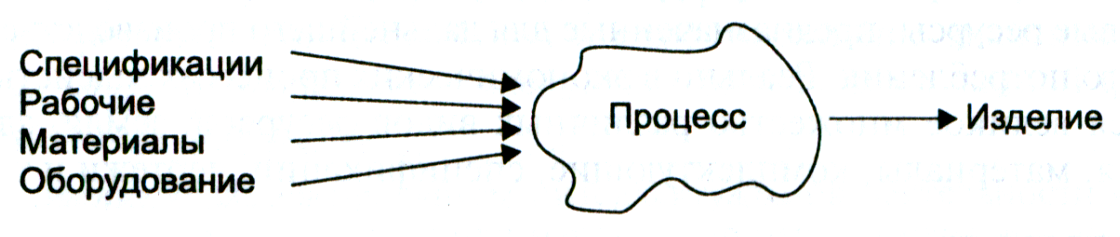

Рис. 1.1. Процесс производства
В экономической системе одновременно происходит множество процессов: производство, передача продукции на склад, отгрузка потребителю и т.д. Каждый из этих процессов оформляется соответствующими информационными сообщениями. Например, производство оформляется нарядом, передача продукции на склад — накладной, отгрузка продукции потребителю — товарно-транспортными документами.
Все, что происходит в процессе функционирования экономических систем, может быть описано в форме сообщений. Сообщение является символьной формой представления информации на естественном или искусственном языке.
Различают неформатированные и форматированные сообщения. Неформатированные сообщения — это сообщения на естественном языке. Например,
"На склад № 2 23.09.06 поступили компьютеры Pentium от фирмы "Форс" в количестве 50 шт. по цене 30 тыс. руб." |
В форматированных сообщениях выделяются опорные свойства (параметры) происходящего события и приводятся названия этих свойств, а также их значения (рис. 1.2).
Параметр |
Значение параметра |
Получатель |
Склад № 2 |
Отправитель |
Фирма "Форс" |
Изделие |
Компьютер Pentium |
Дата |
23.09.06 |
Цена |
30 тыс. руб. |
Количество |
50 шт. |
Рис. 1.2. Пример форматированного сообщения
Эти сопровождающие процессы сообщения могут фиксироваться на бумажных носителях или в электронном виде. В совокупности они образуют информационную модель экономической системы (ИМЭС). Именно ИМЭС является предметом пристального внимания системных аналитиков, поскольку она представляет то образование, посредством которого они знакомятся с самой экономической системой. Действительно, трудно себе представить, что системный аналитик будет бродить по предприятию и непосредственно анализировать все протекающие там процессы. Для этого ему достаточно документального отражения данных процессов.
Следовательно, основная задача начального этапа исследования любой экономической системы заключается во взаимосвязанном описании ресурсов и процессов в терминах исследуемой предметной области. Под предметной областью в данном случае понимают всю совокупность элементов, процессов и явлений экономической системы, которые подлежат исследованию для разрешения существующей в системе проблемы. Следовательно, информация о них подлежит хранению и обработке. Таким образом, информационная модель — это не что иное, как информационная проекция исследуемой экономической системы в ракурсе решаемой проблемы. Информационная модель может быть воплощена в одной или нескольких базах данных.
