84 Глухие муфты. Методика расчета фланцевой муфты
«+»простые и надежные, «-»сильно нагружают подшипники. Погрешности валов: погреш.в осевом смещении, рад.смещение валов, угловое смещение.
Глухие муфты: втулочная, фланцевая (расчет на прочность выполняют для шпоночных или шлицевых соединений и болтов)
85. Компенсирующие муфты. Конструкция и расчет деталей зубчатой муфты на прочность.
К
омпенсация
вредного влияния несоосности валов -
подвижность практически жестких деталей
– компенсирующие жесткие муфты. Состоит
из полумуфт с наружными зубьями и
разъемной обоймы с двумя рядами внутренних
зубьев.
П
ри
расчете допускают, что нагрузка равномерно
распределена между всеми зубьями, а
зубья соприкасаются по всей длине и

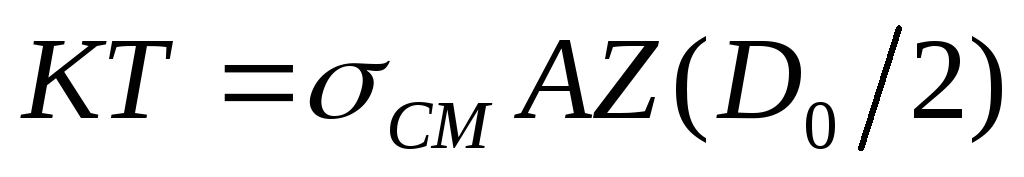

высоте:
,
где Z
– число зубьев полумуфты; D0=Zm
– делительный диаметр зубьев; m
– модуль зацепления; А=bh
– проекция рабочей пов-ти зуба на его
среднюю диаметральную плоскость. Можно
принять
.

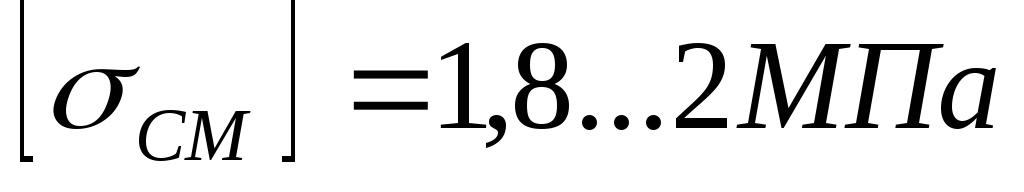

Для стандартных муфт:

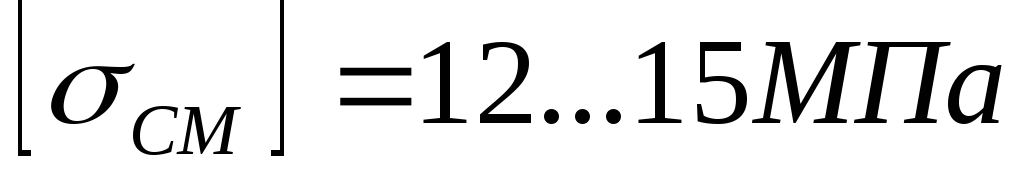

.Для
проектного расчета эту ф-лу можно

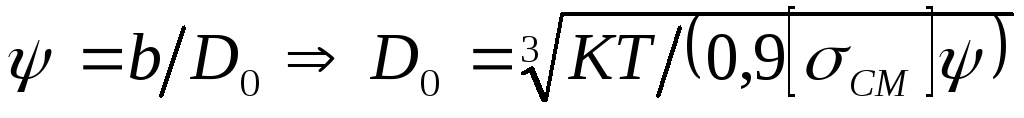

преобразовать, обозначив
86. Упругие муфты. Упругие свойства и демпфирующая способность. Расчет деталей муфты мувп на прочность.
Свойства:
-
Жесткость.
,

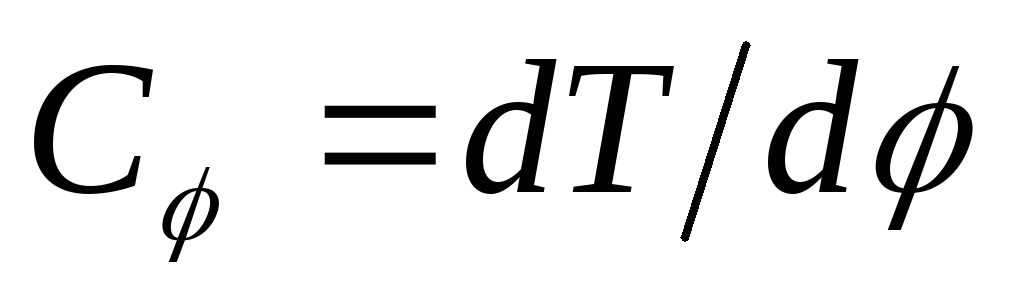

где Т – крутящий момент, передаваемый
муфтой, φ
– угол закручивания муфты моментом Т.
Бывают муфты постоянной и переменной
жесткости. От хар-ки жесткости в значит.
степени завис. способность машины
переносить резкие изменения нагрузки
(удары) и работать без резонанса
колебаний. -
Демпфирующая способность – хар-ся энергией, поглощаемой муфтой за 1 цикл. Эта энергия расходуется на внутреннее и внешнее терние при деформировании упругих элементов. Демп. сп-ть – гасит колебания в системе
Расчет МУВП:
Для проверки

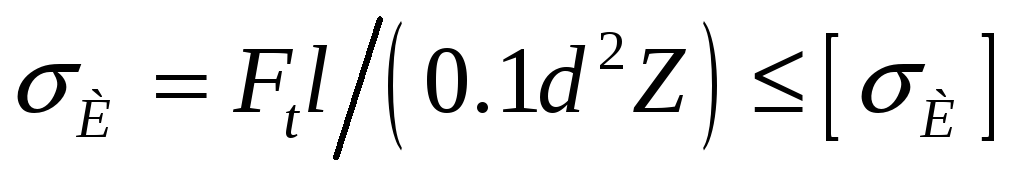

прочности рассчитывают пальцы на изгиб,
а резину – по напряжениям смятия на
пов-ти соприкасания втулок с пальцами.
При этом полагают, что все пальцы
нагружены одинаково, а напряжения смятия

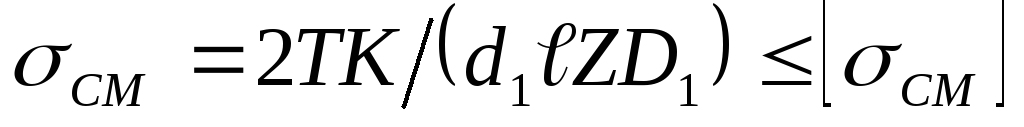

распред. равномерно по длине втулки:
,
где Z
– число пальцев, а
.

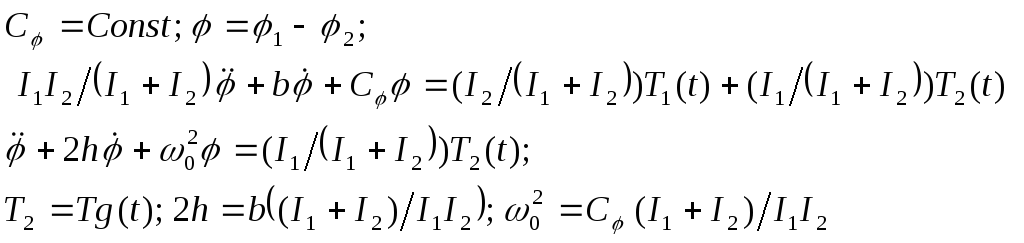

87. Влияние упругих свойств муфты и демпф. Способности на резонансную частоту коэф. Динамичности привода.
