4 Графо – аналитический расчет однокаскадного усилителя звуковой частоты
4.1 Условие задачи
В усилителе (рисунок 4.1), предназначенном для усиления звуковой частоты, транзистор VT работает в активной области.
Рисунок 4.1 – Схема усилителя звуковой частоты
Элементы схемы имеют следующее назначение:
ВМ – микрофон;
СР1 – разделительный конденсатор;
EСМ, RСМ – источник напряжения смещения и резистор смещения;
RК – резистор;
СР2 – разделительный конденсатор;
ВА – динамик.
Динамическая входная и статические выходные характеристики транзистора приведены на рисунке 4.2.
Известны следующие параметры схем:
iВХ = IВХ m·sinQ = (0,2·C)·sinQ, мА;
EСМ = 3·C, В; RСМ = 10 кОм;
10·N, B для гр.Э–1; 2 кОм для гр.Э–1;
EК = 15·N, В для гр.Э–2; RК =3 кОм для гр.Э–2;
15·N, B для гр.Э–3; 3,75 кОм для гр.Э–3;
(1+0,1·N) для гр.Э–1;
С = (2+0,1·N) для гр.Э–2; N – номер варианта.
(1+0,2·N) для гр.Э–3;
Необходимо:
1) построить динамическую выходную характеристику данного усилителя;
2) построить временную диаграмму изменения входного iВХ;
3) построить временную диаграмму изменения входного напряжения uВХ;
4) построить временную диаграмму изменения выходного тока iВЫХ;
5) построить временную диаграмму изменения выходного напряжения uВЫХ;
6) по диаграммам определить коэффициенты усиления по току (KI), напряжению (KU) и мощности (KP);
7) по диаграммам определить входное (RBX) и выходное (RBЫХ) сопротивления данного усилителя.
8) на схеме показать цепь токов iВХ, i′ВХ, iВЫХ, i′ВЫХ и написать численные значения IВХ m, IВЫХ m, IВХ С, IВЫХ С.
4.2 Пример решения задачи
Решим задачу для N = 30. Рассчитаем исходные данные и перерисуем рисунок 4.2 применительно к данному варианту.
С=2+0,1·30=5; D=1,75; IВХ m= 0,2·C = 0,2·5 = 1 мА; iВХ =1·sinQ, мА; EСМ = 15 В; RСМ = 10 кОм; EК = 450 В; RК = 3 кОм.
1. Уравнение динамической выходной характеристики есть уравнение прямой линии:
(4.1).
Поэтому график ее можно построить по двум точкам, например, по точкам пересечения с осями координат.
Найдем эти точки:
Точка А.
Если UВЫХ = UK = EK, то, из (4.1), IK=0.
Тогда, из (4.1), UВЫХ = UK = EK = 450 В.
Откладываем точку А на оси UВЫХ (рисунок 4.3).
Рисунок 4.2 – Динамическая входная (а) и статические выходные (б) характеристики транзистора для схемы с ОЭ (D=1+0,025*N)
Р исунок 4.3 – Динамическая входная (а), статические выходные и динамическая выходная (б) характеристики транзистора для схемы с ОЭ
Точка Б.
Если UВЫХ = UK = 0, то,из (4.1), IВЫХ = IK МАХ = EK / RK.
IВЫХ = IK МАХ = 450 / 3 = 150 мА.
Откладываем точку Б на оси IВЫХ (рисунок 4.3).
Соединяя точки А и Б, получим динамическую выходную характеристику.
2. Определим ток входной цепи iВХ, i′ВХ и построим его временную диаграмму.
Допустим что ток iВХ, который необходимо усилить, описывается следующим уравнением:
iВХ = IВХ m·sinQ. (4.2)
Результирующий ток i′ВХ, протекающий через базу транзистора (рисунок 4.1) будет равен:
i′BX = ICM + iBX = ICM + IВХ m·sinQ. (4.3)
Функция, по которой изменяется iВХ, нам дана:
iВХ = 1·sinQ, мА.
Определим ток смещения
IСМ = ЕСМ / RСМ = 15 B / 10 кОм = 1,5 мА.
Поэтому полный ток входа i′BX будет равен
i′BX = iBX + ICM = 1,5 + 1·sinQ, мА. (4.4)
Подставляя в (4.4) соответствующие значения Q определим i′ВХ и заполним таблицу 4.1.
Таблица 4.1 – Значения входного тока в функции от времени
Q,рад |
0 |
p / 6 |
p / 2 |
5p / 6 |
p |
7p / 6 |
3p / 2 |
11p /6 |
2p |
i′ВХ, мА |
1.5 |
2.0 |
2.5 |
2.0 |
1.5 |
1.0 |
0.5 |
1.0 |
1.5 |
По данным таблицы 4.1 строим диаграмму i′ВХ на рисунке 4.4.
На входной динамической характеристике (рисунок 4.3,а) откладываем исходную рабочую точку с при Q = 0, точку е при Q = p / 2 и точку а при Q = 3p / 2.
3. Построим диаграмму изменения входного напряжения, пользуясь диаграммой i′BX (рисунок 4.4) и динамической входной характеристикой (рисунок 4.3,а).
На входной ДХ находим напряжения UВХа, UВХс, UВХе соответствующие точкам а, с, е (рисунок 4.3,а), опустив перпендикуляр от этих точек на ось uBX.
С учетом синусоидального входного сигнала (4.2) напряжение uBX будет описываться уравнением
uВХ = UВХ m·sinQ, (4.5)
где UВХ M = UВХс – UВХа = UВХе – UВХс.
Результирующие напряжение между Э-Б будет равно
u'ВХ = UВХс + UВХ m·sinQ. (4.6)
Для заданного варианта
u'ВХ = 1,4 + 0,35·sinQ. (4.7)
Подставляя в (4.7) 0 ≤ Q ≤ 2p определим u'ВХ в виде таблицы 4.2 по расчетным значениям которой строим временную диаграмму (рисунок 4.4).
Таблица 4.2 – Значения входного напряжения в функции от времени
Q,рад |
0 |
p / 6 |
p / 2 |
5p / 6 |
p |
7p / 6 |
3p / 2 |
11p /6 |
2p |
u'ВХ, B |
1.4 |
1.57 |
1.75 |
1.575 |
1.4 |
1.225 |
1.05 |
1.225 |
1.4 |
4. Построим диаграмму изменения выходного тока i'BЫX, пользуясь диаграммой i'BX (рисунок 4.4) и статическими выходными и динамической выходной характеристиками (рисунок 4.3,б).
На выходной динамической характеристике находим токи IВХа, IВХс, IВХе, соответствующие рабочим точкам а, с, е (рисунок 4.3,а), опустив перпендикуляр от этих точек на ось IBЫX.
С учетом синусоидального изменения токи входа и ток выхода iBЫX будет описываться уравнением
iВЫХ = IВЫХ m·sinQ. (4.8)
где IВХ m = IВЫХс – IВЫХа = IВЫХе – IВЫХс
Результирующий ток выходной цепи между Э-К будет равен
i'ВЫХ = IВЫХс + IВЫХ m·sinQ. (4.9)
Для заданного варианта (рисунок 4.3) IВЫХс = 84 мА, IВЫХ m = 60 мА, тогда
i'BЫX = 84 + 60·sinQ. ` (4.10)
Подставляя в (4.10) 0 ≤ Q ≤ 2p определим i'ВЫХ в виде таблицы 4.3 по расчетным значениям которой строим временную диаграмму (рисунок 4.4).
Таблица 4.3 – Значения выходного тока в функции от времени
Q,рад |
0 |
p / 6 |
p / 2 |
5p / 6 |
p |
7p / 6 |
3p / 2 |
11p /6 |
2p |
i'ВЫХ, мА |
84 |
114 |
144 |
114 |
74 |
54 |
24 |
54 |
84 |
5 Построим диаграмму изменения выходного напряжения, пользуясь диаграммой i'BX (рисунок 4.4) и статическими выходными и динамической выходной характеристиками (рисунок 4.3,б).
На выходной ДХ находим напряжения UВЫХа, UВЫХс, UВЫХе соответствующие точкам а, с, е, опустив перпендикуляр от этих точек на ось uBЫX.
С учетом синусоидального входного сигнала (uBX) напряжение uBЫX будет описываться уравнением
uВЫХ = UВЫХ m·sinQ. (4.11)
где UВЫХ m = UВЫХс – UВЫХа = UВЫХе – UВЫХс.
Результирующие напряжение
u'ВЫХ = UВЫХс – UВЫХ m·sinQ. (4.12)
Для заданного варианта UВЫХс = 180 B, UВЫХ m = 175 B, тогда
u'ВЫХ = 180 – 175·sinQ. (4.13)
Подставляя в (4.13) 0 ≤ Q ≤ 2p определим u'ВЫХ в виде таблицы 4.3 по расчетным значениям которой строим временную диаграмму (рисунок 4.4).
Таблица 4.3 – Значения выходного напряжения в функции от времени
Q,рад |
0 |
p / 6 |
p / 2 |
5p / 6 |
p |
7p / 6 |
3p / 2 |
11p /6 |
2p |
u'ВЫХ, B |
180 |
92.5 |
5 |
92.5 |
180 |
267.5 |
355 |
267.5 |
180 |

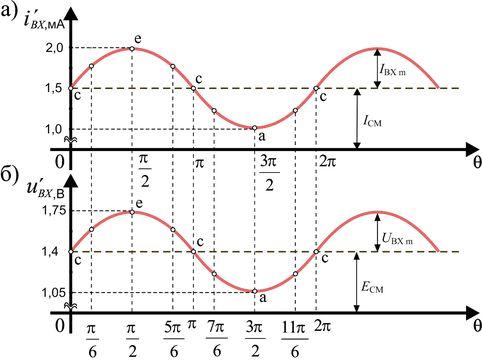

Рисунок 4.4 – Временные диаграммы тока iВХ, i'ВХ, (а) и напряжения uВХ, u'ВХ, (б) входа; тока iВЫХ, i'ВЫХ, (в) и напряжения uВЫХ, u'ВЫХ, (г) выхода усилителя
6. Усилительные свойства транзистора в динамическом режиме оцениваются динамическими коэффициентами усиления:
тока напряжения мощности
Важными параметрами также являются:
-
входное сопротивление
(4.17)
-
выходное сопротивление
(4.18)
Для заданного варианта
IВХ m = 1 мА, IВЫХ m = 60 мА, UBX m = 0,35 B, UВЫХ m = 175 B.
Тогда
KI = 60 / 1 = 60; KU = 175 / 0,35 = 500; KP = 60·500 = 30000.
RBX = UBX m / IВХ m = 0.35 / 1·10-3 = 350 Ом;
RBЫX = UBЫX m / IВЫХ m = 175 / 60·10-3 = 2910 Ом.
