2.3.3. Випарні апарати

Найбільше розповсюдження отримали вертикальні трубчасті випарні апарати з паровим обігрівом безперервної дії з природною і примусовою циркуляцією, розроблені у відповідності з ГОСТ 11989-66 і по відомчим нормам.

Для упарювання малов’язких некристалізуючихся і неагресивних розчинів отримав розповсюдження випарний апарат типа ВВ з внутрішньою граючою камерою і центральною циркуляційною трубою (рис.2.38). В цьому апараті утворюється стійка циркуляція розчину, що забезпечує високих коефіцієнт теплопередачі. Основні розміри апаратів дані в табл. 2.43 і 2.44.

Випарні апарати з підвісною граючою камерою застосовують для упарювання кристалізуючихся, агресивних і помірно в’язких розчинів (рис.2.39). В таких апаратах внаслідок великого перерізу кільцевого каналу між обичайкою і внутрішньою паровою камерою поліпшена циркуляція розчину, а вільна підвіска граючої камери виключає можливість порушення щільності вальцовочних з’єднань між трубами і решіткою при термічній деформації. Випарні апарати з підвісною граючою камерою широко застосовуються для випаровування електролітичних лугів. Основні розміри апаратів з підвісною граючою камерою приведені в табл. 2.45.

Рис. 2.38. Випарний вертикальний апарат (типа ВВ) з центральною циркуляційною трубою:

1 – гріючі трубки; 2 – центральна циркуляційна труба; 3 – гріюча камера; 4 – сепаратор.

Таблиця 2.43.

Розміри гріючих камер випарних апаратів типа ВВ

Таблиця 2.44.

Розміри парового простору випарних апаратів типа ВВ. Діаметри , мм, об’єми , , сепараторів для різних F, .

Таблиця 2.45.

Основні розміри гріючих камер випарних апаратів з підвісною граючою камерою.

Таблиця 2.46.

Класифікація і технічна характеристика випарних апаратів загального призначення

Таблиця 2.47.

Основні параметри випарних апаратів загального призначення і типи нагнітачів до них при примусовій циркуляції розчину (рис. 2.41, а-в).

При замовленні апарата необхідно попереднє узгодження з заводом-виробником.

Примітка. Кожний типорозмір апарату має умовне позначення: перші три цифри – індекс групи апаратів у відповідності з класифікатором виробів основного виробництва заводів галузі; чотири цифри після тире – реєстраційний номер технічної документації; останні дві цифри – індекс, який учитає тиск в граючій камері і сепараторі апарату (см. табл. 2.50).

Рис. 2.39. Випарний апарат з підвісною граючою камерою: 1 – гріюча камера; 2 – сепаратор; 3 – кільцевий трубопровід для промивки апарату; 4 – лаз.

	Рис. 2.40. Випарні апарати. а – тип 1, виконання 2, з совісною граючою камерою, яка винесена зоною кипіння і солевідділенням; б – мірою і кипінням розчину в трубах; в – тип 2, виконання 2, з винесеною гріючою камерою і зоною

Таблиця 2.48. Таблиця 2.49.

Таблиця приєднань штуцерів Розміри труб гріючих камер

для апаратів всіх типів випарних апаратів

(рис. 2.40-2.42)

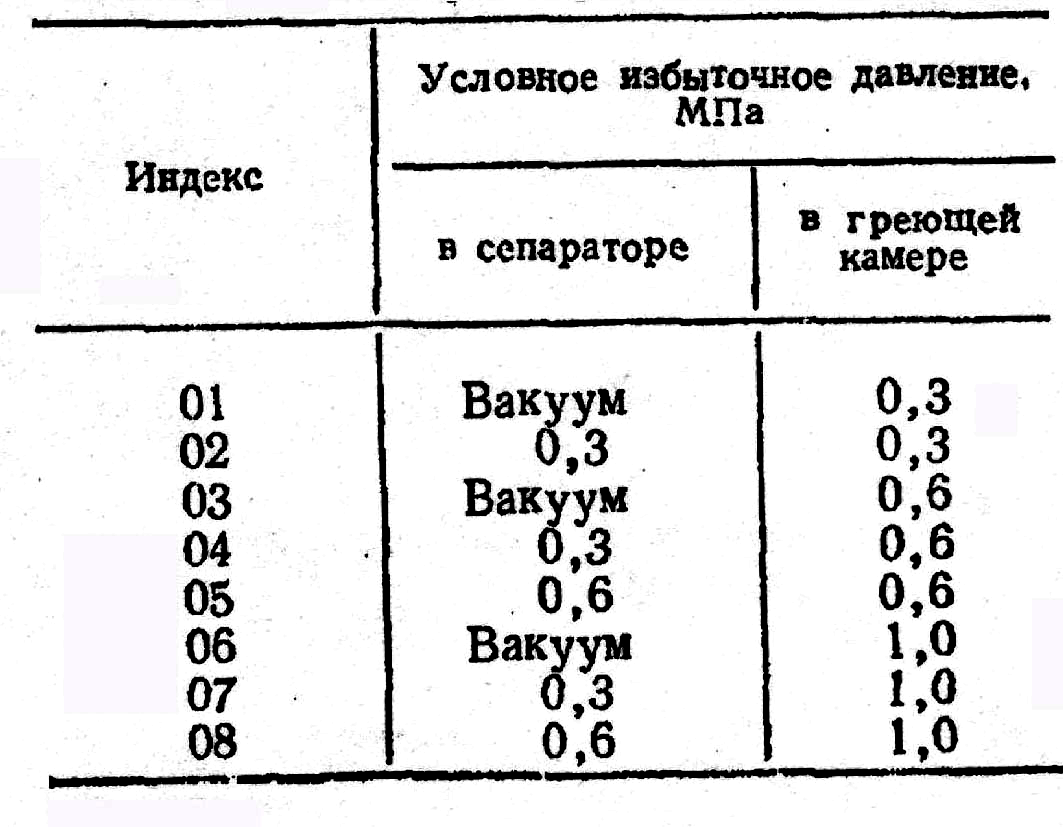

Таблиця 2.50.

Індекси, які указують тиск в міжтрубному просторі гріючої камери і сепараторі (останні дві цифри типорозміра – в табл.2.46)

В дано опис конструкцій і принцип дії випарних вертикальних трубчатих апаратів загального призначення з паровим обігрівом з природною і примусовою циркуляцією, розроблених у відповідності з ГОСТ 11987-81. Конструкції випарних апаратів представлені на рис. 2.40-2.42.

Класифікація, технічні характеристики, основні розміри, типи нагнітачів для природної циркуляції розчинів, діаметри умовних проходів штуцерів, розміри гріючих камер, умовні і ізбиточні тиски в гріючих камерах і сепараторах випарних апаратів загального призначення приведені в табл. 2.46-2.50.

Апарати чи окремі їх елементи можуть бути виготовлені із сталей, дозволених до застосування Госмістехнаглядом і ОСТ 26-291 (ВСтЗсп, ВСтЗпс, ВСтЗгпс, 06ХН28МДТ, 20К, 0912С, ОГС1, 16ГС, 08Х18Г8Н2Т, 08Х22Н6Т, 08Х21Н, М2Т, 12Х18Н10Т, 10Х17Н13М2Т), і двошарових сталей з плакіруючим шаром (08Х13, 12Х18Н10Т, 10Х17Н13М2Т) .
