11. Гідравлічний опір колони

Опір однієї тарілки:

ΔР_т = ΔР_с + ΔР_σ + ΔР_ст,

де ΔР_с – опір сухої тарілки, Па; ΔР_σ – опір, обумовлений силами поверхневого натягу, Па; ΔР_ст – статичний опір шару рідини на тарілці, Па.

Розрахунок проводимо окремо для верхньої і нижньої частини колони.

Верхня частина.

Гідравлічний опір сухої тарілки:

ΔР_св = ,

де υ₀ – швидкість пари в отворах сітчастої тарілки, м/с;

ζ – коефіцієнт опору (для ситчастих тарілок ζ=1,82).

∆Р_св = 1,82 = 407 Па.

Гідравлічний опір, обумовлений силами поверхневого натягу:

ΔР_σв = 4σ_в/d_е = 4·18,2·10^-3/0,003 = 24,3 Па.

Статичний тиск шару рідини визначимо з рівняння:

ΔР_ст = 1,3 (К’h_пер + Δh,

де К^’ – відносна густина парорідинного шару на тарілці (приймають 0,4 – 0,6); Δh – величина перевищення рідини на тарілці; h_пер – висота переливного порогу, м; ρ_х – густина рідини на тарілці, кг/м³.

потоку рідини, К≈1.

Без врахування величини перевищення рідини на тарілці

∆Р_ст = 1,3 h_пер ρ_хв g = 1,3·0,5·0,04·837,6·9,8 = 213,4 Па.

Повний гідравлічний опір тарілки:

∆Р_тв = 407 + 24,3 + 213,4 = 644,7 Па.

Сумарний опір укріплюючої частини колони:

∆Р_В = ∆Р_тв·n₂ = 644,7·16 = 10,3 кПа

Нижня частина

∆Р_сн = 1,82·22,3²·0,73/2 = 330 Па;

∆Р_σн = 4·16,48·10^-3/0,003 = 22 Па;

∆Р_ст = 1,3·0,5·0,04·954,5·9,8 = 243,2 Па;

∆Р_тн = 330 + 22 + 243,2 = 595 Па.

Сумарний опір вичерпуючої частини колони:

∆Р_Н = ∆Р_тн·n₁ = 595·9 = 5,36 кПа.

Гідравлічний опір колони:

∆Р = ∆Р_В + ∆Р_Н = 10,3 + 5,36 = 15,66 кПа.

Додаток 5.1. Технічні характеристики тарілок масообмінних апаратів

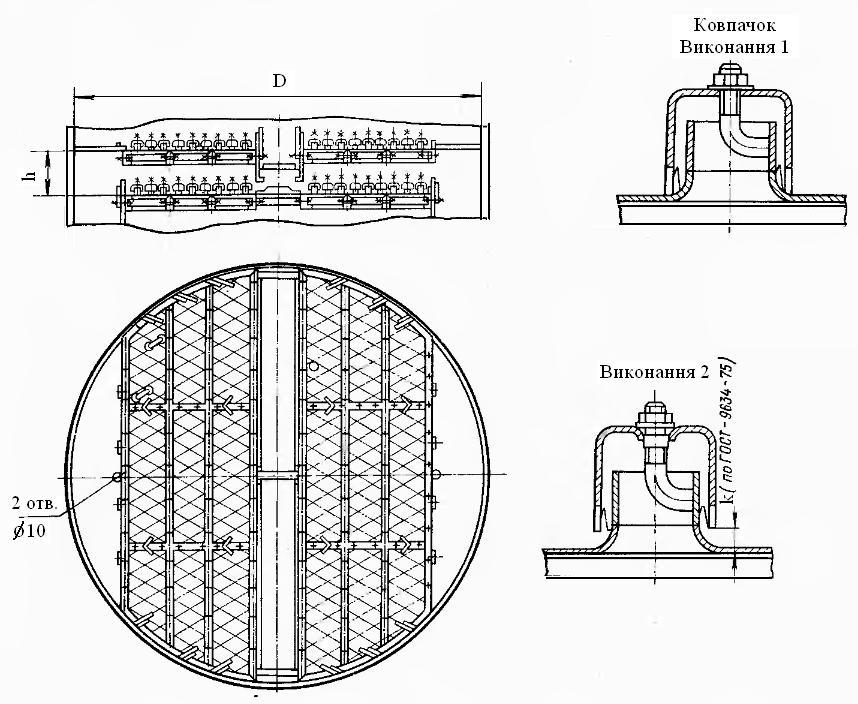

Таблиця 5.1.1. Технічна характеристика ковпачкових тарілок типу ТСК-РЦ й ТСК-РБ

Параметри	Діаметр колони D, мм
	1400	1600	1800	2000	2200
Вільне січення колони, м2	1,54	2,01	2,54	3,14	3,8
Довжина лінії барботажу, м	15,1	16,97	23,88	27,65	37,7
Периметр зливу, м	2,34/1,932	2,74/2,22	3,15/2,304	3,55/2,792	3,95/2,77
Січення переливу, м2	0,211/0,251	0,259/0,311	0,277/0,334	0,404/0,536	0,426/0,464
Вільне січення тарілки, м2	0,134	0,179	0,252	0,292	0,398
Відносна площа для проходу парів F с, %	8,7	8,91	9,92	9,3	10,44
Маса, кг	140/136	161/155	184/176	242/233	308/298
Параметри	Діаметр колони D, мм
	2400	2600	2800	3200	3600
Вільне січення колони, м2	4,52	5,31	6,16	8,04	10,18
Довжина лінії барботажу, м	49,02	55,3	67,87	62,2	83,84
Периметр зливу L3, м	4,35/2,824	4,75/3,368	5,15/3,412	5,95/4,446	6,75/4,896
Січення переливу, м2	0,444/0,458	0,582/0,696	0,629/0,674	1,064/1,372	1,273/1,582
Вільне січення тарілки, м2	0,518	0,584	0,717	0,975	1,318
Відносна площа для проходу парів F с, %	11,45	11	11,63	12,13	12,95
Маса, кг	362/340	373/356	443/441	593/557	694/668

__________________

Примітка. Чисельник – для колони типу ТСК-РЦ, знаменник – типу ТСК-РБ

Для тарілок ТСК-РЦ, ТСК-РБ, ТСК-Р, ТСК-1 діаметр ковпачків в залежності від діаметру колони.

Д_к, мм d_к х h_к (мм) Висота прорізу h_пр, мм

800 50х50 15

800-1200 80х80 20

1200-3000 100х80 30

3000-6000 150х100 30

Ширина прорізу 5-6 мм

Таблиця 5.1.2. Технічна характеристика ковпачкових тарілок типу ТСК-Р

Параметри	Діаметр колони D, мм
	1000	1200	1400	1600	1800	2000	2200
Вільне січення колони, м2	0,78	1,13	1,54	2,01	2,54	3,14	3,81
Довжина лінії барботажу, м	10,8	12,3	15,4	20,7	25,8	36,4	44,6
Периметр зливу L3, м	0,665	0,818	1,09	1,238	1,419	1,455	1,606
Січення переливу, м2	0,064	0,099	0,198	0,269	0,334	0,33	0,412
Вільне січення тарілки, м2	0,09	0,129	0,162	0,219	0,272	0,385	0,471
Відносна площа для проходу парів F с, %	11,5	11,4	10,5	10,9	10,7	12,2	12,3
Маса, кг	57,8	68,6	90,3	118,3	146	179,3	211,6
Параметри	Діаметр колони D, мм
	2400	2600	2800	3000	3200	3400	3600
Вільне січення колони, м2	4,52	5,31	6,16	7,07	8,04	9,08	10,18
Довжина лінії барботажу, м	52,8	60,3	72,8	80,4	75,4	83,8	87,6
Периметр зливу L3, м	1,775	2,032	2,096	2,39	2,36	2,62	2,88
Січення переливу, м2	0,505	0,674	0,686	0,902	0,88	1,128	1,441
Вільне січення тарілки, м2	0,557	0,638	0,769	0,849	1,18	1,32	1,37
Відносна площа для проходу парів F с, %	12,3	12,1	12,5	12,1	14,6	14,5	13,5
Маса, кг	240,8	305	349,7	355	509	546	582

Таблиця 5.1.3. Технічна характеристика розподільних тарілок типу ТСН-ІІ

Діаметр колони D, мм	Вільне січення колони, м2		D1, мм	D2, мм		h, мм		h1, мм	Патрубок для рідини
									d, мм		t, мм		n, шт	вільне січення, м2
400	0,126		320	300		185		50	32		-		13	0,0006
500	0,196		350	330		215		50	32		-		19	0,0006
600	0,283		380	360		315		130	32		-		25	0,0006
800	0,503		480	460		350		130	45		80		25	0,0013
1000	0,785		580	560		470		210	45		80		37	0,0013
1200	1,13		780	760		510		210	45		80		61	0,0013
1400	1,539		980	960		520		210	45		80		110	0,0013
1600	2,01		1170	1150		645		310	57		95		110	0,0022
1800	2,545		1170	1150		705		310	57		95		110	0,0022
2000	3,141		1370	1350		730		310	57		95		156	0,0022
2200	3,801		1570	1550		745		310	57		95		212	0,0022
2400	4,584		1770	1750		845		380	57		95		276	0,0022
2600	5,309		1770	1750		900		380	57		95		276	0,0022
2800	6,157		2000	1950		915		380	57		95		352	0,0022
Діаметр колони D, мм	Параметри тарілки
	робоче січення, м2	січення зливу, м2			допустиме навантаження по рідині, м3/(м2·год.)		Число отворів для зливу рідини n1			Маса тарілки, кг (орієнтовна)
										з вуглецевої сталі		з легованої сталі
400	0,08	0,0078			195		4			6,1		3,5
500	0,096	0,0115			180		4			9		5,1
600	0,173	0,0151			165		4			11,4		7
800	0,181	0,0326			200		4			16,4		9
1000	0,264	0,0471			190		6			27,3		14,9
1200	0,478	0,0793			220		6			37,1		19,8
1400	0,754	0,144			320		6			48,8		24,6
1600	1,075	0,2421			330		6			65		40,8
1800	1,075	0,2421			270		6			73,1		45,1
2000	1,474	0,3433			300		8			110,5		81,3
2200	1,936	0,4665			335		8			142,6		110,3
2400	2,461	0,6073			365		8			193		137,5
2600	2,461	0,6073			320		8			200		141
2800	3,141	0,7749			345		8			230		180,5

Таблиця 5.1.4. Технічна характеристика ковпачкових тарілок типу ТСК-І

Діаметр колони D, мм	Вільне січення колони, м2		Довжина лінії барботажу, м		Периметр зливу L, м			Площа зливу, м2		Площа парових патрубків, м2		Відносна площа для проходження парів, %		hД при h
														15;20		30
400	0,126		1,33		0,302			0,005		0,008		6,35		5-30		5-40
500	0,196		2,45		0,4			0,007		0,015		8
600	0,28		3,25		0,48			0,012		0,027		10
800	0,503		6		0,57			0,021		0,049		9,7
1000	0,78		9,3		0,8			0,05		0,073		9
Діаметр колони D, мм		Число ковпачків		Діаметр ковпачка d, мм		Крок t, мм	Виконання ковпачка
							1				2
							H, мм		h, мм		H, мм		h, мм		к, мм
400		7		60		90	50				60
500		13		60		90	50				60
600		13		80		110	55		15;20		70		20;30		0-10
800		24		80		110	55				70
1000		37		80		110	55				70

Примітка. Додаткова інформація о параметрах ковпачкових (та ін..) тарілок приведена в [17]

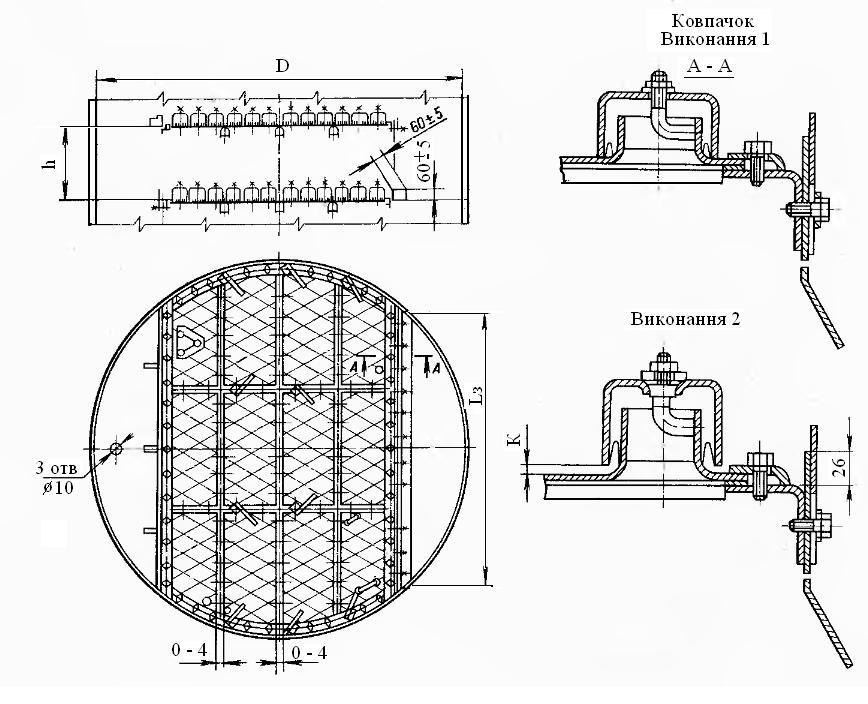

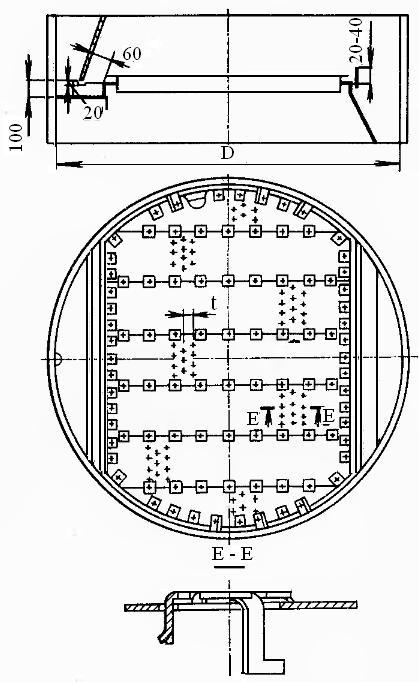

Тарілка ТСК - 1

Таблиця 5.1.5. Технічна характеристика розподільних тарілок типу ТСН-ІІІ

Діаметр колони D, мм	Вільне січення колони, м2		D1, мм	D2, мм		D3, мм	h, мм		Патрубок для рідини
									d, мм		t, мм	n, шт		вільне січення, м2
400	0,126		320	260		110	-		32		-	12		0,0006
500	0,196		350	290		110	-		32		-	16		0,0006
600	0,283		380	460		130	-		32		-	21		0,0006
800	0,503		480	560		160	-		45		-	24		0,0013
1000	0,785		580	660		190	-		45		80	30		0,0013
1200	1,13		780	860		220	150		45		80	54		0,0013
1400	1,539		980	1060		260	150		45		80	96		0,0013
1600	2,01		1170	1250		310	150		57		95	96		0,0022
1800	2,545		1170	1250		310	150		57		95	96		0,0022
2000	3,141		1370	1450		330	180		57		95	142		0,0022
2200	3,801		1570	1650		360	180		57		95	194		0,0022
2400	4,584		1770	1850		400	200		57		95	254		0,0022
2600	5,309		1770	1850		400	200		57		95	254		0,0022
2800	6,157		2000	2080		410	200		57		95	330		0,0022
Діаметр колони D, мм	Параметри тарілки
	робоче січення, м2	січення зливу, м2			допустиме навантаження по рідині, м3/(м2·год.)			Число отворів для зливу рідини n1		Маса тарілки, кг (орієнтована)
										з вуглецевої сталі			з легованої сталі
400	0,08	0,0073			180			8		5,6			3,8
500	0,098	0,0097			155			8		6,9			4,7
600	0,113	0,0127			145			8		7,4			5
800	0,181	0,0313			190			10		10,9			7,6
1000	0,264	0,0391			175			12		14,4			9,7
1200	0,478	0,0703			190			18		23,6			16,7
1400	0,754	0,1249			250			22		35,8			24,5
1600	1,075	0,2112			280			26		52,3			34
1800	1,075	0,2112			240			26		52,3			34
2000	1,474	0,3125			270			30		68,4			52,4
2200	1,938	0,4268			305			34		69,8			72,2
2400	2,461	0,558			330			38		113,5			90
2600	2,461	0,558			290			38		113,5			90
2800	3,141	0,7261			320			42		145,1			114,1

Таблиця 5.1.6. Технічна характеристика сітчастих тарілок типу ТС

Діаметр колони D, мм	Вільне січення колони, м2	Робоче січення тарілки, м2	Діаметр отвору d, мм					Січення переливу, м2	Відносна площа переливу,%	Периметр зливу Lз, м	Маса, кг
			3	4		5	6
			Крок між отворами t, мм
			7-12	8-13		10-16	16-25
			Відносне вільне січення тарілки Fв, %
400	0,126	0,054	6,62-2,26		9,1-2,56	9,1-2,78	9,1-3,7	0,004	3,81	0,302	8,2
500	0,196	0,089	7,57-2,62		10,3-2,93	10,3-3,18	10,3-4,22	0,1	3,6	0,4	10
600	0,28	0,14	8,2-2,8		11,2-3,2	11,2-3,46	11,2-4,6	0,1	4,3	0,48	13,6
800	0,51	0,41	10,25-3,49		14-3,96	13,9-4,3	14-5,7	0,016	4,1	0,57	21
1000	0,785	0,713	10-3,38		13,6-3,86	13,6-4,2	13,6-5,55	0,036	4,6	0,8	41,5

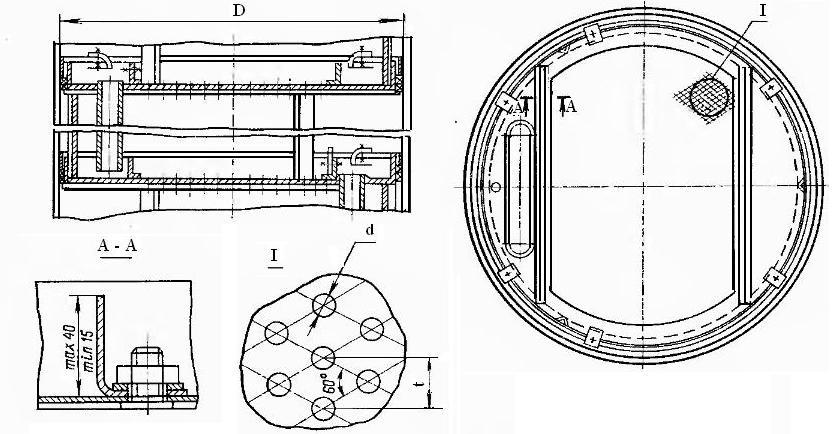

Тарілка ТС

Таблиця 5.1.7. Технічна характеристика сітчастих тарілок типу ТС-Р й ТС-Р2

Діаметр колони D, мм	Вільне січення колони, м2	Тип тарілки	Робоче січення тарілки, м2	Діаметр отвору d, мм				Січення переливу, м2	Відносна площа переливу,%	Периметр зливу Lз, м	Маса, кг
				3	4	5	6
				Крок між отворами t, мм
				7-12	8-15	10-17	16-25
				Відносне вільне січення тарілки Fв, %
1	2	3	4	5	6	7	8	9	10	11	12
1200	1,13	ТС-Р	1,01	8,4-2,75	11,1-3,13	11,1-3,4	11,1-4,5	0,06	5,3	0,722	62
		ТС-Р2	0,896	7,65-2,6	10,4-2,97	10,4-3,25	10,4-4,28	0,117	10,53	0,884	58
1400	1,54	ТС-Р	1,368	8,5-3,48	13,9-3,96	13,9-4,3	13,9-5,71	0,087	5,65	0,86	72
		ТС-Р2	1,072	8,5-3,23	12,9-3,67	12,9-3,99	12,9-5,29	0,234	19,2	1,135	73
1600	2,01	ТС-Р	1,834	10,4-3,58	14,7-4,06	14,7-4,42	14,7-5,80	0,088	4,4	0,795	89
		ТС-Р2	1,426	10,3-3,5	14,1-3,98	14,1-4,32	14,1-5,74	0,292	14,5	1,28	85
1800	2,54	ТС-Р	2,294	13,8-4,7	18,8-5,34	18,8-5,8	18,8-7,69	0,123	4,85	1,05	115
		ТС-Р2	1,64	13,2-4,5	18-5,14	18-5,57	18-7,4	0,45	17,7	1,52	96,5
2000	3,14	ТС-Р	2,822	11,6-3,95	15,8-4,5	15,8-4,89	15,8-6,49	0,159	5,06	1,19	120
		ТС-Р2	2,09	8,2-2,78	11,4-3,17	11,4-3,44	11,4-4,57	0,525	16,7	1,66	107
2200	3,8	ТС-Р	3,478	13,3-4,48	17,9-5,08	17,9-5,52	17,9-7,32	0,161	4,25	1,24	138
		ТС-Р2	2,46	7,9-2,68	10,7-3,06	10,7-3,32	10,7-4,37	0,67	15	1,85	137
2400	4,52	ТС-Р	3,9	11,1-3,78	15,3-4,29	15,3-4,62	15,3-6,18	0,317	0,9	1,57	172
		ТС-Р2	2,96	9,2-6,12	12,5-3,59	12,5-3,85	12,5-5,11	0,77	17	2	162,5
2600	5,3	ТС-Р	4,784	12,2-4,17	16,7-4,73	16,7-5,3	16,7-6,81	0,258	4,88	1,54	200
		ТС-Р2	3,27	7,5-2,58	10,4-2,9	10,4-3,15	10,4-4,18	1,015	19,2	2,25	186
2800	6,16	ТС-Р	5,04	13,7-4,65	18,6-5,28	18,6-5,73	18,6-7,6	0,26	4,2	1,575	218
		ТС-Р2	3,06	7,75-2,64	10,5-2,99	10,5-3,26	10,5-4,32	1,1	17,0	2,385	189
3000	7,06	ТС-Р	6,43	12,5-4,27	17,1-4,83	17,1-5,25	17,1-6,95	0,315	4,4	1,715	340
		ТС-Р2	4,52	5,5-1,87	7,5-2,12	7,46-2,31	7,5-3,06	1,27	18	2,61	220
3200	8,04	ТС-Р	7,268	13-4,42	17,7-5,02	17,7-5,45	17,7-7,23	0,385	4,7	1,86	265
		ТС-Р2	5,03	8,7-2,96	11,8-3,37	11,8-3,65	11,8-4,85	1,505	18,7	2,74	255
3400	9,06	ТС-Р	8,308	11,9-4,07	16,3-4,61	16,3-5	16,3-6,64	0,376	4,15	1,905	290
		ТС-Р2	5,88	9,2-3,12	12,5-3,56	12,5-3,85	12,5-5,13	1,59	17,6	2,87	270
3600	10,2	ТС-Р	9	11,9-4,05	16,2-4,6	16,2-5	16,2-6,64	4,59	5,7	2,24	305
		ТС-Р2	6,3	8,11-2,75	11,1-3,13	11,1-3,4	11,1-4,52	1,95	10,1	3,1	295

Примітка.

1. Крок розміщення отворів приймається у вказаних границях через 1 мм.

2. В таблиці вказана маса тарілки з кроком між отворами 10 мм і діаметрі отворів 3 мм.

3. Відстань між тарілками для колонних апаратів діаметром 400-1000 мм h=300 мм, для колонних апаратів діаметром 1200-3600 мм h=500 мм.

4. Густина при підрахунку маса 785 кг/м³.

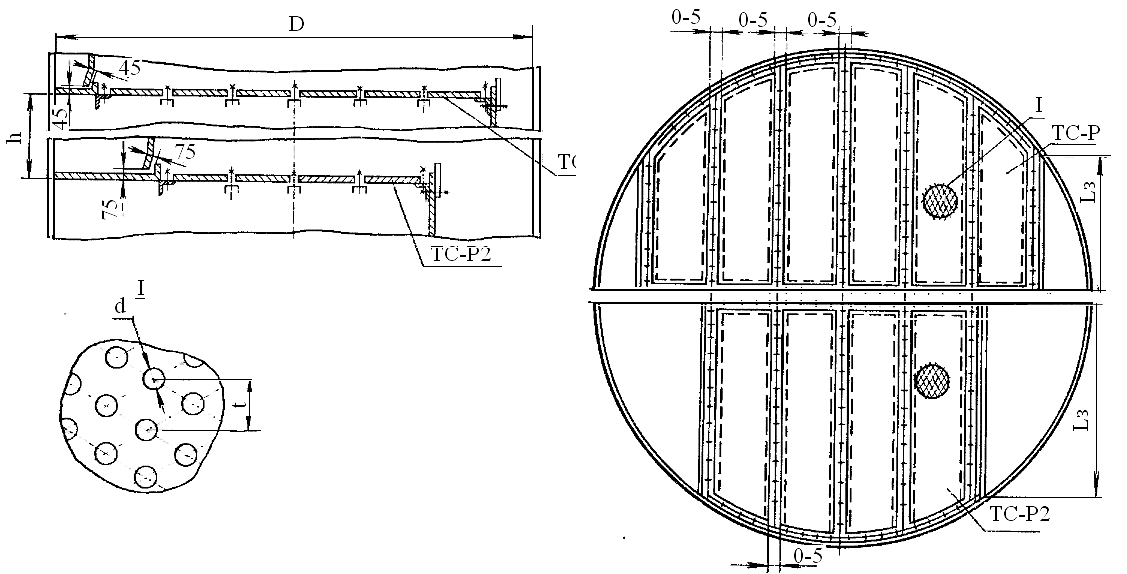

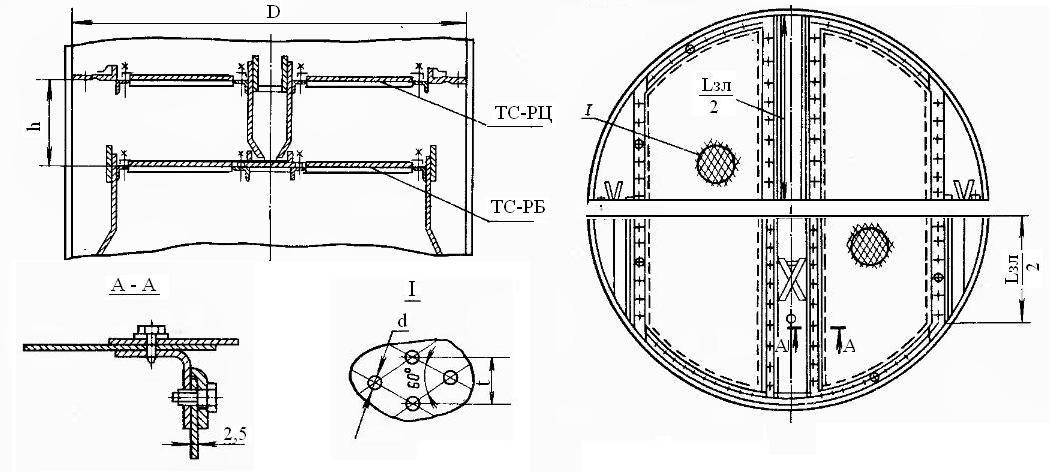

Тарілки ТС-Р й ТС-Р2

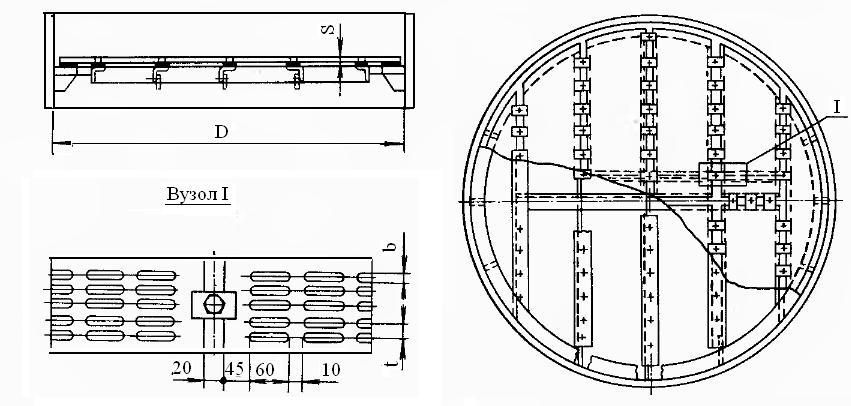

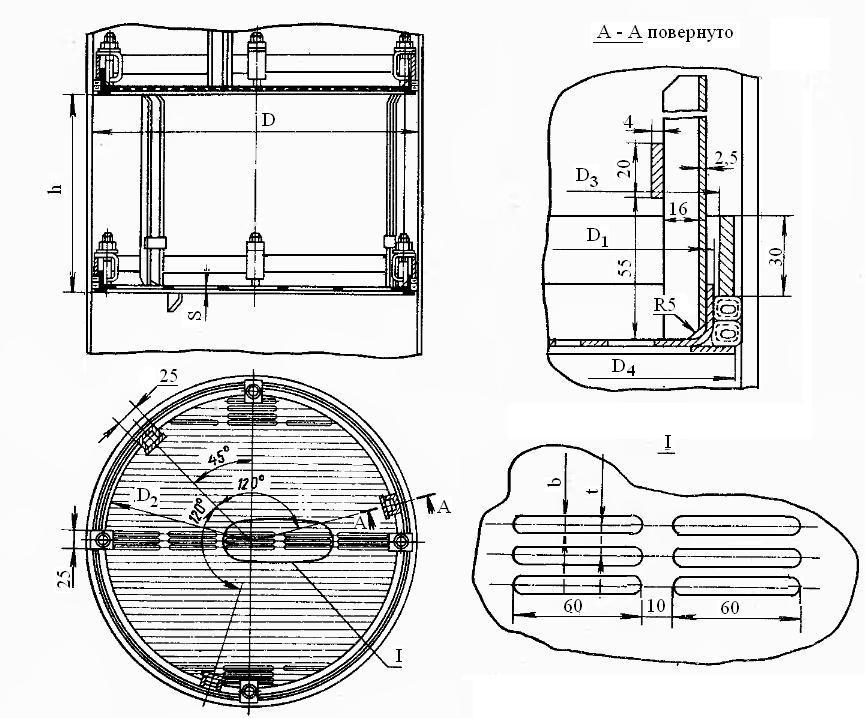

Таблиця 5.1.8. Технічна характеристика решітчастих тарілок типу ТР

Діаметр колони*, D, мм	s,мм	b,мм	Крок щілин t, мм												Маса тарілки, кг (не більше)
			8	10	12	14	16	18	20	22	24	28	32	36
			Відносне вільне січення тарілки, м2/м2
1000	2	4	0,22	0,17	0,15	0,13	0,11	0,10	0,09	0,08	0,07	-	-	-	38
1000	4	6	-	0,27	0,22	0,19	0,16	0,15	0,14	0,12	0,11	0,09	0,08	0,07	55
1200	2	4	0,24	0,21	0,16	0,14	0,12	0,11	0,10	0,09	0,08	-	-	-	49
1200	4	6	-	0,32	0,24	0,20	0,18	0,16	0,14	0,13	0,12	0,11	0,09	0,08	72
1400	2	4	0,25	0,21	0,18	0,16	0,16	0,12	0,10	0,09	0,08	-	-	-	60
1400	4	6	-	0,32	0,26	0,23	0,20	0,17	0,16	0,16	0,14	0,11	0,1	0,09	91
1600	2	4	0,26	0,20	0,17	0,14	0,13	0,11	0,10	0,09	0,08	-	-	-	79
1600	4	6	-	0,31	0,25	0,21	0,19	0,17	0,15	0,14	0,13	0,11	0,1	0,09	123
1800	2	4	0,28	0,22	0,18	0,15	0,14	0,12	0,11	0,10	0,09	-	-	-	94
1800	4	6	-	0,32	0,27	0,23	0,20	0,18	0,16	0,15	0,13	0,11	0,1	0,09	148
2000	2	4	0,26	0,20	0,17	0,15	0,13	0,12	0,10	0,09	0,08	-	-	-	129
2000	4	6	-	0,31	0,26	0,28	0,20	0,18	0,16	0,15	0,13	0,11	0,1	0,09	199
2200	2	4	0,27	0,20	0,18	0,15	0,13	0,12	0,11	0,10	0,09	-	-	-	151
2200	4	6	-	0,32	0,25	0,22	0,20	0,18	0,16	0,14	0,13	0,12	0,1	0,09	235
2400	2	4	0,27	0,22	0,18	0,16	0,14	0,12	0,11	0,10	0,09	-	-	-	196
2400	4	6	-	0,31	0,27	0,22	0,20	0,18	0,16	0,15	0,13	0,12	0,1	0,09	301
2600	2	4	0,3	0,21	0,18	0,16	0,14	0,12	0,11	0,10	0,09	-	-	-	228
2600	4	6	-	0,31	0,27	0,24	0,20	0,18	0,16	0,15	0,14	0,12	0,1	0,09	335
2800	2	4	0,27	0,24	0,19	0,16	0,14	0,12	0,11	0,10	0,09	-	-	-	249
2800	4	6	-	0,36	0,28	0,23	0,20	0,18	0,16	0,15	0,14	0,12	0,1	0,09	367
3000	2	4	0,28	0,22	0,18	0,16	0,14	0,12	0,11	0,10	0,09	-	-	-	285
3000	4	6	-	0,33	0,28	0,24	0,20	0,18	0,16	0,15	0,14	0,12	0,1	0,09	389

*Верхній рядок – для тарілок з легованої сталі, нижній – з вуглецевої

Тарілка ТР

Таблиця 5.1.9. Технічна характеристика решітчастих тарілок типу ТС-Р

Діаметр колони D, мм (маса, кг)	Вільне січення колони, м2	D1,мм	D2,мм	D3,мм	D4,мм	b,мм	Крок t, мм
							8	10	12	14	15	18	20	22	24	28	32
							Відносне вільне січення тарілки Fв, м2/м2
400	0,125	380	360	386	395	4	0,18	0,15	0,13	0,11	0,1	0,09	0,08	0,07	0,06	-	-
(5,1)						6	-	0,23	0,18	0,15	0,13	0,12	0,11	0,09	0,07	0,06	0,05
500	0,196	480	460	485	495	4	0,19	0,15	0,14	0,12	0,11	0,1	0,09	0,07	0,06	-	-
(7,0)						6	-	0,24	0,19	0,15	0,14	0,13	0,11	0,09	0,08	0,07	0,06
600	0,283	580	560	585	595	4	0,2	0,17	0,15	0,13	0,12	0,11	0,1	0,08	0,07	-	-
(10)						6	-	0,25	0,2	0,19	0,15	0,14	0,12	0,11	0,09	0,08	0,07
800	0,503	780	760	785	795	4	0,21	0,17	0,15	0,13	0,11	0,1	0,09	0,08	0,07	-	-
(14,7)						6	-	0,27	0,22	0,19	0,16	0,15	0,14	0,12	0,11	0,09	0,08

Примітка

1. Вказана маса однієї тарілки.

2. Значення S = 2,5 мм.

Тарілка ТС-Р

Таблиця 5.1.10. Технічна характеристика клапанних однопоточних тарілок типу ТКП

Діаметр колони D, мм	Вільне січення колони, м2	Робоче січення тарілки*, м2	Периметр зливу, м	Січення переливу, м2	Крок t=50мм			Крок t=75мм			Крок t=100мм
					Відносне вільне січення тарілки, %	Число клапанів**	Число рядків клапанів на потік	Відносне вільне січення тарілки, %	Число клапанів**	Число рядків клапанів на потік	Відносне вільне січення тарілки, %	Число клапанів**	Число рядків клапанів на потік
1000	0,78	0,5	0,84	0,14	7,69	48	6	5,12	32	4	-	-	-
1200	1,13	0,79	0,97	0,17	10,44	94	9	6,63	60	6	5,57	50	5
1400	1,54	1,1	1,12	0,22	11,42	140	12	7,79	96	8	5,84	72	6
1600	2,01	1,47	1,26	0,27	13,23	212	15	8,25	132	10	6,36	102	8
1800	2,55	1,83	1,43	0,3	13,23	268	17	8,46	172	11	6,90	140	9
2000	3,14	2,24	1,6	0,45	13,65	342	19	9,36	234	13	7,03	176	10
2200	3,80	2,76	1,74	0,52	14,26	432	22	9,44	286	15	7,13	216	11
2400	4,52	3,21	1,92	0,66	14,55	524	24	9,55	344	16	7,20	260	12
2600	5,30	3,84	2,05	0,74	14,91	630	27	9,98	422	18	7,71	326	14
2800	6,15	4,41	2,23	0,87	15,25	748	29	10,12	496	19	7,75	380	15
3000	7,07	5,01	2,4	1,03	14,87	838	31	9,95	560	21	7,28	410	16
3200	8,04	5,76	2,54	1,14	15,32	982	34	10,51	674	23	7,70	496	17
3400	9,08	6,44	2,72	1,32	15,38	1112	36	10,22	740	24	7,62	556	18
3600	10,20	7,39	2,85	1,4	15,87	1290	39	9,84	800	26	7,83	636	20
3800	11,30	8,08	3,03	1,61	15,8	1424	41	10,45	938	27	8,66	780	21
4000	12,60	8,96	3,2	1,82	15,83	1590	43	10,67	1072	29	8,08	812	22

_______________

* Приведені дані для тарілок модифікації А

** Число клапанів на тарілці може бути зменшене на 5% у порівнянні з вказаним в таблиці

Діаметр колони D, мм	Маса тарілки, кг (не більше)*
	З вуглецевої сталі		З корозійностійкої сталі
	загальна	в тому числі деталей з корозійностійкої сталі
1000	80	45	55
1200	95	55	70
1400	125	70	90
1600	145	80	100
1800	170	100	125
2000	200	120	145
2200	225	135	170
2400	270	160	200
2600	290	175	220
2800	330	200	240
3000	360	220	270
3200	470	280	350
3400	500	300	395
3600	570	340	445
3800	620	370	480
4000	670	400	520

_________________

*Приведена маса при відстані між тарілками 600мм

Таблиця 5.1.11. Технічна характеристика ситчастих тарілок типу ТС-РЦ й ТС-РБ

Параметри	Діаметр колони D, мм
	1400	1600	1800	2000	2200
Вільне січення колони, м2	1,54	2,01	2,54	3,14	3,8
Робоче січення тарілки, м2	1,078	1,44	1,928	2,2	2,92
Відносне вільне січення тарілки Fв, % при d (мм)/t(мм):
8/(16-25)	0,32-2,32	7,48-2,55	8,81-2,09	9,20-3,15	9,64-3,28
5/(10-18)	0,28-2,64	10,18-2,89	11,99-3,41	12,6-3,58	13,13-3,73
4/(8-15)	9,28-2,85	10,18-3,14	11,99-3,7	12,6-3,89	13,13-4,05
3/(7-12)	9,28-3,6	10,18-4,17	11,99-4,91	12,6-5,15	13,13-5,33
Січення переливу, м2	0,211/0,251	0,209/0,311	0,277/0,334	0,404/0,536	0,420/0,464
Відносна площа переливу,%	13,7/16,8	12,9/16,4	10,9/8,2	12,8/17,1	11,2/12,2
Периметр зливу Lз, м	2,34/1,93	2,74/2,22	3,15/2,30	3,56/2,79	3,95/2,77
Маса, кг	123/119	140/131	157/149	208/199	263/251
Параметри	Діаметр колони D, мм
	2400	2600	2800	3200	3600
Вільне січення колони, м2	1,54	2,01	2,54	3,14	3,8
Робоче січення тарілки, м2	1,078	1,44	1,928	2,2	2,92
Відносне вільне січення тарілки Fв, % при d (мм)/t(мм):
8/(16-25)	0,32-2,32	7,48-2,55	8,81-2,09	9,20-3,15	9,64-3,28
5/(10-18)	0,28-2,64	10,18-2,89	11,99-3,41	12,6-3,58	13,13-3,73
4/(8-15)	9,28-2,85	10,18-3,14	11,99-3,7	12,6-3,89	13,13-4,05
3/(7-12)	9,28-3,6	10,18-4,17	11,99-4,91	12,6-5,15	13,13-5,33
Січення переливу, м2	0,211/0,251	0,209/0,311	0,277/0,334	0,404/0,536	0,420/0,464
Відносна площа переливу,%	13,7/16,8	12,9/16,4	10,9/8,2	12,8/17,1	11,2/12,2
Периметр зливу Lз, м	2,34/1,93	2,74/2,22	3,15/2,30	3,56/2,79	3,95/2,77
Маса, кг	123/119	140/131	157/149	208/199	263/251

_______________

Примітка. Чисельник – для тарілок типу ТС-РЦ, знаменник – типу ТС-РБ

Д одаток 5.2. Характеристики насадок (розміри в мм)

Додаток 5.3. Коефіцієнти дифузії газів і парів

(за нормальних умов)

У повітрі У воді (при 20⁰С)

Газ D₀, 10⁶ м²/с D٠10⁶

Азот N₂ 12,2 0,00192

Аміак NН₃ 19,8 0,00183

Ацетон С₃Н₆О 9,22

Бензол С₆Н₆ 7,7

Бутилацетат 5,7

Водень Н₂ 61,1 0,00305

Сірки діоксид SО₂ 12,2

Вуглецю діоксид СО₂ 13,6 0,00178

Діхлоретан С₂Н₄Сℓ₂ 0,072

Діетиловий ефір С₄Н₁₀О 7,8

Кисень О₂ 17,5 0,00208

Метиловий спирт СН₄О 13,2 0,00144

Сірчистий ангідрид Н₂S 9,4 0,0016

Сірковуглець СS₂ 8,8

Толуол С₇Н₈ 7,1

Хлористий водень НСℓ 13,0 0,00274

Хлороформ СНСℓ₃ 0,091

Етиловий спирт С₂Н₆О 10,2 0,00103

Перерахунок коефіцієнтів дифузії.

У повітрі за іншої температури і тиску: D = D_0.

Додаток 5.4. Коефіцієнти Генрі для водних розчинів деяких газів

Газ	Температура, ˚С
	0	5	10	15	20	25	30	40	60	80	100
Значення коефіцієнта Генрі Е для водних розчинів деяких газів (в таблиці приведені значення Е*10-6 в мм рт. ст.) Перерахунок в СІ: 1 мм рт. ст. =133,3 Па
Азот N2	40,2	45,4	50,8	56,1	61,1	65,7	70,2	79,2	90,9	95,9	95,4
Ацетилен C2H2	0,55	0,64	0,73	0,82	0,92	1,01	1,11	-	-	-	-
Бром Br2	0,0162	0,0209	0,0278	0,0354	0,0451	0,056	0,0688	0,101	0,191	0,307	-
Водень H2	44	46,2	48,3	50,2	51,9	53,7	55,4	57,1	58,1	57,4	56,4
Повітря -	32,8	37,1	41,7	46,1	50,4	54,7	58,6	66,1	76,5	81,7	81,6
Вуглецю діоксид	0,553	0,686	0,792	0,93	1,08	1,24	1,41	1,77	2,59	-	-
Кисень O2	19,3	22,1	24,9	27,7	30,4	33,3	36,1	40,7	47,8	52,2	53,3
Метан CH4	17	19,7	22,6	25,6	28,5	31,4	34,1	39,5	47,6	51,8	53,3
Вуглецю оксид CO	26,7	30	33,6	37,2	40,7	44	47,1	52,9	62,5	64,3	64,3
Сірководень H2S	0,203	0,239	0,278	0,321	0,367	0,414	0,463	0,566	0,782	1,03	1,12
Хлор CІ2	0,204	0,25	0,297	0,346	0,402	0,454	0,502	0,6	0,731	0,73	-
Етан CH3CH3	9,55	11,8	14,4	17,2	20	23	26	32,2	42,9	50,2	52,6
Етилен CH2CH2	4,19	4,96	5,84	6,8	7,74	8,67	9,62	-	-	-	-
Аміак NН3	0,00156	0,00168	0,0018	0,00193	0,00208	0,00223	0,00241	-	-	-	-

Додаток 5.5. Рівноважний склад системи пара-рідина в мол. % і температури кипіння (t) в ˚С бінарних сумішей при 760 мм рт. ст.

Суміш	x	0	5	10	20	30	40	50	60	70	80	90	100	Азеотроп- на суміш
Азотна кислота-вода	y	0	0,3	1	5	16	46	83	95,5	98,7	99,5	99,9	100	38,3
	t	100	103,5	108,6	117,5	121,4	121,5	116	101,5	91,7	87,5	85,6	85,4	121,9
Аміак-вода (735 мм рт. ст.)	y	0	49	72	89,3	97,6	99,2	100	100	100	100	100	100	–
	t	99,1	82,5	69,8	48	29,2	11,8	-4	-16,5	-24,5	-29,5	-32	-33,7	–
Ацетон-бензол	y	0	14	24,3	40	51,2	59,4	66,5	73	79,5	86,3	93,2	100	–
	t	80,1	78,3	76,4	72,8	69,6	66,7	64,3	62,4	60,7	59,6	58,8	56,1	–
Ацетон-вода	y	0	60,3	72	80,3	82,7	84,2	85,5	86,9	88,2	90,4	94,3	100	–
	t	100	77,9	69,6	64,5	62,6	61,6	60,7	59,8	59	58,2	57,5	56,9	–
Ацетон-метиловий спирт	y	0	10,2	18,6	32,2	42,8	51,3	58,6	65,6	72,5	80	–	100	80
	t	64,5	63,6	62,5	60,2	58,7	57,6	56,7	56	55,3	55,05	–	56,1	55,05
Ацетон-етиловий спирт	y	0	15,5	26,2	41,7	52,4	60,5	67,4	73,9	80,2	86,5	92,9	100	–
	t	78,3	75,4	73	69	65,9	63,6	61,8	60,4	59,1	58	57	56,1	–
Бензол-толуол	y	0	11,5	21,4	38	51,1	61,9	71,2	79	85,4	91	95,9	100	–
	t	110,6	108,3	106,1	102,2	98,6	95,2	92,1	89,4	86,8	84,4	82,3	80,2	–
Бензол-оцтова кислота	y	0	26	42	59	68,6	75	79	83	88	92,5	97	100	97,5
	t	118,7	111,4	105,8	99	94	90,3	88	85,7	83,5	82	80,8	80,2	80
Вода-оцтова кислота	y	0	9,2	16,7	30,3	42,5	53	62,6	71,6	79,5	86,4	93	100	–
	t	118,1	115,4	113,8	110,1	107,5	105,8	104,4	103,3	102,1	101,3	100,6	100	–
Ізопропиловий спирт-вода	y	0	48,5	53	60	64	66,5	68	68,4	70	77	83	100	68,5
	t	100	84,4	82,5	81,2	81	80,6	80,5	80,4	80,5	81	82,3	82,4	80,4
Метиловий спирт-бензол	y	0	38,5	50	56	58	59	60	61	62	66	75	100	61,4
	t	80,2	66,9	61,1	58,6	58	57,8	57,7	57,6	57,6	58	59,6	64,9	57,6
Метиловий спирт-вода	y	0	26,8	41,8	57,9	66,5	72,9	77,9	82,5	87	91,5	95,8	100	–
	t	100	92,3	87,7	81,7	78	75,3	73,1	71,2	69,3	67,6	66	64,5	–
Метиловий спирт-етиловий спирт	y	0	7,4	14,3	27,1	39,6	51,5	62,6	72,3	79,8	86,6	93,2	100	–
	t	78,3	77,2	76,5	75	73,6	72,2	70,8	69,4	68,2	66,9	65,9	64,9	–
Мурашина кислота-оцтова кислота	y	0	8	14,6	26	38	48,5	57,6	66	74,6	83,6	92,2	100	–
	t	118,1	116	115,4	112,8	110,7	108,8	107	105,4	103,9	102,5	101,4	100,8	–
Сірковуглець-ацетон	y	0	19	29	46	53,3	57,5	60,5	61	63	72,2	78	100	61
	t	56,2	51,2	48,3	43,5	41,3	40,3	39,6	39,3	39,3	39,6	40,9	46,3	39,3
Сірковуглець-чотирьоххлористий вуглець	y	0	13,2	24	42,3	54,4	64,5	72,6	79,1	84,8	90,1	95	100	–
	t	76,7	73,7	71	66	62,3	59	56,1	53,7	51,6	49,6	47,9	46,3	–
Толуол-оцтова кислота	y	0	15,5	25,5	37,2	46	54,1	57	61,5	66,5	71,8	81	100	62,7
	t	118,1	111,3	108,9	105,6	103,3	101,7	100,8	100,6	100,6	100,9	102,6	110,8	100,6
Хлороформ-бензол	y	0	6,5	12,6	27,2	41	54,6	66	74,6	83	90,5	96,2	100	–
	t	80,6	80,1	79,6	78,4	77,2	75,9	74,5	73,1	71	68,7	65,7	61,5	–
Чотирьоххлористий вуглець-етиловий спирт	y	0	21	33	48	54	56,5	58,8	62	65,8	72,2	82,3	100	63
	t	77,9	73,7	70,8	67,2	65,3	64,6	64	63,6	64	65,6	68,5	75,9	63,3
Етилацетат- оцтова кислота	y	0	14,4	28,7	50,6	65,4	77	85,6	92	96,1	98,9	99,8	100	–
	t	118,1	–	–	–	–	–	–	–	–	–	–	77,1	–
Етиловий спирт- бензол (750 мм рт. ст.)	y	0	18	28,6	36,8	40,5	43,5	46,5	49,5	53,5	60	71	100	44,8
	t	79,7	74,3	71,2	69	68,2	67,8	67,8	68,3	68,9	70,1	72,6	78,1	67,8
Етиловий спирт-вода	y	0	33,2	44,2	53,1	57,6	61,4	65,4	69,9	75,3	81,8	89,8	100	89,4
	t	100	90,5	86,5	83,2	81,7	80,8	80	79,4	79	78,6	78,4	78,4	78,15

Додаток 5.6. Поправка β_t для розрахунку зміни густини рідини в залежності від температури

Питома густина при 200С, 103 кг/м3	βt, кг/(м3·град.)	Питома густина при 200С, 103 кг/м3	βt, кг/(м3·град.)	Питома густина при 200С, 103 кг/м3	βt, кг/(м3·град.)
0,70	0,000897	0,80	0,000765	0,90	0,000633
0,71	0,000884	0,81	0,000752	0,91	0,000620
0,72	0,00087	0,82	0,000738	0,92	0,000607
0,73	0,000857	0,83	0,000725	0,93	0,000594
0,74	0,000844	0,84	0,000712	0,94	0,000581
0,75	0,000831	0,85	0,000699	0,95	0,000567
0,76	0,000818	0,86	0,000686	0,96	0,000554
0,77	0,000805	0,87	0,000673	0,97	0,000541
0,78	0,000792	0,88	0,000660	0,98	0,000528
0,79	0,000778	0,89	0,000647	0,99	0,000515

Додаток 5.7. Співвідношення між коефіцієнтами масовіддачі за різних одиниць

вимірювання рушійної сили і потоку компоненту

Одиниці вимірювання Одиниці вимірювання потоку компонента

рушійної сили кг/с кмоль/с

кг/м³ β, або м/с

кмоль/м³ β, м/с

мас. частка

мол. частка

β(ρ – С),

Па (парціальний

тиск)

Примітка. М, М_ін і М_сер – молекулярні маси відповідно цільового компоненту, інертного компоненту і середня для середовища, в якому відбувається масоперенос; ρ – густина середовища, кг/м³, с – концентрація цільового компонента у середовищі, кг/м³, р – тиск, Па.

Література

1. Касаткин А.Г. Основные процессы и аппараты химической технологии.- М.: Химия, 1973. – 753 с.

2. Дытнерский Ю.И. Процессы и аппараты химической технологии. Ч. 1-2.- М.: Химия, 2002.- 768 с.

3. Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. – Л.: Химия, 1987. – 576 с.

4. Основные процессы и аппараты химической технологии : пособие по курсовому проектированию / Под ред. Ю.И. Дытнерского. – М.: Химия, 1991. – 272 с.

5. Процессы и аппараты химических производств : методические указания к выполнению курсового проекта. – СПб.: СЗТУ, 2004. – 44 с.

6. Стабников В.Н. Расчет и конструирование контактных устройств ректификационных и абсорбционных аппаратов. – Киев: Техника, 1970.

7. Николаев Г.И., Ханхунов Ю.М. и др. Массообменные процессы : учебное пособие. – Улан – Уде: ВСГТУ, 2005. – 240 с.

8. Лащинский А.А., Толчинский А.Р.. Основы конструирования и расчета химической аппаратуры : Справочник. – Л: Машиностроение, 1970. – 750 с.

9. Рамм В.М. Абсорбция газов. – М.: Химия, 1976. – 655 с.

10. Колонные аппараты. Каталог. – М.: ЦИНТИМНЕФТЕМАШ, 1978. – 31 с.

11. Плановский А.М., Рамм В.М., Каган С.З. Процессы и аппараты химической технологии. – М: Химия, 1968. – 848 с.

12. Борисов Г.С., Брыков В.П., Дытнерский Ю.И. и др. Основные процессы и аппараты химической технологии. – М.: Химия, 1991. – 496 с.

13. Справочник Химика. Т. V. М. – Л.: Химия, 1998. – 974 с.

14. Иоффе И.Л. Проектирование процессов и аппаратов химической технологии. – Л.: Химия, 1991. – 352 с.

15. Кузнецов И.Е., Штам К.И., Кузнецов С.И. Оборудование для санитарной очистки газов. Справочник. Киев: Техника, 1989. – 304 с.

16. Ветошкин А.Г. Защита атмосферы от газовых выбросов. Учебное пособие по проектированию. Пенза: Изд – во Пенз. гос. ун – та. 271 с.

17. Конструирование и расчет элементов колонных аппаратов. Учебное пособие. –Пенза, 2003. -114 с.

280
