9. Визначення необхідної кількості тарілок в колоні
Використаємо для розрахунку кількості тарілок метод побудови сходинок між робочою і рівноважною лініями, що дає можливість визначення теоретичної кількості тарілок. З врахуванням коефіцієнта корисної дії тарілки розрахуємо дійсну необхідну кількість тарілок.
В розділі 4 було визначено оптимальне флегмове число R = 1,45. Побудуємо в координатах у –х робочу і рівноважну лінії (для R = 1,45) і визначимо теоретичну кількість тарілок. Побудова графіка показана на рис. 6.

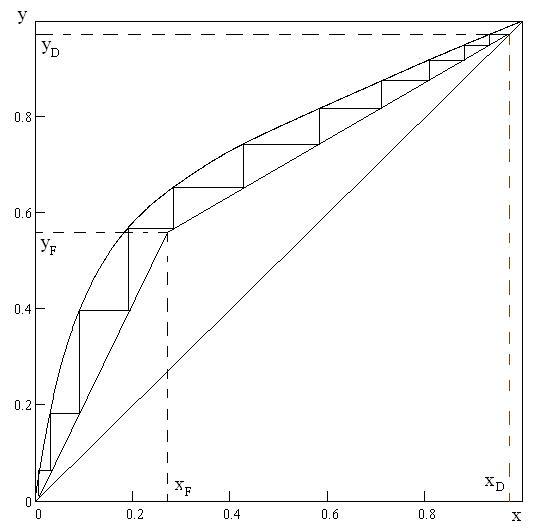

Рис. 6. Визначення теоретичної кількості
тарілок
З наведеного графіка кількість теоретичних тарілок nт = 11, в тому числі у вичерпуючій частині n1 = 4; в укріплюючій n2 = 7.
Дійсна кількість тарілок:
n = nт / η,
де η – коефіцієнт корисної дії тарілки, який визначимо з діаграми на рис. 7.
При середній температурі в колоні 82,40С тиск насиченої пари метанолу [3, рис.ХІV] Рсп = 1600 мм.рт.ст. Тиск насиченої пари води Рв= 400 мм.рт.ст.
Тоді коефіцієнт летючості α = Рсп/Рв = 4.
Розрахуємо в’язкість рідкої суміші живлення при середній температурі в колоні.
В’язкість спирту µсп = 0,26 мПа·с; в’язкість води µв = 0,34 мПа·с.
В’язкість суміші:
=
0.260.273·0.34(1-0.273)
= 0.316 мПа·с.
Добуток αµ = 4·0,316 = 1,264

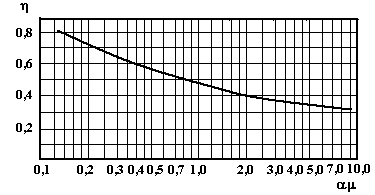

Рис.
7. Діаграма для наближеного визначення
коефіцєнта
корисної дії тарілки
З діаграми на рис. 7 η = 0,45.
Таким чином, дійсна кількість тарілок:
вичерпуючої частини n1= 4/0,45 = 9;
укріплюючої частини n2= 7/0,45 = 16.
Загальне число тарілок n = 25.
10. Визначення висоти колони:
Н = (n – 1) h + Нв + Нн,
де h – відстань між тарілками, м; Нв, Нн – відстань між верхньою тарілкою і кришкою колони і між нижньою тарілкою і днищем колони відповідно, м.
Значення Нв й Нн вибираємо у відповідності з рекомендаціями [12]:
Діаметр колони, мм Нв Нн
400 – 1000 600 1500
Відстань між тарілками складається з висоти барботажного шару (піни) hn і висоти сепараційного простору hc:
h = hn + hc (5.68)
Висоту сепараційного простору розраховуємо, виходячи з допустимого бризко виносу з тарілки, який приймають 0,1 кг рідини на 1 кг пари. для сітчатих тарілок.
Допусимий бризко виніс розраховуємо з рівняння:
е = 0,000077 (73 / σ) (w / hс)3,2,
де w –швидкість пари, віднесена до робочої площі тарілки, м/с; σ –поверхневий натяг рідини (низько киплячого компонента) при середній температурі в колоні, мН/м.
Верхня частина колони:
wв = 1,68 м/с; σ = 18,2 мН/м (при tв = 730С)
0,1 = 0,000077(73/18,2)·(1,68/hс)3,2,
звідки hс = 0,276 м.
Нижня частина колони:
wн = 1,78 м/с; σ = 16,48 мН/м.
0,1 = 0,000077(73/16,48)·(1,78/hс)3,2,
звідки hс = 0,301 м.
Висоту газорідинного шару розраховуємо за рівнянням:
hп = h0/(1 – ε),
де ε – газовміст барботажного шару.
ε
=
, (5.72)
де Fr = w2 / (gh0).
Висота шару рідини на тарілці у верхній частині колони h0В= 0,019 м;
у нижній частині колони h0Н = 0,022 м.
Критерій Фруда:
Frв = 1,682/(9,8·0,019) = 15,16;
Frн = 1,782/(9,8·0,022) = 14,7.
Газовміст барботажного шару:
εв = 15,160,5/(1+15,160,5) = 0,79;
εн = 14,70,5/(1+14,70,5) = 0,79.
Висота газорідинного шару:
hпв = 0,019/(1-0,79) = 0,09 м;
hпн = 0,022/(1-0,79) = 0,1 м.
Отже, відстань між тарілками:
верхня частина колони hв = 0,09 + 0,276 = 0,366;
нижня частина колони hн = 0,1 + 0,3 = 0,4 м.
Приймаємо відстань між тарілками однаковою для всієї колони
h = 0,4 м.
Висота колони:
Н = (25 – 1)·0,4 + 0,6 + 1,5 = 11,7 м.
