Лабораторна робота № 21

Тема : Excel. Створення графіків і діаграм. Прогнозування з використанням ліній тренда.

Мета: Формування умінь для створення графіків і діаграм. Прогнозування з використанням ліній тренда.

1 Теоретичні відомості

Діаграми призначені для графічного відображення числових даних у звітах. Діаграми поділяються на стандартні і нестандартні.

Є багато типів стандартних діаграм (гістограми, графіки, кругові, точкові і т.д.).

Діаграма складається з відповідних елементів і будують її програмою, яка називається майстер діаграм.

Під керівництвом майстра виконують чотири кроки:

• вибирають тип і вигляд діаграми;

• задають діапазон з даними;

• задають параметри діаграми;

• зазначають, куди заносити діаграму.

2 Хід роботи

2.1 Постановка задачі

1. Набрати таблицю згідно варіанту.

2. За даними цієї таблиці побудувати діаграму по роках.

3. Підібрати вид лінії тренда, вивести на графіку рівняння лінії тренда і величину вірогідності апроксимації.

4. Зробити прогноз на два наступні роки.

5. За даними графіка зробити аналіз прогнозу. Написати текст, у якому відобразити результати прогнозу (зросте чи спаде очікувана прогнозована величина).

Роки	1985	1986	1987	1988	1989	1990	1991
Реалізація меблів	35,6	38,7	39,4	41,8	43,3	42,9	41,8

3 Послідовність дій

1. Створюємо таблицю, де:

• в комірку В1 вводимо назву 1-го рядка, а в комірку В2 – назву 2-го рядка ;

• в комірку С1– І1 роки;

• в комірку С2– І1 відповідні значення реалізації меблів (рис. 21.1).

Рисунок 21.1 – Таблиця реалізації меблів

На основі створеної таблиці, користуючись МАЙСТРОМ ДІАГРАМ, будуємо точкову діаграму, щоб мати числові значення координат.

2. Підбираємо лінію тренда:

• клацнувши правою клавішею миші на точках діаграми з контекстного меню, вибираємо пункт ДОДАТИ ЛІНІЮ ТРЕНДА (рис. 21.2);

Реалізація меблів

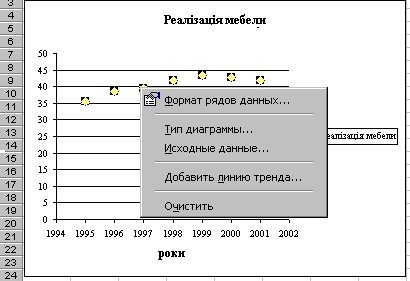

Рисунок 21.2 – Контекстне меню діаграми

• у вікні ЛІНІЇ ТРЕНДУ вибираємо тип лінії тренду. У даному прикладі – поліноміальна лінія другого порядку.

3. Скориставшись закладкою вікна ПАРАМЕТРИ (рис. 21.3), вибираємо прогноз наперед на 2 роки і опції:

• показати рівняння на діаграмі;

• помістити на діаграмі величину достовірності апроксимації R²;

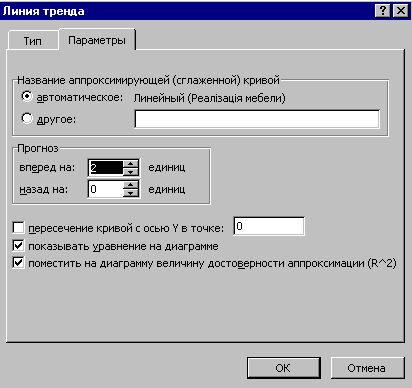

Рисунок 21.3 – Вікно ЛІНІЇ ТРЕНДУ

Значення R² в даному випадку рівне 0,9603. Це свідчить про високу точність наближення.

Наведений приклад використовує поліноміальну апроксимацію другого порядку для ілюстрації прогнозуючого спадання продажу меблів.

4 Контрольні запитання

1. Яке призначення діаграм?

2. Які типи діаграм ви знаєте?

3. Які осі мають діаграми?

4. Як отримати на екрані назву елементів діаграми?

5. Як виокремити несуміжні діапазони даних в діаграмі?

6. Як підписати осі діаграми?

7. Як розтягнути діаграму?

8. Як повернути діаграму?

9. Чим відрізняється вісь категорій від осі значень?

10. Як зробити зміни в діаграмі?

11. Як форматувати область побудови діаграм?

12. Як увімкнути панель інструментів ДІАГРАМА?

13. Як замінити тип діаграми?

14. Для чого використовують кругові діаграми?

Варіанти завдань наведені нище:

Варіант 21.1.

Роки	2004	2005	2006	2007	2008	2009	2010
Реалізація меблів	35,6	38,7	39,4	41,8	43,3	42,9	41,8

Варіант 21.2.

Роки	2003	2004	2005	2006	2007	2008	2009
Продаж цукру	135,2	138,7	139,9	141,6	143,1	142,5	141,8

Варіант 21.3.

Роки	2005	2006	2007	2008	2009	2010	2011
Реалізація парфумерії	9,7	10,3	10,8	10,7	11,6	11,4	11,4

Варіант 21.4.

Роки	2002	2003	2004	2005	2006	2007	2008
Продаж галантереї	14,5	16,2	16,5	17,2	17,8	17,7	17,5

Варіант 21.5.

Роки	2005	2006	2007	2008	2009	2010	2011
Реалізація тканини	32,8	30,2	21,7	27,8	27,5	27,2	27,9

Варіант 21.6.

Роки	2005	2006	2007	2008	2009	2010	2011
Продаж взуття	36,3	38,5	39,7	39,1	39,0	38,7	40,0

Варіант 21.7.

Роки	2005	2006	2007	2008	2009	2010	2011
Продаж одягу	52,7	56,5	60,7	54,8	70,4	68,1	67,8

Варіант 21.8.

Роки	2004	2005	2006	2007	2008	2009	2010	2011
Про-даж риби	10,84	11,12	10,6	11,31	11,62	12,0	12,73	11,12

Варіант 21.9.

Роки	12000	2001	2002	2003	2004	2005	2006
Продаж маргарину	2,8	2,9	3,0	3,6	3,8	3,9	4,1

Варіант 21.10.

Роки	2005	2006	2007	2008	2009	2010	2011
Продаж жиру	9,8	10,1	10,3	11,9	11,9	11,8	12,1

Варіант 21.11.

Роки	2005	2006	2007	2008	2009	2010	2011
Продаж олії	4,7	4,6	4,6	5,3	5,3	5,5	5,6

Варіант 21.12.

Роки	2004	2005	2006	2007	2008	2009	2010	2011
Продаж оселедця	1,97	2,12	1,28	1,71	1,6	1,11	1,18	1,02

Варіант 21.13.

Роки	2004	2005	2006	2007	2008	2009	2010	2011
Продаж консерв	2,46	2,38	2,79	2,63	2,86	3,46	4,32	5,08

Варіант 21.14.

Роки	2003	2004	2005	2006	2007	2008	2009	2010	2011
Продаж кондитерських виробів	50,1	51,4	54,9	57,4	57,7	58,9	64,3	67,8	67,1

Варіант 21.15.

Роки	2003	2004	2005	2006	2007	2008	2009	2010	2011
Продаж цукерок	15,1	16,1	17,7	19,5	19,4	20,6	20,8	22,5	23,6
