Выполнение работы

1. Используя руководство по эксплуатации, изучить устройство и принцип действия автоматического регистрирующего прибора РП – 160.

2. Ознакомиться с функциональной и принципиальной схемой автоматического регистрирующего прибора РП – 160.

3. Подготовить прибор РП – 160 к работе.

4. Произвести измерение, результаты занести в таблицу 1.

Таблица 1

Входной сигнал, мА
Выходной сигнал, %

5. По данным результатов измерений построить сквозную характеристику прибора.

Контрольные вопросы.

1. Как классифицируются регистрирующие приборы?

2. Назовите методы регистрации регистрирующих приборов.

3. Каково назначение прибора РП–160?

4. Как обеспечить проверку исправности прибора РП–160?

5. На чем основан принцип действия прибора РП–160?

6. Как установить заданные значения контролируемого параметра?

Лабораторная работа №5

ТЕМА: ИЗУЧЕНИЕ УСТРОЙСТВА, ПРИНЦИПА ДЕЙСТВИЯ И МЕТОДИКИ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ С ПОМОЩЬЮ ИЗМЕРИТЕЛЯ R,L,C ТИПА Е7–11 И МОСТА СОПРОТИВЛЕНИЙ МКМВ

Цель работы – изучить устройство и принцип действия измерителя, моста сопротивлений МКМВ.

Программа работы

1. Ознакомиться с назначением, техническими характеристиками измерителя R,L,C универсального типа Е7–11 и моста сопротивлений МКМВ.

2. Изучить устройство и принцип действия измерителя R,L,C универсального типа Е7–11 и моста сопротивлений МКМВ.

3.Произвести подготовку приборов к работе.

4. Выполнить измерения сопротивлений, индуктивности и ёмкости прибором типа Е7–11. Сравнить полученный результат с номинальными значениями.

5. Выполнить измерение активного сопротивления прибором МКМВ. Сравнить полученный результат с номинальным значением.

6. Сделать выводы о проделанной работе.

Основные сведения из теории.

В зависимости от значения, условий измерения и требуемой точности сопротивление постоянному току (омическое) можно измерить различными методами и средствами. По величине все омические сопротивления условно разделяют на: малые (до 1Ом), средние (от 1 до 10⁵ Ом) и большие (свыше 10⁵ Ом).

Метод непосредственного отсчета (омметром) позволяет получить числовое значение r_х быстро, не прибегая к вычислениям, хотя и не особенно точно. Омметры различают по схеме включения r_х с измерительным механизмом (последовательная и параллельная), по измерительному механизму (однорамочный и логометрический), по источнику питания (индукторный, сухой элемент, сеть), по классу точности и пр. Омметры с магнитоэлектрическим однорамочным измерительным механизмом, работают по последовательной (рис. 4а) или параллельной (рис. 4б) схеме, питаемые от гальванических элементов.

Рисунок 4. Измерение r_х прибором непосредственной оценки:

а) омметром по последовательной схеме;

б) омметром по параллельной схеме.

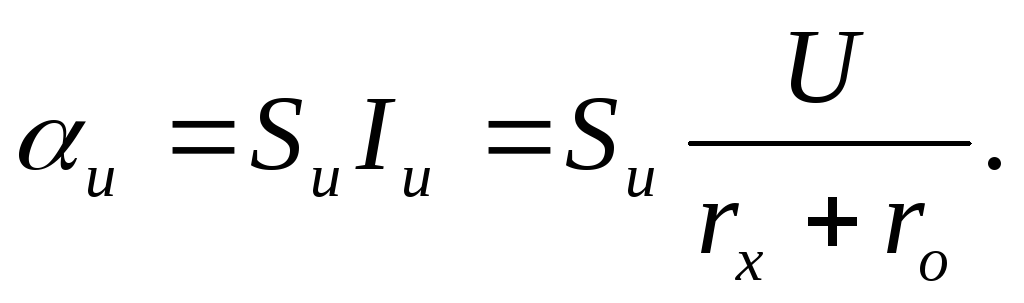

В схеме на рисунке 4а при U=const угол отклонения α_и подвижной части измерителя пропорционален его чувствительности S_и и току I_и, то есть:

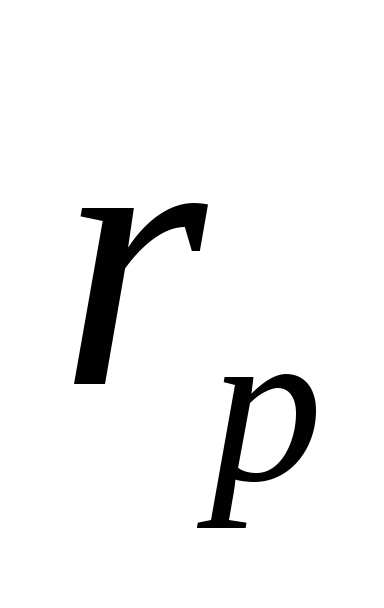

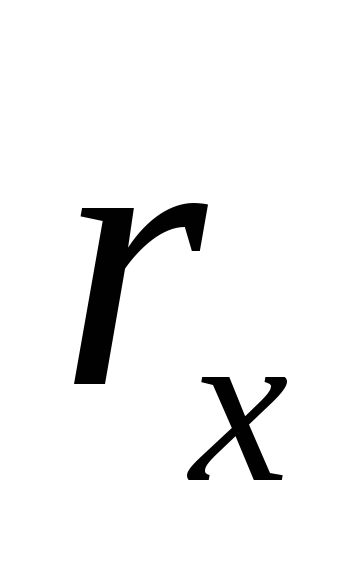

Следовательно, шкала может быть проградуирована в единицах измерения . Поскольку напряжение U гальванического элемента может изменяться, в схеме предусмотрено регулируемое сопротивление , включаемое параллельно измерителю для установки (при замкнутой кнопке К) указателя на нулевой отметке (соответствующей максимальному отклонению подвижной части).

В схеме на рисунке 4б, отклонение , пропорциональное чувствительности S_u и току I_и измерителя, также зависит от значения :

Для исключения влияния изменения напряжения питания U в схеме предусмотрено регулируемое сопротивление , включаемое последовательно измерителю, для установки при разомкнутой кнопке К указателя на нулевой отметке.
