1.7 Построение графика приведенного момента инерции
В основу метода приведения масс положено условие равенства кинетической энергии всех звеньев механизма и звена динамической модели.
Для определения приведенного момента инерции каждого звена механизма необходимо составить равенство кинетических энергий рассматриваемого звена и звена модели.
Суммарный приведенный момент инерции всего механизма равен сумме приведенных моментов инерции всех его звеньев и зависит от положения механизма:
Используя исходные данные и полученные значения передаточных функций и передаточных отношений, вычисляем значения приведенных моментов инерций каждого вена в зависимости от угла поворота начального звена.
Звено 5 совершает вращательное движение:
Делается допущение, что заготовка 7 совершает поступательное движение:
Суммарный момент инерции:
Приведенный момент инерции звена 7:
Приведенный момент инерции звена 5:
Суммарный приведенный момент инерции:
(1.24)
Приложение № 5
Моделирование расчета кинематики и динамики компрессора
2. Кинематический расчет.
Уравнение замкнутости контура: l1 +l2 = , где (0;1) единичный вектор. Проекция уравнения замкнутости на ось X:
l1cos(φ1) + l2cos(φ 2) = Sc. Проекция уравнения замкнутости на ось Y:
l1sin(φ 1)+l2sin(φ 2)=0.
2.1 Задача о положениях.
Из проекции уравнения замкнутости на ось Y находим:
sin φ 2 = -λ,sinφ1
Угол φ1 характеризует положение кривошипа относительно оси х. Угол φ2, характеризует положение шатуна относительно оси х.
cos φ 2 = .
Так как угол φ 2 относительно оси X всегда находится в первой или четвертой четвертях окружности, то со8 φ 2 всегда положителен.
2.2 Задача о скорости.
-l,sin(φ1)-l2sin(φ2) φ‘ 2 = SC.
1,С0S(φ 1)+12С0S(φ 2) φ‘2 =0.
2.3 Задача об ускорении.
-l1 cos(φ 1)-l2 С0S(φ 2)( φ ‘2)2 -12 sin (φ "2) φ2 = S``c
—l1 sin(φ1)-12 sin(φ 2)(φ2)2 +12 соs(φ 2)φ"2 = 0.
2.4 Определение координат центров масс звеньев, проекции аналога скоростей и аналога ускорений цетров масс звеньев.
2.4.1 Кривошип. Координаты точки Si:
. Проекции аналога скорости точки Si:
Проекция аналога ускорения точки Si:
Аналог угловой скорости кривошипа:
φ ‘ 1= 1 - из задачи о скорости. Аналог углового ускорения кривошипа:
φ" 1=0 - из за задачи об ускорении.
2.4.2 Шатун.
Координаты точки В:
Проекции аналога скорости точки В:
Проекция аналога ускорения точки В:
.
Проекция отрезка аг (B-s2):
.
Координаты точки s2:
Аналог угловой скорости шатуна: из задачи о скорости.
Аналог углового ускорения шатуна: из задачи об ускорении.
Проекции аналога скорости точки S2 относительно точки В:
Проекция аналога скорости точки S2:
Проекция аналога ускорения точки s2 относительно точки В:
Проекция аналога ускорения точки s2:
2.4.3 Ползун.
Координаты точки S3:
.
Проекции аналога скорости точки S3:
.
Проекции аналога ускорения точки S3."
.
Функция положения точки С:
•
Аналог скорости точки С:
•
Аналог ускорения точки С:
•
Перемещение ползуна
Кривошипная, шатунная и ползунная кривые
Ускорение и скорость ползуна
Годографы аналоговых скоростей
Изменение аналога скорости и аналога ускорения шатуна
Положение кривошипно-ползунного механизма
3. Силовой расчет.
Проекция отрезка A-Sr.
Проекция отрезка B-s2:
Проекция отрезка А-В:
Проекция отрезка В-С:
Основываясь на принципе возможных перемещений, запишем уравновешивающий момент:
Теперь механизм можно рассматривать как твердое тело
Реакции в шатуне:
Реакции в ползуне:
Реакции в кривошипе:
3.1 Сила тяжести
Уравновешивающий момент от силы тяжести:

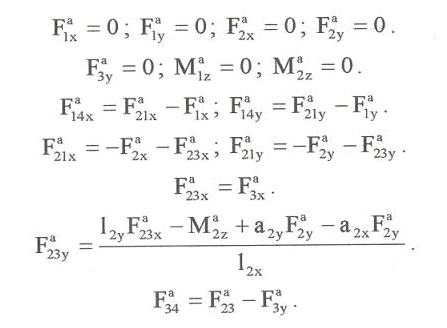

3.2 Внешние активные силы.
F3ax = -8000, (Fr, действует на промежутке от нижней мертвой точки до верхней мертвой точки).
Уравновешивающий момент от внешних активных сил:
3.3 Силы инерции.
Аналоги сил инерции Iго порядка:
Аналоги сил инерции IIго порядка:
4. Расчет маховика.
При исследовании движения механизма, находящегося под действием заданных сил, удобно все силы, действующие на звенья, заменять силами, приложенными к звену приведения. Выбирают то звено, по обобщенной координате которого проводится исследование механизма, то есть кривошип.
Приведенный момент - момент, которым наделяется звено приведения и он развивает такую же кинетическую энергию, как и кинетическая энергия всего механизма.
Производная от приведенного момента инерции по φ1:
Уравновешивающие моменты от аналогов сил инерции Iго и Пго порядка.
Коэффициент неравномерности хода:
Средняя угловая скорость:
Максимальная угловая скорость:
Минимальная угловая скорость:
Момент движущих сил:
Работа движущих сил:
Момент сил сопротивления:
Работа сил сопротивления:
Приращение кинетической энергии:
Определение вспомогательных функций F, и F
Докажем, что F1, достигает F1m при ω=ωmin. Предположим, что на главном валу машины установлен маховик с требуемым моментом инерции 1м. Обозначим 1п и <о0 значения 1п и со в начале цикла:
Момент инерции маховика:
Определение значения 1п в начале цикла:
Определение начальных условий интегрирования.
Кинетическая энергия накопленная в период разгона:
Кинетическая энергия внутри цикла:
Угловая скорость кривошипа:
Угловое ускорение кривошипа:
