2.2 Точка в системе трех взаимно перпендикулярных (ортогональных) плоскостей проекций π1, π2, π3
Рис.9. Это изображение точки (в системе трех ортогональных плоскостей проекций, совмещенных в одну плоскость) будем называть также «Эпюр Монжа».
Плоскость π3 (рис.9.) перпендикулярна двум ранее рассмотренным плоскостям проекций π1 и π2 (рис.6.). Следовательно, плоскость π3 перпендикулярна оси проекций «XO» .
Плоскость π3 пересекает плоскость π2 по линии «YO»,
а плоскость π3 по линии «ZO». Прямые «YO» и «ZO» также,
по аналогии с «XO» , называют осями проекций.
Совмещаем плоскости проекций π1, π2, π3 с системой плоскостей координат.
В этом случае с осями проекций (XO, YO, ZO) будут совмещены также и оси координат (OX OY OZ) .
Общую точку осей проекций «O» будем считать началом координат.
На основе рис.9. выполняется построение изображения, показанного далее на рис.10.

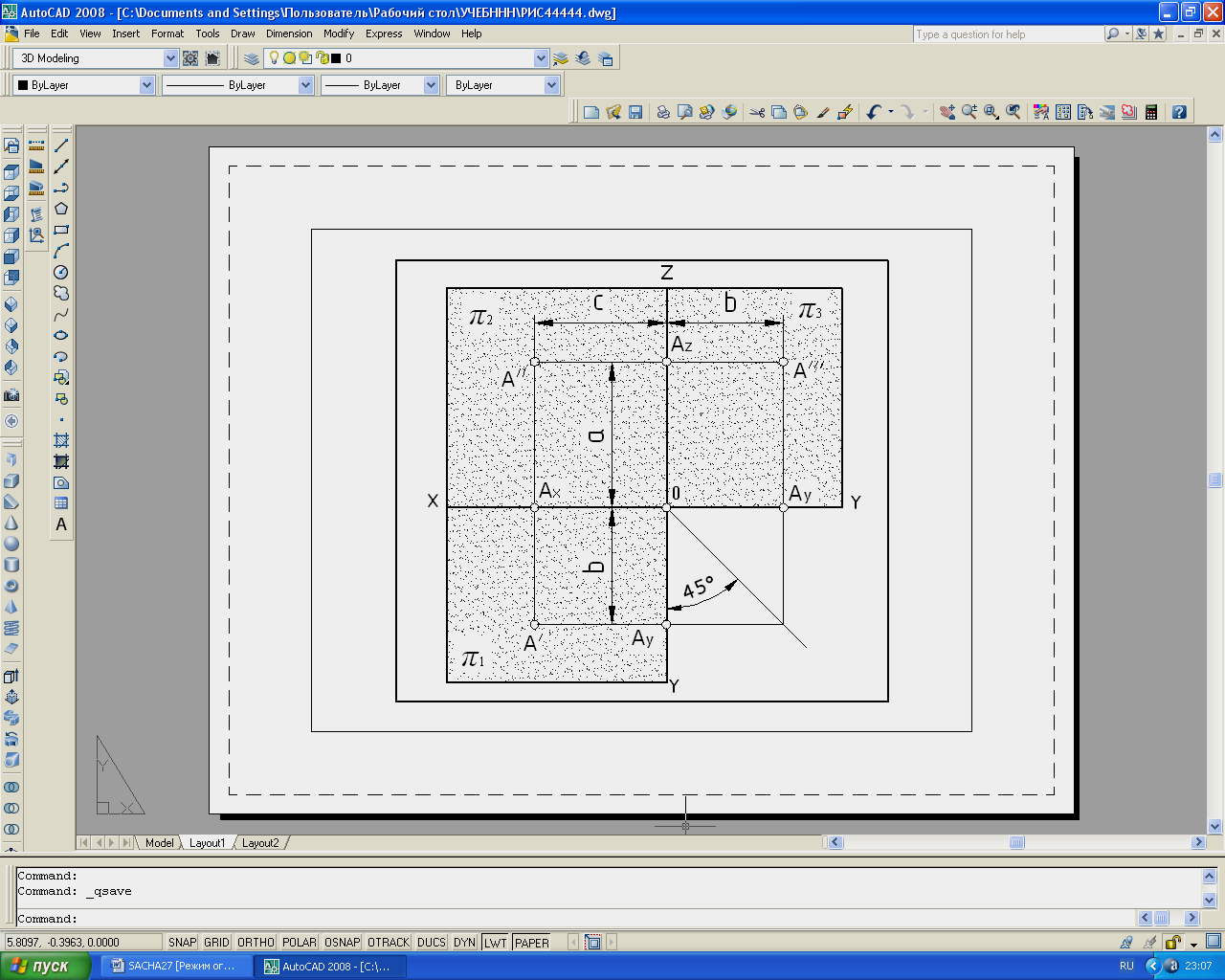

Рис. 10. Изображение точки в системе трех ортогональных плоскостей проекций, совмещенных в одну плоскость.
Прямые (А’A’’) и (А’’A’’’) перпендикулярные осям проекций, будем также называть «линиями связи».
Отрезок линии связи │A’’ Ax│= (a) определяет расстояние от точки «A» до горизонтальной плоскости проекций (π1).
Отрезок линии связи │A’ Ax│= (b) определяет расстояние от точки «A» до фронтальной плоскости проекций (π2).
Отрезок линии связи │A’ Ay││= (c) определяет расстояние от точки «A» до профильной плоскости проекций (π3). Проецирование точки в системе трех взаимно - перпендикулярных (ортогональных) плоскостей проекций.
Часто применяют в решении задач более простое изображение – «Эпюр Монжа» для точки, которое показано на рис.11.
Рис. 11. Изображение точки в системе трех
ортогональных плоскостей проекций.
Отрезок линии связи │A’’ Ax│ определяет расстояние от точки «A» до горизонтальной плоскости проекций (π1) – «отрезок z».
Отрезок линии связи │A’ Ax│ определяет расстояние от точки «A» до фронтальной плоскости проекций (π2) – «отрезок y» .
Отрезок линии связи │A’ Ay│ определяет расстояние от точки «A» до профильной плоскости проекций (π3) – «отрезок x».
Первая координата (x) точки А (отрезок Ax O) называется абсциссой.
Вторая координата (y) точки А (отрезок Ax А′) называется ординатой.
Третья координата (z) точки А (отрезок Ax A′′) называется аппликатой.
То есть мы получили в распоряжение декартову систему прямоугольных координат.
