Примерный порядок построения сборочного чертежа
Прежде, чем приступить к созданию сборочного чертежа необходимо подготовить его элементы, перестроив их таким образом, чтобы максимально облегчить работу по формированию необходимых изображений.
Создание элементов сборочного чертежа

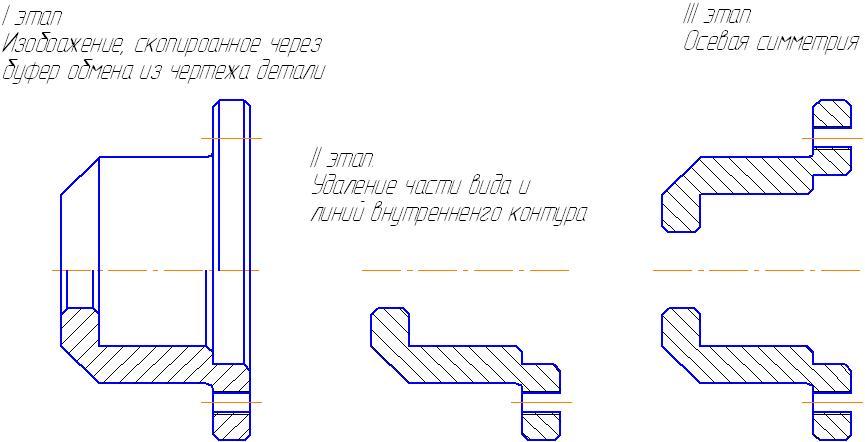

Редактирование детали «Корпус» (поз. 1).
1 . Активизировав кнопку «Открыть» на верхней панели управления откройте чертеж детали «Корпус» (ПР №5)
2. Любым способом выделите, и скопируйте в буфер обмена изображение детали, исключив размеры и знаки шероховатости.
3. Создайте документ «Фрагмент» в меню «Создать» и командой «Вставить» поместите из буфера обмена изображение детали. Проведите необходимое редактирование изображения, а именно:
-
удалите часть вида;
-
используя команду «Удалить часть кривой» меню «Редактор» удалите отрезки, принадлежащие внутреннему контуру и крепежным отверстиям
-
используя команду «Симметрия» меню «Операции» постройте изображение детали;
4. Сохраните полученный результат на жестком диске компьютера.
Редактирование детали «Оправка» (поз. 2).
1. Активизировав кнопку «Открыть» на верхней панели управления откройте чертеж детали «Оправка» (ПР №4)
2. Любым способом выделите, и скопируйте в буфер обмена изображение детали, исключив размеры, знаки шероховатости и обозначение сечения.
3. Создайте документ «Фрагмент» в меню «Создать» и командой «Вставить» поместите из буфера обмена изображение детали.
4. Воспользовавшись прикладной библиотекой КОМПАС отредактируйте изображение отверстия диаметром 10 мм схеме «Прочие» → «Прикладная библиотека КОМПАС» → «Гладкие отверстия», заменив вид сверху на вид сбоку. Для формирования местного разреза следует воспользоваться командой «Волнистая линия» из меню «Обозначения». Его штриховка осуществляется соответствующей командой меню «Геометрия»
5. Используя команду «Удалить часть кривой» меню «Редактор» удалите часть отрезка на изображениях крепежных отверстий
6. Сохраните полученный результат на жестком диске компьютера
.Редактирование детали «Кронштейн» (поз. 3).
1. Активизировав кнопку «Открыть» на верхней панели управления откройте модель детали «Кронштейн» (ПР №3А)
2. По схеме «Операции» → «Создать новый чертеж из модели» постройте «заготовку» чертежа». В открывшемся формате А4 автоматически сформирован вид сверху, на котором следует обозначить плоскость разрезы А-А и Б-Б, воспользовавшись одноименной командой из меню «Обозначения» в левой части экрана.
3. Для получения разреза следует действовать по схеме: «Вставка» на верхней панели управления → «Вид с модели» → «Разрез/ сечение». Укажите курсором линии разреза и установите его на формате.
4. Любым способом выделите, и скопируйте в буфер обмена изображение разреза. Создайте документ «Фрагмент» в меню «Создать» и командой «Вставить» поместите из буфера обмена изображение разреза. Проведите редактирование изображения, а именно:
-
воспользовавшись командой «Ввод отрезка» из меню «Геометрия» инструментальной панели постройте осевые линии. При этом на строке параметров в нижней части экрана необходимо выбрать стиль линии – «Осевая»;
-
используя команду «Удалить часть кривой» меню «Редактор» удалите отрезки, принадлежащие внутреннему контуру и крепежным отверстиям
6. Сохраните полученный результат на жестком диске компьютера.
Редактирование детали «Пластина» (поз. 4).
1. Активизировав кнопку «Открыть» на верхней панели управления откройте модель детали «Пластина» (ПР №2А)
2. По схеме «Операции» → «Создать новый чертеж из модели» постройте «заготовку» чертежа». В открывшемся формате А4 автоматически сформирован вид сверху, на котором следует обозначить плоскость разреза А-А, воспользовавшись одноименной командой из меню «Обозначения» в левой части экрана.
3. Для получения разреза следует действовать по схеме: «Вставка» на верхней панели управления → «Вид с модели» → «Разрез/ сечение». Укажите курсором линии разреза и установите его на формате.
4. Любым способом выделите, и скопируйте в буфер обмена изображение разреза
5. Создайте документ «Фрагмент» в меню «Создать» и командой «Вставить» поместите из буфера обмена изображение разреза. Проведите редактирование изображения, а именно:
-
воспользовавшись командой «Ввод отрезка» из меню «Геометрия» инструментальной панели постройте осевые линии. При этом на строке параметров в нижней части экрана необходимо выбрать стиль линии – «Осевая»;
-
используя команду «Удалить часть кривой» меню «Редактор» удалите отрезки, принадлежащие внутреннему контуру
6. Сохраните полученный результат на жестком диске компьютера.
