Технические средства реализации информационных процессов
-
Архитекрура ЭВМ. Понятие о принципах работы ЭВМ. Основные устройства компьютера.
-
Процессор. Основные характеристики процессора
-
Память ПК. Виды, организация и основные характеристики.
-
Периферийные устройства ПК: виды и назначение.
1. Архитектура ЭВМ. Понятие о принципах работы ЭВМ. Основные устройства компьютера.
Компьютер - это универсальная электронная машина, которая состоит из согласованно работающих аппаратных и программных средств для автоматической обработки информации.
Архитектура компьютера - это совокупность общих принципов организации аппаратно-программных средств и их характеристик, определяющая функциональные возможности ЭВМ при решении соответствующих классов задач. Включает основные устройства ЭВМ и структуру связей между ними.
Обычно, описывая архитектуру ЭВМ, особое внимание уделяют тем принципам ее организации, которые характерны для большинства машин, относящихся к описываемому семейству, а также оказывающие влияние на возможности программирования.
Поскольку от архитектуры компьютера зависят возможности программирования на нем, поэтому при описании архитектуры ЭВМ уделяют внимание описанию команд и памяти.
Для работы на компьютере необходимо иметь:
-
Aппаратное обеспечение (Hardware) - это физические устройства, которыми человек управляет с помощью программам и получает информацию от компьютера
-
Программное обеспечение (Software), - это совокупность необходимых программ, набор инструкций, по которым работает аппаратное обеспечение, а цель каждой программы – решить какую-либо задачу пользователя.
В основу построения подавляющего большинства компьютеров положены следующие общие принципы, сформулированные в 1945 г. американским ученым Джоном фон Нейманом.
-
-
Принцип программного управления. Программа состоит из набора команд, выполняющихся процессором автоматически в определенной последовательности без вмешательства человека.
-
Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти, поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда. Над командами можно выполнять такие же действия, как и над данными. Внутренняя память компьютера состоит из частиц – битов, в одном бите памяти хранится один бит информации.
-
Принцип адресности. Структурно основная память состоит из перенумерованных ячеек одинаковой емкости, каждая из которых имеет порядковый номер – адрес. Процессору в произвольный момент времени доступна любая ячейка. Наименьшая адресуемая часть внутренней памяти – 1 байт ( 8 бит )
-
Компьютеры, построенные на перечисленных принципах, относятся к типу фон-неймановских. Но существуют компьютеры, принципиально отличающиеся от фон-неймановских. Для них, например, может не выполняться принцип программного управления, т. е. они могут работать без счетчика команд, указывающего текущую выполняемую команду программы. Для обращения к какой-либо переменной, хранящейся в памяти, этим компьютерам необязательно давать ей имя. Такие компьютеры называются не фон-неймановскими.
К настоящему время принципы фон Неймана дополнены рядом других принципов:
-
открытая архитектура, которая означает, что в основе разработки новых ЭВМ лежат общедоступные стандарты, которые унифицируют взаимодействие различных типов оборудования и отдельных технических узлов ЭВМ. Использование при разработке оборудования открытых стандартов позволяет разным производителям разрабатывать для ЭВМ новые аппаратные средства, заменяющие или дополняющие существующее оборудование;
-
модульность построения технической архитектуры состоит в том, что вся ЭВМ состоит из отдельных функционально и конструктивно законченных модулей. Соблюдение этого принципа упрощает процедуру замены устаревших или неработоспособных узлов ЭВМ на современные или рабочие;
-
стандартизация технических устройств ЭВМ означает, что все устройства ЭВМ согласованы по своим электрическим, электромагнитным параметрам, протоколам работы, габаритам и т.д.;
В соответствии с принципами фон-неймановской архитектуры все устройства, входящие в состав компьютера, можно разделить на следующие группы:
1. Процессор – устройство управления и обработки информации - арифметической и логической,
2. Память.
3. Устройства ввода - вывода.
Устройством, обрабатывающим информацию, является центральный процессор (ЦП). Он также обеспечивает согласование действий всей аппаратуры, входящей в состав компьютера. Располагается процессор в системном блоке.
Там же расположены запоминающие устройства (память), предназначенные для хранения информации.
Устройства ввода и вывода информации расположены вне системного блока. Они играют посредническую роль, обеспечивая взаимодействие человека и компьютера. Для ПК неотъемлемыми устройствами ввода являются клавиатура и мышь, за вывод отвечает монитор, отображающий на своем экране выводимую информацию

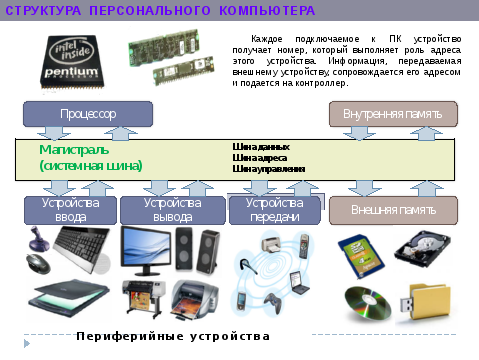

Архитектура современных ПК основана на магистрально-модульном принципе. Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами.
Материнская плата — это самая большая плата персонального компьютера. На ней располагаются магистрали, связывающие процессор, память и периферийные устройства, — так называемые шины.
Различают
-
шину данных, по которой процессор копирует данные из ячеек памяти,
-
шину адреса, по которой он подключается к конкретным ячейкам памяти, и
-
шину команд, по которой в процессор поступают команды из программ.
К шинам материнской платы подключаются также все прочие внутренние устройства компьютера. Управляет работой материнской платы микропроцессорный набор микросхем — так называемый чипсет.
Шины представляют собой многопроводные линии.
Системная магистраль ПК – это среда передачи сигналов управления, адресов, данных, к которой параллельно и одновременно могут подключаться несколько компонентов ПК.
Обычно персональный компьютер состоит из трех частей:
-
системный блок,
-
клавиатура (для организации ввода информации в компьютер),
-
монитор (для отображения текстовой и графической информации).
В системном блоке располагаются электронные схемы (микропроцессор, ОП, контроллеры устройств), блок питания (преобразует напряжение сети в постоянный ток низкого напряжения, подаваемый на электрические схемы), НГМД (дисководы), НЖМД (винчестер). К системному блоку можно подключать дополнительные устройства ввода-вывода через специальные гнезда (разъемы) на задней стенке компьютера: принтер, мышь, сканер, графопостроитель, модем, факс- модем, звуковые колонки и т.д.
Микросхемы центрального процессора и оперативной памяти расположены на самой большой электронной плате, которую называют системной или материнской платой (motherboard). На материнской плате размещены только те блоки, которые осуществляют обработку информации, а схемы, управляющие всеми остальными устройствами компьютера, реализованы на отдельных платах и вставляются в стандартные разъемы на материнской плате.
Микропроцессор производит все вычисления и обработку информации. Контроллеры и шина осуществляют обмен информацией между ОП и внешними устройствами (ВУ). Для каждого ВУ в компьютере имеется электронная схема, которая им управляет. Эта схема называется контроллером, или адаптером. Все контроллеры взаимодействуют с МП и ОП через системную магистраль по передаче данных, называемую шиной.
-
Процессор
Микросхема, реализующая функции центрального процессора персонального компьютера, называется микропроцессором.
Обязательными компонентами микропроцессора являются арифметико – логическое устройство и блок управления.
Арифметико – логическое устройство отвечает за выполнение арифметических и логических операций, а устройство управления координирует работу всех компонентов и выполнение процессов, происходящих в компьютере.
Процессор компьютера предназначен для обработки информации. Каждый процессор имеет определенный набор базовых операций (команд), например, одной из таких операций является операция сложения двоичных чисел.
С остальными устройствами компьютера, и в первую очередь с оперативной памятью, процессор связан несколькими группами проводников, называемых шинами.
Основных шин три:
-
шину данных, по которой процессор копирует данные из ячеек памяти,
-
шину адреса, по которой он подключается к конкретным ячейкам памяти, и
-
шину команд, по которой в процессор поступают команды из программ.
Основные характеристики процессора:
-
Тактовая частота задает ритм жизни компьютера. Чем выше тактовая частота, тем меньше длительность выполнения одной операции и тем выше производительность компьютера.
Тактовая частота процессора - число тактов процессора в секунду, а такт – промежуток времени (микросекунды) за который выполняется элементарная операция (например сложение). Таким образом, тактовая частота - количество элементарных операций выполняемых за 1 секунду.
Именно ТЧ определяет быстродействие компьютера Тактовая частота измеряется в мегагерцах 1Мгц = 1 миллион операций в секунду.
-
Разрядность машинного слова. Другой характеристикой процессора, влияющей на его производительность , является разрядность - это количество информации, обрабатываемое машиной за один такт. Разрядность связана с размером специальных ячеек памяти – регистрами. Регистр в 1байт (8бит) называют восьмиразрядным, в 2байта – 16-разрядным и тд. Высокопроизводительные компьютеры имеют 8-байтовые регистры (64разряда). Т.е. разрядность - это максимальная длина (кол-во разрядов) двоичного кода, который может обрабатываться и передаваться процессором целиком.
В общем случае производительность процессора тем выше, чем больше его разрядность. В настоящее время используются 18,16-, 32- и 64-разрядные процессоры, причем практически все современные программы рассчитаны на 32- и 64-разрядные процессоры.
