III. Этап творческой разработки.
Цель – уточнение и разработка принятого эскиза-идеи.
На этой стадии проектирование производится в соответствии с действующими нормами проектирования: санитарно-гигиеническими, пожарными и экономическими. Разрабатываются профили дорог, благоустройство жилых и общественных зданий, площадей, парков, зоны отдыха, производственных и коммунальных объектов.
В результате представляются:
Генеральный план поселка на ситуации в М 1: 2000
Схемы в М 1: 5000:
-
Функционального зонирования.
-
Движения транспорта и пешеходов.
-
Размещение и радиусы обслуживания детских учреждений и объектов ку- льтурно-бытового обслуживания.
-
Схема озеленения.
IV. Этап графического выполнения проекта.
Последний этап работы над курсовым проектом – вычерчивание утвержденного эскиза и графическое оформление. Состав проекта, масштаб, в котором необходимо работать указаны в программе задания.
График проектирования.
Таблица № 3
Неделя |
Этапы проектирования |
Содержание работы |
1 – 2 |
Подготовительный, информационный этап.
Результат: |
Выдача задания. Изучение Литературы. Выбор территории для застройки. Расчет территории. Семинар - реферат. Клаузура 1. Схема функционального зонирования. |
3 – 4 |
Творческий поиск.
Результат: |
Разработка каркаса композиции. Выбор композиционных приемов решений жилой территории, общественного центра и типов зданий. Транспортно-уличная инф- раструктура.
Клаузура 2. Эскиз-идея заст- ройки. Рабочий макет.
|
5 – 6 |
Творческие разработки.
Результат: |
Детальная проработка эскиза планировки и застройки поселка. Выполнение схем и макета.
Клаузура 3. Форпроект. Утверждение эскиза.
|
7 – 8 |
Графическое выполнение проекта и защита. |
Выбор композиции экспозиции и техники графической подачи проекта и макета.
|
СПИСОК ЛИТЕРАТУРЫ.
1.СНИП 2.07.89. Градостроительство. Планировка и застройка городских и сельских поселений. М., 1989.
2. Виншу И.А. Архитектурно-планировочная организация сельских населенных пунктов. М., Стройиздат, 1986.
3.Маханько Б.А. Архитектурно-планировочная и пространственная структура сельских поселков. М., Стройиздат, 1977.
4. Планировка и застройка сельских населенных мест / под ред. В.С. Рязанова,
Т.П. Клоковой/. Рекомендации по проектированию. М., 1971.
5. Иконников А.В., Артеменко В.В., Искржицкий Г.И. Основы градостроительства и планировки сельских населенных мест. М., 1982.
6. Кудиенко А.Д. Планировка и застройка сельских населенных мест. Минск, Высшая школа, 1984.
7. Делеур Г.А., Хохол Ю.Ф. Архитектура села. Киев Будiвельник, 1979.
8. Гурулев О.К. Архитектура жилых и общественных зданий для села. М., Стройиздат, 1988.
9. Хохлова Л.П. Основы проектирования сельских зданий. М., 1990.
10. Майков Г.П. Благоустройство и озеленение сел. Л., Стройиздат, 1983.
11. Благоустройство сел. Альбом чертежей. Киев, Будiвельник, 1977.
Рисунок 3.
Рисунок 4.
Рис.5.Части и элементы архитектурно-планировочной и пространственной структуры сельского поселка. а – схема планировки и застройки поселка; б,в – производственная зона и селитебная территория; г – сеть коммуникаций связей; д – жилые образования; е – общественный центр и участки отдельно стоящих общественных зданий; ж – система зеленых насаждений.
Р
Пример
комплексной ландшафтной оценки
территории проектируемого поселка.
а-
ландшафтная ситуация на участке
строительства; 1-границы поселка; 2-луга
и в низине; 3-зеленые насаждения;4-река;
б-схема
целевой оценки ландшафта: 1-территория
поселка;2-резервные территории для
расширения поселка;3-поселковый парк;
4 – лесной массив ;5-плодовый сад;
6-охраняемые ценные экземпляры деревьев;
7-охраняемое эстетически ценное
пространство; 8-территории,пригодные
для отдыха; 9-границы зоны влияния
застройки; 10-точки восприятия характерных
пейзажей. Пример
комплексной ландшафтной оценки
территории на примере проектируемого
пос. Бурелево Татарской АССР.а-ландшафтный
анализ территории проектируемого
поселка; 1-существующий лесной массив;
2-зона затопления; 3-территория, пригодная
для устройства парка; 4-границы зоны
влияния застройки; 5-территория, пригодная
для производственной зоны; 6-территория,
пригодная для селитебной зоны;7-точки
восприятия характерных пейзажей;
б-принятая
на основе ландшафтного анализа
планировочная организация поселка:
1-жилая застройка;2-производственная
зона; 3-основные транспортные связи;
4-основные пешеходные связи; 5-поселковый
парк; 6-общественный центр.
Рисунок7.Анализ ландшафтно-топографической
основы;а-топографическая
ситуация как исходный материал; б-
схема генерализации рельефа; в-
схема оценки рельефного комплекса; г
– схема
пространственного формирования рельефа;
д- схема
окончательного проектного решения.
Направления:
основные
дополнительные Пространства:
основные
дополнительные Модули:
главный дополнительный
Структуры:
дополнительный Структуры:главного пространства,
дополнительного Модулирование
локальных участков
территории. (предложение А.М. Базилевича) Рисунок.8.Методика
модулирования рельефа местности в
градостроительном проектировании. а - нулевая операция
– подготовка топоподосновы; б – первая
операция – генерализация форм рельефных
пространств; г – третья – определение
главного модуля пространства. Объемные
основания модулей природной среды. Пространственные
основания модулей природной среды. М1 – М6 –
модули природного пространства.
Глубинно
раскрывающиеся
пространства.
Направленно
раскрывающиеся
пространства. Замкнутые
пространства. Композиционные
акценты.

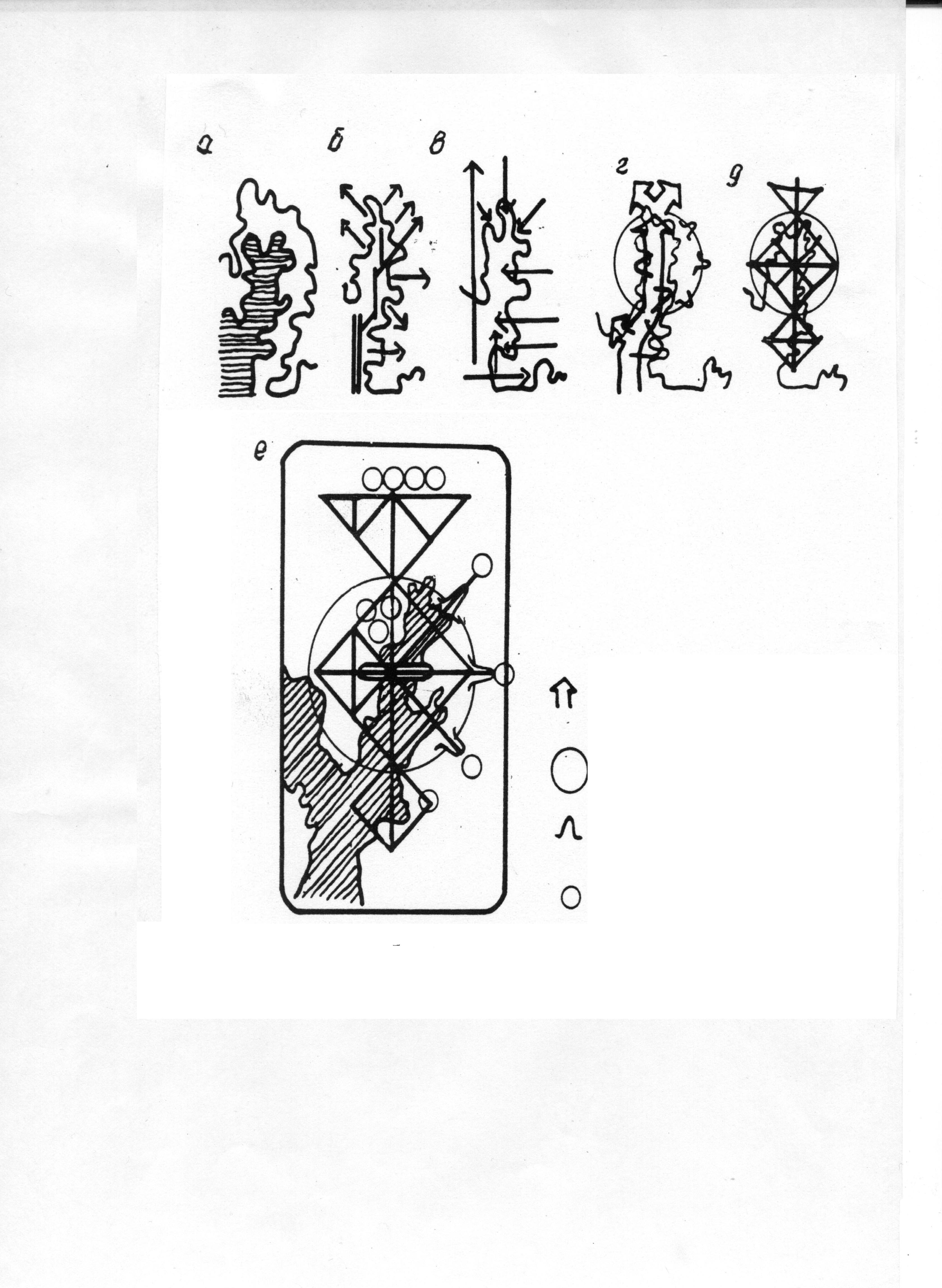

Рисунок 9.Выявление
структурных особенностей ландшафта
средствами архитектурно-пространственной
композиции: а – генерализация
рельефа; б – определение осей пространства;
в – схема осей пространствообразующих;
г – структурная иерархия пространств;
д – геометрические закономерности
пространственной структуры; е –
концепция формирования
архитектурно-пространственной
композиции.
Рисунок 10.Влияние
природных факторов на выбор схем
функционального зонирования и
композиционных схем сельских поселков. а – река, лес, озеро
– с одной стороны по отношению к поселку;
б – лес, река – с двух сторон поселка;
1-4 – возможные схемы функционального
зонирования территории поселка; 5 – не
рекомендуемые схемы функционального
зонирования; 6 – возможные композиционные
схемы планировки; 7 – не рекомендуемые
композиционные схемы.
Рисунок 10.1. Влияние
природных факторов на выбор схем
функционального зонирования и
композиционных схем сельских поселков: В – река, лес
– окружают поселок; г – река, лес, овраг
– расчленяют поселок; д – пруд, озеро,
роща – внутри поселка;1-4 – возможные
схемы функционального зонирования
территории поселка; 5 – не рекомендуемые
схемы функционального зонирования; 6
– возможные композиционные схемы
планировки; 7 –не рекомендуемые
композиционные схемы.
Двухэтажная
секционная проектируемая застройка. Двухэтажная
блокированная застройка. Одноэтажная
проектируемая застройка. Одноэтажная
существующая застройка.
Центр. Участки
школ и детских учреждений. Участки
коммунальных предприятий. Парк. Существующая
зелень. Санитарно-защитная
зона. Рисунок 11.Примеры
строительного зонирования жилой
застройки сельских поселков.

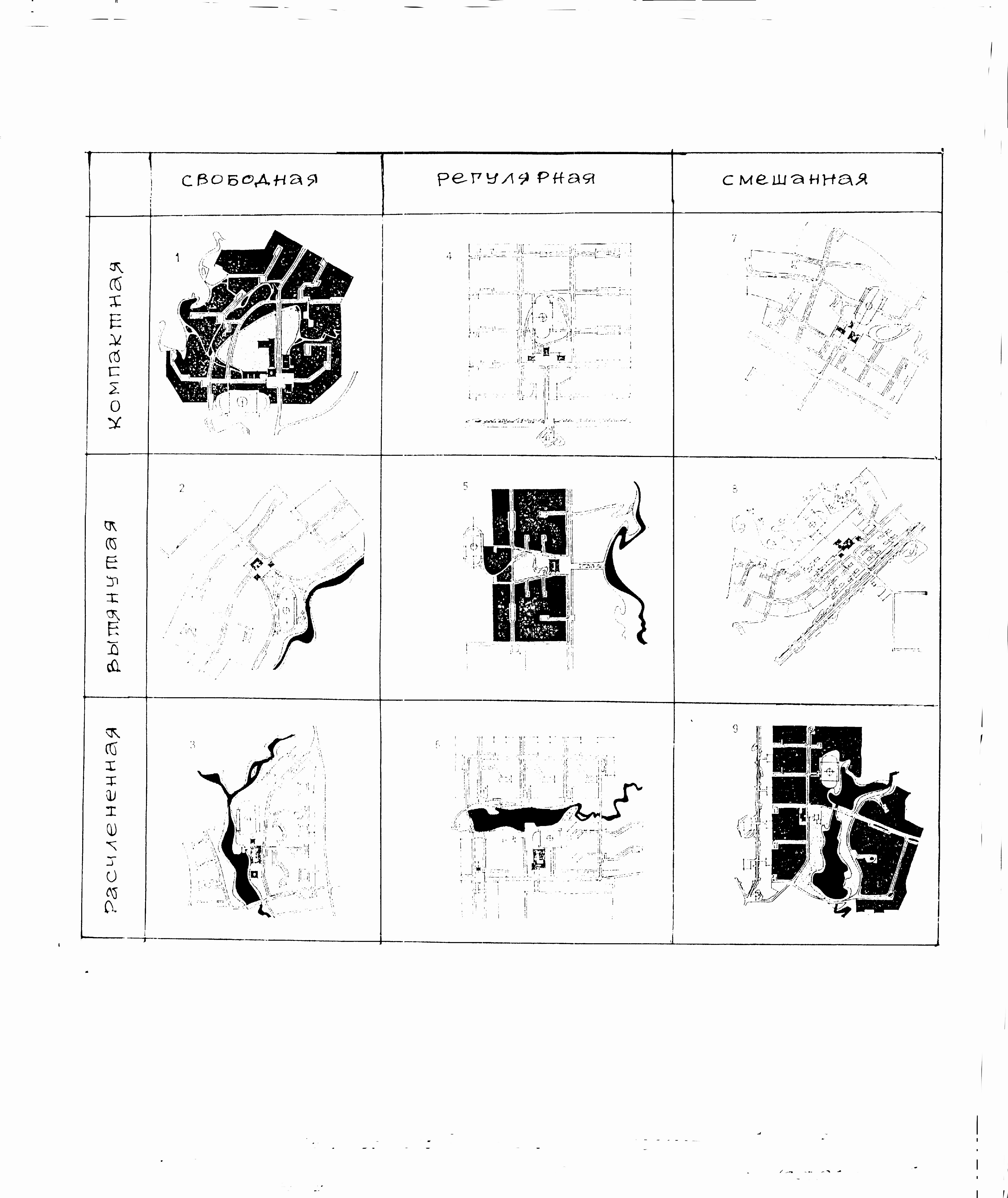

Рисунок 12.
Планировочные системы и формы планов
сельских поселков.
Приемы планировки и
застройки производственной зоны. Генеральные
планы секторов обслуживания хозяйства
в производственной зоне сельского
поселка. а-стройдвор ;б-станция
технического обслуживания тракторов; в-блок зимних
почвенных теплиц; г-завод овощных
консервов. Рисунок
13. Производственная зона поселка. Рисунок
14.Схемы планировочной организации
системы озеленения в поселках.
Рисунок 15.
Схемы планировки и застройки приусадебных
участков.

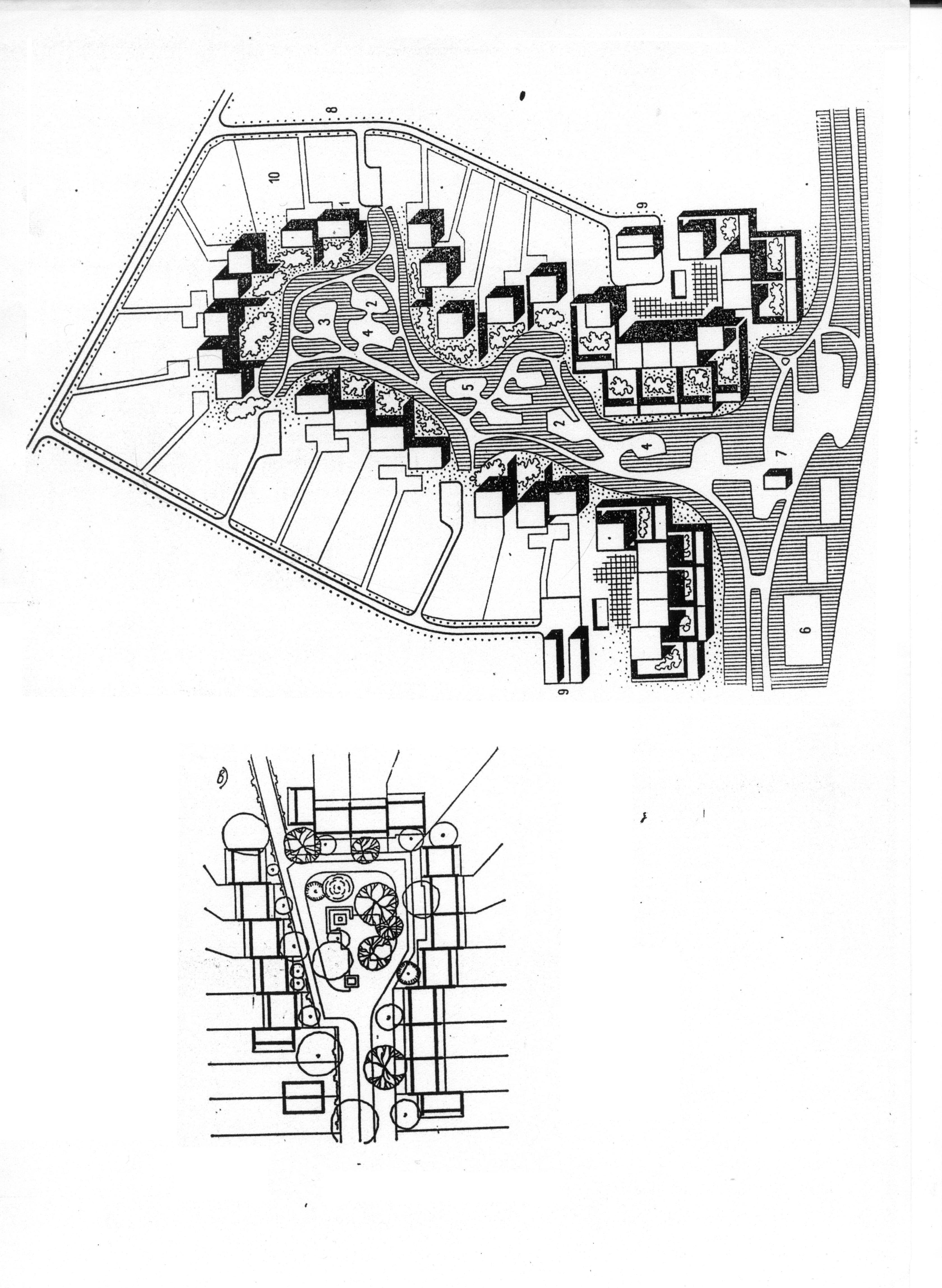

1-жилые
дома;2-площадки для детей младшего
возраста;3-площадки для школьников;4-площадки
для тихого отдыха взрослых;5-физкультурные
площадки;6-спортивные площадки;7-общественный
центр группы;8-проезды;9-гаражи и
хозяйственные постройки;10-придомовые
участки. Рисунок 16.
Варианты организации группы жилых
домов.
а
-жилая группа домов блокированного
типа:1-жилые дома; 2 -площадки для
отдыха;3-хозплощадки;4-прозды;5-хозсараи;6-приквартиные
участки;б-жилая группа домов различного
типа, решенная без учета строительного
зонирования:1-«точечные» дома для
малосемейных;2,3-секционные
дома;4-блокированные дома с квартирами
в двух уровнях;5-газоны и площадки для
игр и отдыха;6-пешеходные дорожки;7-транспортные
проезды;в-жилая группа домов различного
типа с блоком первичного обслуживания:1-12-ти
этажный жилой дом для малосемейных;2-4-х
этажные секционные дома;3-дом с квартирами
в двух уровнях;4-блок первичного
обслуживания;5-площадки для игр и отдыха,
хозплощадки; 6-транспортный проезд;г –
жилая группа домов различного типа: 1-
секционные дома;2- дома с квартирами в
двух уровнях; 3 – одноэтажные дома; 4 –
площадки для игр и отдыха;5 –хозсараи;
6 – транспортный проезд; 7 – приквартирные
участки; д – жилая группа домов различного
типа: 1 – 4-х этажный жилой дом для
малосемейных; 2 –2-х этажные секционные
жилые дома; 3- дома с квартирами в двух
уровнях; 4 –одноэтажные 2-х квартирные
жилые дома;5- площадка для игр и отдыха;
6 – хозсараи; 7 –хозпроезд; 8- приквартирные
участки; е – жилая группа домов различного
типа: 1- секционные дома; 2 –блокированные
дома с квартирами в двух уровнях; 3 –
одноэтажные дома; 4 – площадки для игр
и отдыха, хозплощадки; 5 – хозсараи и
гаражи; 6 – транспортный проезд; 7 –
приквартирные участки.
Рисунок 17. Примеры решений жилых групп.
Рисунок 18.Планировочные
приемы организации общественных центров
сел. 1-площадь-курдонер;
II-площадь «главная улица»;
III-центр-сад; IV-система
площадей; V-центр-платформа;
1-дом культуры; 2-административное
здание;3- торговый центр;4-школа;5-спортивный
корпус; 6-плавательный бассейн;
7-гостинница; 8-музей; 9-дом бракосочетаний;
10-дом пионеров; 11-башня курантов;
12-мемориальная доска, памятник; 13-детские
ясли сад; 14-жилые дома; 15-личные
хозяйственные постройки.
Р
Функциональное
зонирование общественного центра. а-схема
планировки и застройки общественного
центра: 1-дворец культуры; 2-столовая;
3,4-прдовольственный и промтоварный
магазины;5-гостинница; 6-дом быта;
7-административное здание; б-функциональные
зоны; 1-административных зданий;
2-торгово-коммунальная; 3-спортивно-зрелищных
зданий, сооружений отдыха. Функциональное
зонирование общественного центра: А-схема
планировки и застройки общественного
центра; 1,2-магазин, столовая, гостиница;
дом быта; 3-стоянка; 4-клуб-контора;
5-жилые дома; 6-школа; 7-памятник архитектуры;
8-парк; 9-пруд; б-функциональные зоны: 1-
спорта, отдыха, просвещения,административно-зрелищных
учреждений; 2-коммунально-торговая,
жилых зданий.
Рисунок 20.Композиционные
приемы организации общественных центров
сел. а-замкнутая
композиция; б-островная композиция;
в-композиция из взаимосвязанных
пространств и зданий; 1-здания;
2-пространства; 3-связи, элементы
благоустройства; 4-направление восприятия.
Примеры
закономерного построения смены
видовых перспектив сопровождающихся
«Эффектом неожиданности». А.Смена
видовых перспектив в пределах
общественного центра поселка Павловское
Владимирской области; б.Смена видовых
перспектив в пределах общественного
центра поселка Цыбли УССР; в. Смена
видовых перспектив в пределах жилых
образований поселка Биробиджанскии
Хабаровского края.
Р
Закономерности
архитектурной композиции. Симметрия
и асимметрия А-симметричные(1-общественный
центр) и
асимметричные(жилая
группа) элементы в динамической
асимметрической композиции поселка.
б-выявление главного в симметричной
композиции посредством асимметрично
решенных элементов;1-площадь общественного
центра; 2,3-жилая группа; в
–статическое(симметричные элементы)
и динамическое – направленности
движения(асимметричные элементы) в
планировочной композиции; 1-общественный
центр и жилая группа; 2,3-жилые группы.
Рисунок 22.
Закономерности архитектурной композиции.
Пропорциональные отношения. Рисунок 23. Закономерности
архитектурной композиции сельских
поселков. Метр и ритм. а.Акценты и интервалы
в ритмическом ряду. Свойства ритмического
ряда дают возможность трактовать в нем
архитектурную форму как акцент в одном
случае (1), как нейтральную в другом (2);
Рисунок 23. Закономерности архитектурной композиции сельских поселков. Метр и ритм.
б. Метроритмический ряд. Неразрывное проявление метра и ритма: метрическое расположение планировочных форм и ритмическое – элементов целого и объемов.
Техника
моделирования рельефа в пространственных
моделях. Инструменты
для пространственных моделей: 1-
портативный механический; 2-портативный
электрический; 3-стационарное оборудование.
Рисунок 24. Моделирование рельефа подосновы для проекта поселка.
