4.3. Генераторы оптических и
АКУСТИЧЕСКИХ СИГНАЛОВ
Акустические сигналы должны быть мелодичными, за исключением электронных дверных звонков. Поэтому наиболее целесообразным здесь будет напряжение прямоугольной формы. Его можно получить с помощью RС-мультивибратора. Периодическая последовательность импульсов может быть использована и для подачи оптического сигнала.
4.3.1. Генераторы
с умеренным потреблением тока в состоянии покоя
Мультивибраторы, отвечающие требованиям «классической» транзисторной техники, представляют собой симметричные схемы, похожие на схему, показанную на рис. 4.10 (на рис. 4.11 дана эквивалентная ей, собранная на микросхемах).
Рис. 4.10. Пример симметричного мультивибратора на транзисторах SS216D
В мультивибраторе по схеме на рис. 4.10 можно использовать практически любые высокочастотные кремниевые транзисторы n-р-n со статическим коэффициентом передачи тока не менее 25, например КТ301А, КТ301Е, КТ312Б, КТ315Г, КТ359А, КТ359Б, КТ359В и др.

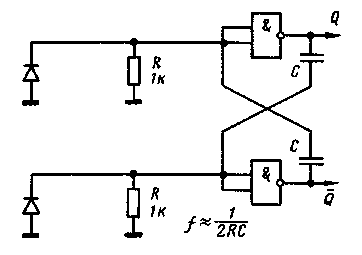

Рис. 4.11. Симметричный мультивибратор на двух микросхемах
В качестве семисегментных светоизлучающих матриц подойдут отечественные светодиодные матрицы, например АЛ305, АЛС312, АЛС321, АЛС324, АЛСЗЗЗ, АЛС334, АЛС335, АЛС337, АЛС338, АЛС342 и др. с различными буквенными индексами А, Б, В и т. д.
При повторении мультивибратора по схеме на рис. 4.11 можно использовать интегральную микросхему К133ЛАЗ или К155ЛАЗ, подключив лишь два элемента 2И-НЕ из четырех, имеющихся в данных приборах.
Рис. 4.12. Мультивибратор с оконечным каскадом (для получения акустического сигнала емкость конденсаторов С должна составлять примерно 0,47 мкФ; диод V4 устанавливается только при емкостной связи)
Так как каждый раз одно из плечей мультивибратора нагружено коллекторным током, он может быть использован для длительной работы при батарейном питании максимум при несимметричных плечах, что возможно только при сборке схемы на транзисторах. Вариант мультивибратора на микросхемах имеет тот недостаток, что он относительно критичен к выбору номиналов схемных элементов, из-за особенностей эмиттерного входа. Поэтому симметричный мультивибратор такого типа является удовлетворительным решением проблемы только при сетевом питании. Посредством изменения емкости конденсаторов Cf, C2 можно получать акустические сигналы частотой несколько сотен герц или последовательность импульсов для ламп, следующих с частотой несколько секунд.
Рис. 4.1.3. Сигнализатор на базе схемы по рис. 4.12 с клавишей «узнавания своего» (контакт S1 замыкается при открывании двери, но сигнализация не срабатывает, если «свой» человек предварительно обеспечит размыкание контакта S2)
Генератор, схема которого представлена на рис. 4.12, расширен с помощью простого выходного каскада, благодаря чему может управлять работой громкоговорителя или лампы (от нагрузки зависит и емкость конденсаторов). Он собран на германиевых транзисторах, которые в настоящее время достаточно доступны для радиолюбителей. Ток на оконечный каскад подается только на время генерирования сигнала (для запуска схемы точки х и у на рис. 4.12 замыкаются через резистор сопротивлением около 10 кОм). Вследствие этого возникает проблема рассеяния расходуемой мощности, которая может быть решена за счет повышения сопротивлений резисторов в цепях базы и коллектора транзистора V1 в равных пропорциях при одновременном уменьшении емкости правого конденсатора. Между точками х и у параллельно с пусковым резистором теперь можно установить или контакт, при замыкании которого подается сигнал, или фоторезистор. В последнем случае сигнал генерируется при повышении освещенности, причем высота звука зависит от ее интенсивности. Распайка электролитических конденсаторов, необходимых для получения мигающего оптического сигнала, должна соответствовать типу транзисторов: при n-р-n транзисторах к коллекторным цепям подключаются плюсовые выводы конденсаторов, при р-n-р — минусовые.
Точки Р1 и Р2 в схеме генератора по рис. 4.12 замкнуты перемычкой, но если в этом месте установить контакт (которым может быть контакт реле), то сигнал информации, о которой подается сообщение посредством замыкания точек х и у через резистор, будет подан только при одновременном замыкании точек Р1 и Р2. Эту возможность можно использовать, например, для сигнализации об открывании двери (при котором замыкаются точки х и у), когда «свой» человек должен предварительно обеспечить размыкание точек Р1 и Р2 (рис. 4.13). Возможны и более сложные варианты с применением датчика времени.
В мультивибраторе по схеме на рис. 4.12 можно использовать германиевые транзисторы низкой и высокой частоты и коэффициентом передачи тока не менее 40 ... 50, например ГТ322Б, МП21Д, ГТ109Г, ГТ109Е, ГТ308Б, ГТ309Г, ГТ309Е (VI и V2), а также МП21Д, МП25Б, МП26Б, МП41, МП42Б (V3).

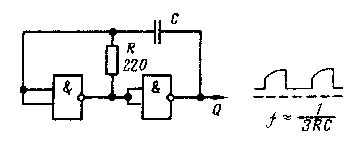

Рис. 4.14. Экономичный генератор на двух ТТЛ-микросхемах
Рис. 4.15. Генератор на трех ТТЛ-микросхемах (частоту можно изменять сопротивлением резистора R и емкостью конденсатора С)
Рис. 4.16. Модифицированный вариант схемы по рис. 4.15 (резистор Rnep позволяет варьировать частоту в пределах двух октав)
На рис. 4.14 представлена схема генератора, собранного на ТТЛ-микросхемах и равноценного описанному выше как в отношении схемных элементов, так и по качеству колебаний. Правда, в этом случае возможно варьирование только емкости конденсатора С, так как сопротивление резистора R жестко задано микросхемой. Большую свободу действий допускает устройство, схема которого показана на рис. 4.15. Этот генератор — при модификации его в соответствии с рис. 4.16 — позволяет изменять частоту в диапазоне двух октав, т. е. появляется возможность селектировать информацию, если использовать несколько резисторов разного сопротивления в различных местах, где необходимо вести контроль. Возможно также получение эффекта срабатывания сирены, например, с помощью самодельного оптоэлектронного элемента связи на базе лампы накаливания и фоторезистора. Такое интересное устройство позволяет проводить эксперименты по использованию его для систем сигнализации.
В генераторах по схемам на рис. 4.14 и 4.15 можно использовать интегральные микросхемы К133ЛАЗ и К155ЛАЗ, взяв соответственно две и три схемы 2И-НЕ.

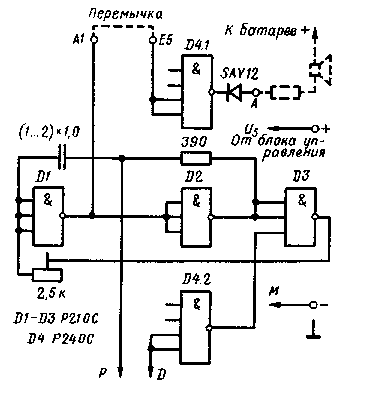

Рис. 4.17. Схема по рис. 4.16, дополненная выходным каскадом с громкоговорителем и срабатывающая только при замыкании выходов Р (через какой-либо потенциометр) и D (через какой-либо диод) на массу
Рис. 4.18. Схема, позволяющая получать сигналы трех различных тональностей в зависимости от сопротивлений потенциометров R1...R3
На рис. 4.17 представлен вариант мультивибратора, собранного на двух микросхемах, с громкоговорителем на выходе. В схему мультивибратора включен контур выделения сигнала на громкоговорителе (через резистор ограничения тока). К точке Р подключаются контакты устройства наблюдения за контролируемым явлением, а также резисторы «распознавания», как это показано на рис. 4.18. К точке D подключены диоды, один из которых при срабатывании соответствующего контакта замыкается на массу, запуская генератор (в ином случае мультивибратор постоянно генерировал бы соответственно низкую частоту). Диоды обеспечивают развязку резисторов друг от друга.
В устройстве по схеме на рис. 4.17 можно применить два корпуса интегральных микросхем К133ЛА4, в каждом из которых находятся по три элемента ЗИ-НЕ, или аналогичные по функциональным возможностям два корпуса К155ЛА4. Диод должен быть кремниевым, высокочастотным, например Д220 или КД103, КД105, КД501, КД503 с различными последующими буквенными индексами, А, Б, В и т. д.
