- •Выбор теплоносителя и системы теплоснабжения.
- •Выбор способа регулирования тепловой нагрузки.
- •Расчет и построение повышенного температурного графика.
- •Построение графиков расхода теплоносителя.
- •Гидравлический расчет тепловой сети.
- •Построение пьезометрического графика.
- •Выбор основного теплофикационного оборудования и насосов.
- •Обоснование и выбор способов прокладки тепловых сетей.
- •Выбор тепловой изоляции и описание теплоизоляционных конструкций.
- •Заключение.
- •Список литературы
-
Выбор способа регулирования тепловой нагрузки.
Тепловая нагрузка абонентов непостоянна. Она изменяется в зависимости от метеоусловий, режима расхода воды на ГВС, режима работы технологического оборудования и других факторов. Для обеспечения высоко качества теплоснабжения, а также экономичных режимов выработки тепла на станции и транспортировки его по тепловым сетям выбирается соответствующий метод регулирования. В зависимости от пункта осуществления регулирования различают центральное, местное и индивидуальное.
Центральное регулирование ведётся по типовой тепловой нагрузке, характерной для большинства абонентов района. Такой нагрузкой может быть как один вид нагрузки, например отопление, так и два разных вида при определённом их количественном соотношении, например отопление и горячее водоснабжение при заданном отношении расчётных величин этих нагрузок.
В системах теплоснабжения с преобладающей (более 65%) жилищно-коммунальной нагрузкой следует принимать регулирование по совмещённой нагрузке отопления и горячего водоснабжения. Она так же находит в последние годы широкое применение, так как при этом делается возможным удовлетворять нагрузку горячего водоснабжения без дополнительного увеличения или с незначительным увеличением расчётного расхода воды в сети по сравнению с расчётным расходом воды на отопление. Снижение расчётного расхода воды в сети приводит к уменьшению сечения трубопроводов тепловых сетей, а следовательно, и начальных затрат на их сооружение.
При суммарном среднечасовом расходе теплоты на ГВС более 15% от расчётного расхода теплоты на отопление принимаем центральное регулирование по суммарной нагрузке отопления и ГВС и строим повышенный температурный график.
Центральное качественное регулирование по совмещенной нагрузке отопления и ГВС.
Т. к. .
Строится повышенный температурный график.
-

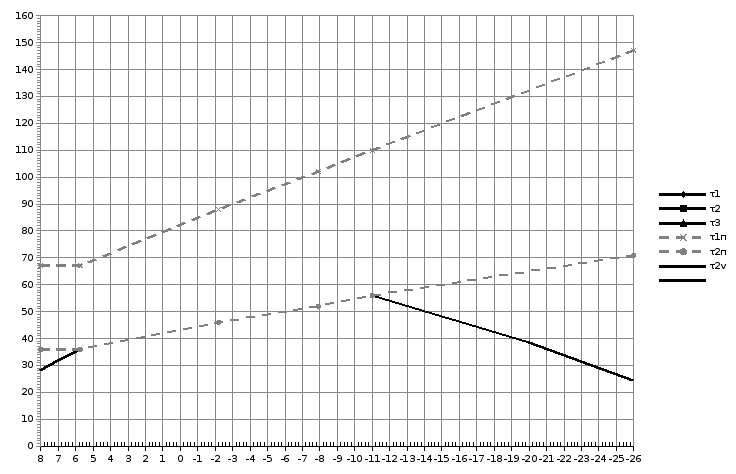

Расчет и построение повышенного температурного графика.
Расчетная температура сетевой воды в подающей магистрали: τ1р= 150 оС,
в обратной магистрали: τ2р= 70 оС,
в местном трубопроводе (после элеватора): τ3р= 95 оС.
Балансовый коэффициент принимаем: αб = 1,1.
Температура наружного воздуха для проектирования системы отопления: tнро = -37 оС.
Температура наружного воздуха для проектирования системы вентиляции: tнрв = -23оС.
Температура сетевой воды в подающем трубопроводе:
Температура сетевой воды в обратном трубопроводе:
Температура сетевой воды в местном трубопроводе:
где
Относительный расход сетевой воды на отопление:
– балансовая нагрузка ГВС.
0С – температурный перепад в отопительной системе.
– температурный напор отопительного прибора.
– температурный перепад в тепловой сети.
tн |
τ1 |
τ2 |
τ3 |
φ0 |
τ1п |
τ2п |
τ2v |
|
47 |
32 |
37 |
0,1818 |
0,73 |
||||
+8 |
60 |
38 |
45 |
0,28 |
0,839 |
64 |
37 |
20 |
tни= +2,6 |
60 |
38 |
45 |
0,28 |
0,839 |
64 |
37 |
37 |
-7,7 |
85 |
48 |
60 |
0,4673 |
0,938 |
87 |
47 |
47 |
-19,2 |
111 |
57 |
74 |
0,6764 |
0,989 |
111 |
57 |
57 |
-23 |
119 |
59 |
78 |
0,7455 |
0,999 |
119 |
59 |
59 |
-37 |
150 |
70 |
95 |
1 |
1 |
150 |
70 |
30 |
Определим температуру обратной сетевой воды после калорифера τ2v.
Для 1 температурной зоны (+8 ÷ +2.6)
– температурный напор в калорифере при выбранной .
– температурный напор в калорифере при .
- определяется по повышенному температурному графику при выбранной . (.
- определяется по повышенному температурному графику при . (.
- определяется по повышенному температурному графику при . (.
Задаёмся τ2v = +20 при
Тогда
Принимаем τ2v = +20
Задаёмся τ2v = +32 при
Тогда
Принимаем τ2v = +32
Для 2 температурной зоны (+2.6 ÷ -23)
τ2v = τ2п
Для 3 температурной зоны (-23 ÷ -37)
- в подающей магистрали при .
- в обратной магистрали при .
при
Задаёмся τ2v = 30 при
Принимаем τ2v = +30
Задаёмся τ2v = 49 при
Принимаем τ2v = +49
