Экзаменационный билет № 4
-
Виды электронной эмиссии, применение в электронных приборах.

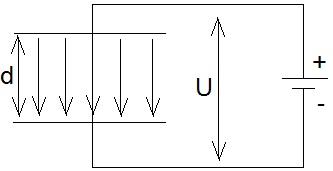

Электрическое поле может изменять направление движения электрона. В пространстве между анодом(+) и катодом(-) создано электрическое поле напряжённостью Е=U/d, где U - напряжение, d-расстояние между пластинами (электродами). На электрон в электрическом поле действует сила F=eE, где е- заряд электрона, который равен 1,6*10-19 Кл.
F=e*E=e*U/d
Виды электронной эмиссии: 1)термоэлектронная 2)фотоэлектронная 3)вторичная 4)электростатическая. Эмиссия - процесс выхода электронов с поверхности твёрдого тела в вакуум.
Электровакуумные приборы. Электронной лампой называется прибор, в котором используется движение электронов между электродами, помещёнными в вакууме. Электронные лампы, содержащие в баллоне 2 электрода - катод (-) и анод (+), называются двухэлектродными (диодами).
Положительное напряжение на аноде: электроны, испускаемые катодом, устремляются к аноду и создают анодный ток. При отрицательном напряжении на аноде: создаётся тормозящее поле, тока нет. Следовательно, диод обладает вентильным свойством (односторонней проводимостью) и применяется для выпрямления переменного тока. Статические параметры диода: крутизна характеристики диода (до 30мА/В) S=Δla/ΔUa, внутреннее сопротивление переменному току R=1/S. Эксплуатационные параметры: номинальное напряжение и ток накала Uном и Iном, допустимое обратное напряжение на диоде Uобр.max, допустимая мощность, рассеиваемая анодом Pamax. Применение: для выпрямления переменного тока, детектирования высокочастотных модулируемых напряжений и др. Трёхэлектродная лампа, у которой между катодом и анодом расположен третий электрод-сетка, называется триодом.
-
Генераторы релаксационных колебаний. Мультивибратор
Электронные генераторы – это автоколебательные системы, в которых энергия источников питания постоянного тока преобразуется в энергию незатухающих электрических сигналов переменного тока требуемой формы, частоты и мощности. 1. 1.Автогенераторы синусоидальных колебан;
2. Импульсные (релаксационные генератор.).

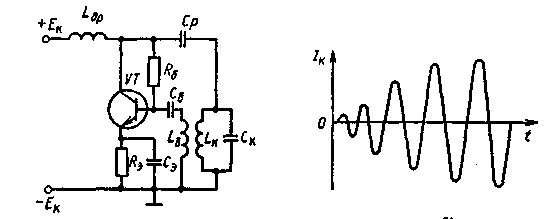

По частоте: ВЧ - автогенераторы (100 кГц-100 МГц) на основе резонансного усилителя;
НЧ- автогенераторы (0,01кГц-100кГц) RC-типа
Применение: в качестве возбудителей колебаний требуемых частот – задающих генераторов в радиопередающих и радиоприемных устройствах, в ЭВМ, измерительной технике, автоматике и др. Любой усилитель может быть превращен в автогенератор, если его охватить положительной обратной связью (ПОС) и обеспечить выполнение условия βК≥1, где β – коэффициент передачи цепи обратной связи.
Т.о. два условия самовозбуждения:
-
Условие баланса фаз – наличие положительной обратной связи;
-
Условие баланса амплитуд - βК≥1, что обеспечивает восполнение потерянной энергии и незатухающие колебания .
Мультивибратор - импульсный генератор.

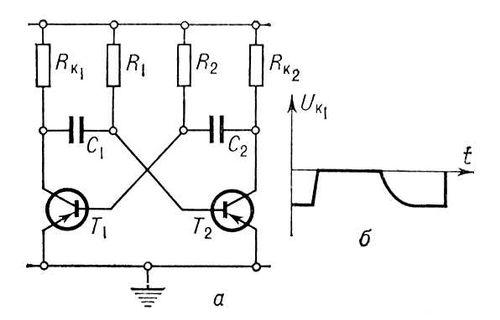

Мультивибратор - автогенератор прямоугольных импульсов (двухкаскадный резистивный усилитель с 100% положительной обратной связью). Транзисторы в мультивибраторе по очереди находятся в режиме отсечки или режиме насыщения. Из каждого коллектора можно снять прямоугольные импульсы с амплитудой, почти равной величине источника питания.
-
Задача 4. Крутизна характеристики полупроводникового диода S = 20
мА/В. Найти внутреннее сопротивление диода, объяснить смысл этого
параметра.
Решение: S=1/R R=1/S=1/20 В/мА.
