20. Які види статичних характеристик сау Вам відомі?

Статической характеристикой элемента (САУ) называется график, изображающий функцию:

, где – установившееся значение выходной координаты элемента (САУ),

– входная величина. +тоже что и в 20

21. Які особливості властиві астатичним елементам?

Звенья, для которых можно задать статическую характеристику в виде жесткой функциональной зависимости выходной величины от входной, называются статическими. Если такая связь отсутствует и каждому значению входной величины соответствует множество значений выходной величины, то такое звено называется астатическим. Изображать его статическую характеристику бессмысленно. Примером астатического звена может служить двигатель, входной величиной которого является напряжение U, а выходной - угол поворота вала , величина которого при U = const может принимать любые значения. Выходная величина астатического звена даже в установившемся режиме является функцией времени.

22. Дайте визначення сатичної сау?

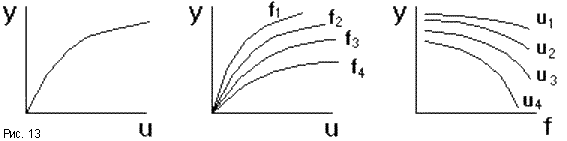

Режим работы САУ, в котором управляемая величина и все промежуточные величины не изменяются во времени, называется установившимся, или статическим режимом. Любое звено и САУ в целом в данном режиме описывается уравнениями статики вида y = F(u,f), в которых отсутствует время t. Соответствующие им графики называются статическими характеристиками. Статическая характеристика звена с одним входом u может быть представлена кривой y = F(u) (рис.13). Если звено имеет второй вход по возмущению f, то статическая характеристика задается семейством кривых y = F(u) при различных значениях f, или y = F(f) при различных u.



23. Дайте визначення астатичної сау?

Звенья, для которых можно задать статическую характеристику в виде жесткой функциональной зависимости выходной величины от входной, называются статическими. Если такая связь отсутствует и каждому значению входной величины соответствует множество значений выходной величины, то такое звено называется астатическим. Изображать его статическую характеристику бессмысленно. Примером астатического звена может служить двигатель, входной величиной которого является напряжение U, а выходной - угол поворота вала , величина которого при U = const может принимать любые значения. Выходная величина астатического звена даже в установившемся режиме является функцией времени.

24. Які способи з’єднання елементів сау вам відомі?

Структурная схема САУ в простейшем случае строится из элементарных динамических звеньев. Но несколько элементарных звеньев могут быть заменены одним звеном со сложной передаточной функцией. Для этого существуют правила эквивалентного преобразования структурных схем. Рассмотрим возможные способы преобразований.



 1. Последовательное соединение (рис.28) - выходная величина предшествующего звена подается на вход последующего. При этом можно записать:

y₁ = W₁y_o; y₂ = W₂y₁; ...; y_n = W_ny_{n - 1} = > y_n = W₁W₂.....W_n.y_o = W_эквy_o,

где.

То есть цепочка последовательно соединенных звеньев преобразуется в эквивалентное звено с передаточной функцией, равной произведению передаточных функций отдельных звеньев.

2. Параллельно - согласное соединение (рис.29) - на вход каждого звена подается один и тот же сигнал, а выходные сигналы складываются. Тогда:

 y = y₁ + y₂ + ... + y_n = (W₁ + W₂ + ... + W3)y_o = W_эквy_o,

где .

То есть цепочка звеньев, соединенных параллельно - согласно, преобразуется в звено с передаточной функцией, равной сумме передаточных функций отдельных звеньев.

3. Прараллельно - встречное соединение (рис. 30а) - звено охвачено положительной или отрицательной обратной связью. Участок цепи, по которому сигнал идет в противоположном направлении по отношению к системе в целом (то есть с выхода на вход) называется цепью обратной связи с передаточной функцией W_ос. При этом для отрицательной ОС:

 y = W_пu; y₁ = W_осy; u = y_o - y₁,

 следовательно

 y = W_пy_o - W_пy₁ = W_пy_o - W_пW_ocy = >  y(1 + W_пW_oc) = W_пy_o = > y = W_эквy_o,

где .

Аналогично:   - для положительной ОС.

Если W_oc = 1, то обратная связь называется единичной (рис.30б), тогда W_экв = W_п /(1 ± W_п).

4. Комбинированный.
