13. Технология нетиповых оптических деталей
13.1. Технология шаровидных линз

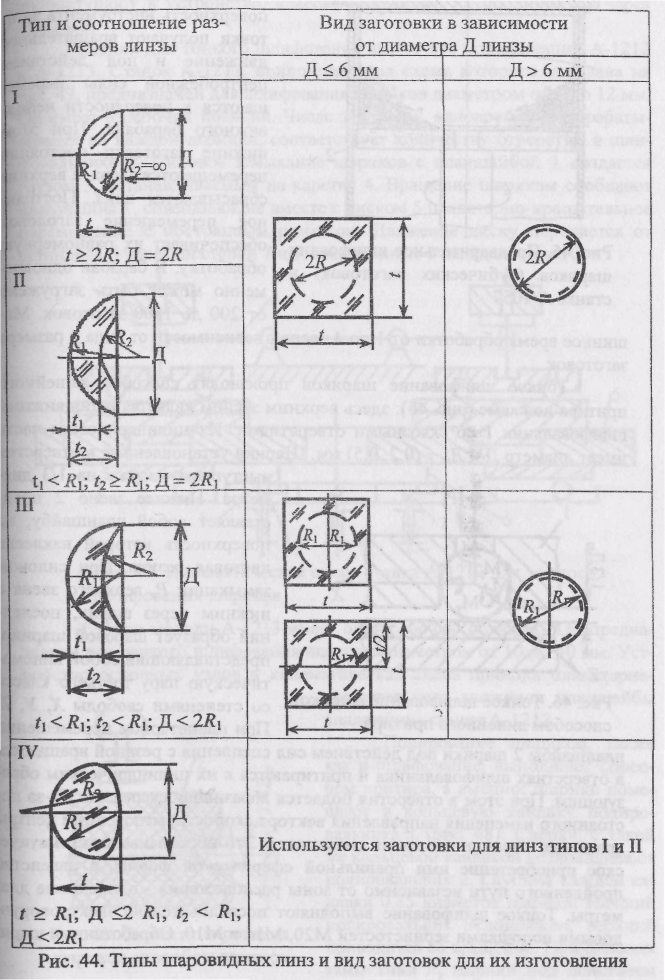

Технология линз микро- и фотообъективов, линз светосильных конденсоров и других деталей с радиусами R = 1...10 мм и толщиной t = (0,8... 1,3)/? отличается от обычной. Специфику ее определяют конструктивные параметры деталей и требования к точности изготовления (N= 1,0; ДДГ= 0,2; Р = II...IV), Шаровидные линзы по их конструктивным особенностям разделяются на несколько типов (рис. 44).
В зависимости от типа и размера линзы заготовки могут быть в виде шара и полушара полученных прессованием из вязкой стекломассы, или в виде кубиков, изготовляемых из пластин. Для линз, толщина которых равна или больше полусферы (t > R), используют заготовки в виде шара или куба. Если же толщина линзы меньше полусферы (t <К), то заготовка будет в виде шара или куба составленных из двух половинок склеенных между собой. При t « R заготовка представляет собой куб, состоящий из 8 склеенных между собой отдельных кубиков.
Размеры и геометрия заготовок должны быть выдержаны с высокой точностью. Нарушение их исключает возможность получения деталей правильной формы. Так, эллиптичность шариков изготовленных из кубов будет равна разности размеров их сторон. Прессованные заготовки в виде шариков небольших размеров не будут иметь правильной геометрическом формы из-за буртика на месте разъема прессформ и их смещения. Учитывая это, подобные заготовки изготавливают, начиная с диаметра 6 мм.
Кубы изготавливают из пластин, рассчитанных на получение кратного числа заготовок, после шлифования пластин с двух сторон, их толщина t должна быть равна стороне куба с припуском на последующую обработку, т.е. t = (2R + 2) - 0,1. Разнотолщинность пластин по краю допускается в пределах 0,02 - 0,05. Шероховатость поверхности RZIQ -J?Z20. В результате двукратного склеивания пластин, распиливания блока и подгонки толщины получают кубы с указанным выше размером сторон. Толщина t пластин для изготовления кубов составленных из двух половинок: t - (R + 1) - 0,1 мм.

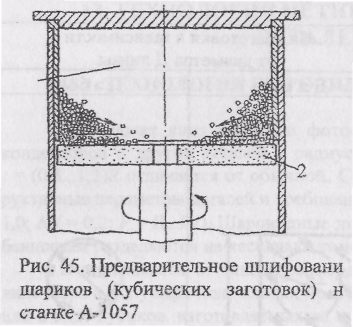

Предварительное шлифование шариков, полученных прессованием и придание кубам формы шара, производят на станке модели А-1057 (рис. 45). Заготовки загружают в барабан 1, где при вращении алмазного инструмента 2 они свободно перекатываются, сталкиваясь с поверхностью инструмента и между собой.
Вследствие
трения 0
поверхность
инструмента заготовки получают
вращательное движение и под действием
центробежной силы перемещаются к
поверхности неподвижного барабана.
При этом нижние заготовки постоянно
перемещаются вверх, а верхние сбрасываются
вниз. Постоянное перемещение заголовок
обеспечивает их разномерную обработку.
В барабан одновременно может быть
загружено
от 200 до 1500 заготовок. Машинное время
обработки от 1 до 4 часов в зависимости
от вида и размера заготовок.

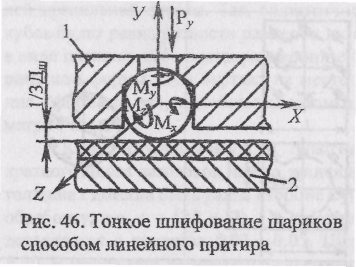

Тонкое шлифование шариков производят способом линейного притира по схеме (рис. 46): здесь верхним звеном является неподвижный шлифовальник 1 со сквозными отверстиями. Их цилиндрическая часть имеет диаметр Д = Дш+ (0,2..0,5) мм. Шарики установленные в отверстия
выступают
наружу на 1/3
диаметра.
Нижнее звено 2 представляет собой
планшайбу, на поверхность которой
наклеена листовая резина. При силовом
замыкании Ру
верхнего
звена с нижним через шарик, последний
образует шаровой шарнир, представляющий
собой кинематическую пару третьего
класса :о степенями свободы X,
У, Z.
При планетарном перемещении планшайбы
2 шарики под действием сил сцепления с
резиной вращаются в отверстиях
шлифовальника и притираются к их
цилиндрическим образующим. При этом
в отверстия подается абразивная
суспензия. Из-за постоянного изменения
направления вектора скорости, мгновенные
центры вращения шариков все время
смещаются. Это обеспечивает автоматическое
приобретение ими правильной сферической
формы, а равенство пройденного пути
независимо от зоны расположения -
одинаковые диаметры. Тонкое шлифование
выполняют последовательно электрокорундовыми
порошками зернистостей М20, М14 и М10.
Обработанные шари-
ки поступают в устройство, классифицирующее их по диаметру через 0,002 мм,

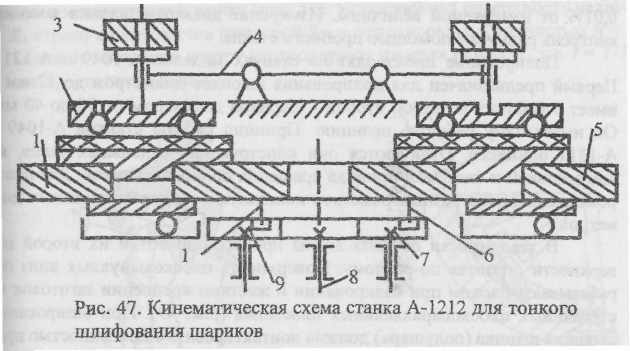

Станки для тонкого шлифования имеют две модификации А-1212 и А-1213, Станок А-1212, принципиальная схема которого показана на рис. 47, предназначен для шлифования шариков диаметром от 1 до 12 мм. Он имеет 8 рабочих позиций. Число заготовок, одновременно обрабатываемых на каждой позиции, соответствует количеству отверстий в шли-фовальнике 2. Силовое замыкание шариков с планшайбой 1 создается грузом 3, устанавливаемым на каретку 4. Вращение шарикам сообщают планшайбы 1, совершающие вместе с диском 5 планетарно-вращательное перемещение с постоянным размахом. Движение диску передается от шпинделя 8 через шестерни 7 и 9, соединенные с пальцами 6 и 10
Станок модели А-1213 имеет одну рабочую позицию. Он предназначен для тонкого шлифования шариков диаметром от 10 до 40 мм. Устройство основных узлов и кинематическая схема привода планетарно-
вращательного движения планшайбы аналогичны станку А-1212.
Полирование
шариков, также как и шлифование, выполняют
способом притира, а именно: шарики
помещают в кольцевую канавку
полировальника 1 (рис. 48). Сверху, с
такой же кольцевой канавкой устанавливают
полировальник 2. Глубина каждой канавки
0,25 диаметра шарика. Нижний полировальник
неподвижен, верхний приводится во
вращение. При силовом И
замыкании Ру
шарики
под действием
сил сцепления с поверхностью канавки катятся по ней. Так как линейные скорости у наружного и внутреннего диаметра канавки разные, шарики вращаются вокруг осей ОХ, О У, OZ, и при наличии суспензии полируются. Для того чтобы полируемые поверхности не царапались друг о друга, между стеклянными шариками помещают шарики из полистирола. Диаметр их на 0,1 - 0,5 мм меньше диаметра стеклянных, полирование выполняют в два перехода. Рабочая поверхность полировальника 1-го перехода представляет смесь смолы с опилками мягких пород дерева, а полировальник 2-го перехода - из мягкой смолы. Полирующий абразив - поли-рит или порошок ПФ. После 1-го перехода шарики классифицируют по диаметру через 0,1 мкм с помощью вертикального оптиметра, а после 2-го перехода - на ультраоптиметре с погрешностью, не превышающей 0,01% от измеряемой величины. Измерение диаметра шарика заменяет контроль радиуса с помощью пробного стекла.
Полирование производят на станках моделей А-1049 и А-1211. Первый предназначен для полирования шариков диаметром до 12 мм и имеет 5 рабочих позиций, второй - шариков диаметром от 10 до 40 мм. Он имеет одну рабочую позицию. Принцип работы станков А-1049 и А-1211 одинаков. Отличаются они конструкцией отдельных узлов, их компановкой и системой привода вращения полировальников. Для полирования шариков разных размеров используют инструмент разных диаметров.

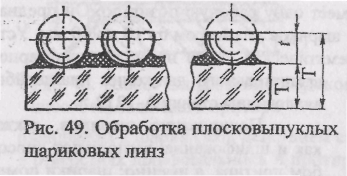

В
зависимости от типа линзы процесс
обработки их второй поверхности
строится по-разному. Поверхность
плосковыпуклых линз обрабатывают
блоком при базировании и жестком
креплении заготовок на стеклянных
плоскопараллельных пластинах (рис. 49).
При базировании вершина шарика (полушара)
должна контактировать с поверхностью
приспособления. Плоскостность
обрабатываемой поверхности
контролируется с помощью интерферометра
или пробного стекла, а толщину / линзы
- измерением на вертикальном оптиметре
с учетом толщины Т, пластины, т.е.
/ = Т-Т,.
Вторую поверхность менисков с плоской фаской сначала обрабатывают блоком. Для этого каждую заготовку базируют и жестко вклеивают в отдельное стеклянное приспособление. Группу приспособлений с заготовками, в свою очередь, наклеивают на стеклянную пластину (рис. 50). Толщину линзы контролируют измерением размера Т на вертикальном оптиметре с учетом толщин Т| и 1г приспособлений, т.е. t = Т - ti - Тз. Допуск на толщину составляет от 0,01 до 0,05 мм. Полученная плоская лыска является базой для нанесения вогнутой поверхно-
сти.

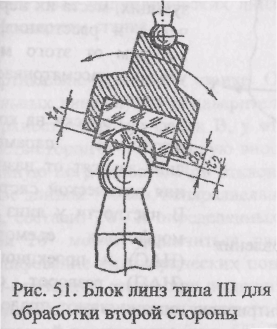

Приспособления с заготовками отклеивают
от пластин, закрепляют в индивидуальном
приспособлении и обрабатывают поштучно
на станках типа 511Ш-30, ШПМ и др.
(рис. 51). Толщину t
линз
по центру контролируют индикаторами
часового типа.

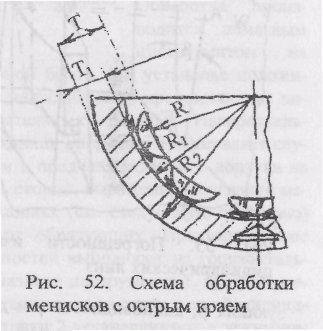

Вторую поверхность менисков с острым краем обрабатывают блоком. Положение заготовок фиксируют приклеиванием смолой к поверхности металлической чашки (ркс. 52). Установочная поверхность радиуса R\ строго концентрична наружной ri, и отполирована с точностью N = 3. Толщину t линзы по центру контролируют измеряя размер Т, т.е. / = Т-Т|, где ti - толщина чашки.
